Universalgelænder, stål

Universalgelænder

Weland universalgelændere fremstilles i 6 forskellige standardlængder, som kan kombineres til valgfri længde. Byggemålene for standardlængderne er 400, 500, 700, 1000, 1500 og 2000 mm. Gelænderbuerne fremstilles i højden 1100 mm og samme bue anvendes til både side- og topmontering. Gelænderet kan desuden afsluttes mod en væg eller en stolpe. Til dette formål findes særlige vægbeslag.

Gelænderet kan kompletteres med vinkel eller hjørnegelænder, hvis byggemål er 400 x 400 mm, samt en låge med en maks. åbning på 1000 mm.

Gelænder, monteringsdele og andet tilbehør som f.eks. sparkelister og koblinger lagerføres. Gelænderbuerne fremstilles i store serier og med rationelle metoder, hvilket betyder, at prisen er meget konkurrencedygtig.

Alle dele er varmforzinkede.

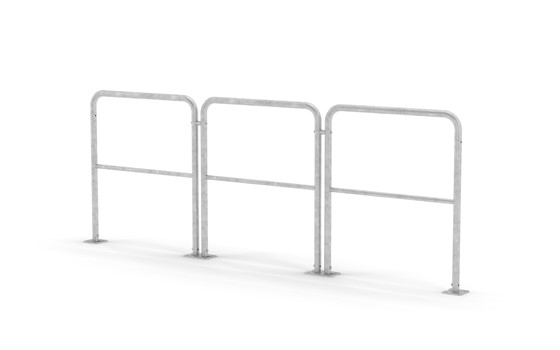

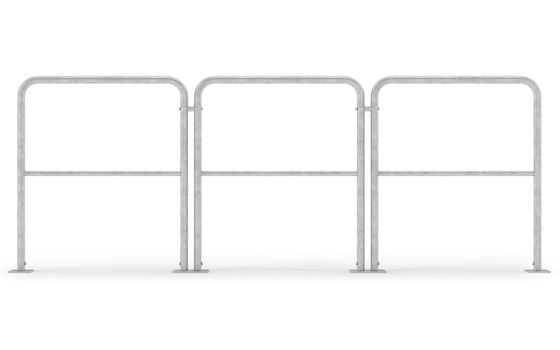

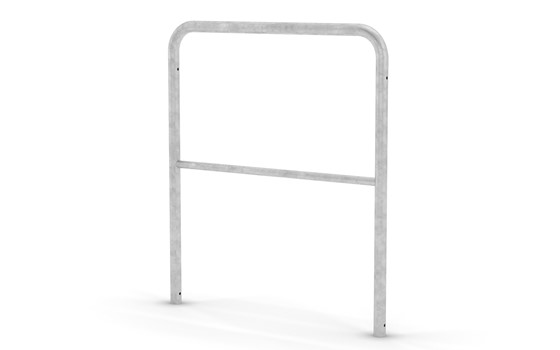

Standardgelænder

Varmforzinket.

Stander/overligger: Ø 42 mm
Underligger: Ø 27 mm
Højde: 1100 mm

Længde (mm) Højde (mm) Lagerførte Art.nr. Vægt (kg/stk.)
365 1100 Taastrup og fabrik UI0442 6,8
465 1100 Taastrup og fabrik UI0542 7,2
665 1100 Taastrup og fabrik UI0742 8,0
965 1100 Taastrup og fabrik UI1042 9,4
1465 1100 Taastrup og fabrik UI1542 11,6
1965 1100 Taastrup og fabrik UI2042 13,9
Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Standardgelænder
Zoom ind

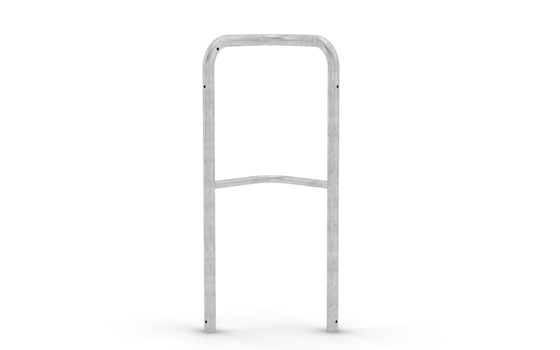

Gelænder, vinkel/hjørne

Hjørnegelænder / vinkel til universalgelænder med byggemål 400x400 mm.

Varmforzinket.

Stander/overligger: Ø 42 mm
Underligger: Ø 27 mm
Højde: 1100 mm

Længde (mm) Højde (mm) Lagerføres Art.nr. Vægt (kg/stk.)
365x365 1100 Taastrup og fabrik UI4042 8,0
Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Standardgelænder
Zoom ind


Standardgelænder, bestilt efter mål

Gelændersektioner, som bestilles efter mål og tilpasses efter dine behov. Sektioner fås i mm-intervaller op til 2000 mm. Leveringstid for dette gelænder er 2 uger.

Varmforzinket.

Stander/overligger: Ø 42 mm
Underligger: Ø 27 mm
Højde: 1100 mm

Betegnelse Lagerføres Art.nr.
Gelændersektion, maks. 1 meter UI0001
Gelændersektion, maks. 2 meter UI0002

Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Standardgelænder
Zoom ind


Standardgelænder til trappeløb, bestilt efter mål

Gelændersektioner til betontrapper, skråninger m.m. Bestilles efter mål og tilpasses efter dine behov. Sektioner fås i mm-intervaller op til 2000 mm og med bukningsvinkel efter dit behov. Leveringstid for dette gelænder er 2 uger.

Varmforzinket.

Stander/overligger: Ø 42 mm
Underligger: Ø 27 mm
Højde: 1100 mm

Betegnelse Lagerføres Art.nr.
Gelændersektion, trappe, maks. 1 meter UI0003
Gelændersektion, trappe, maks. 2 meter UI0004

Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Standardgelænder
Zoom ind

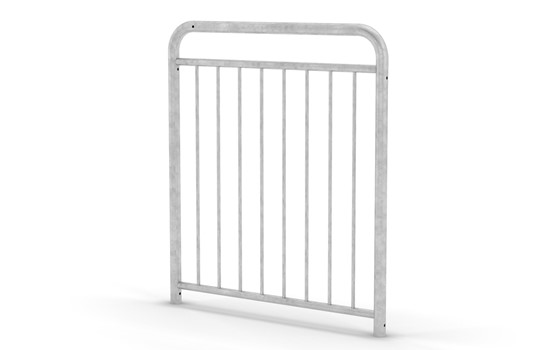

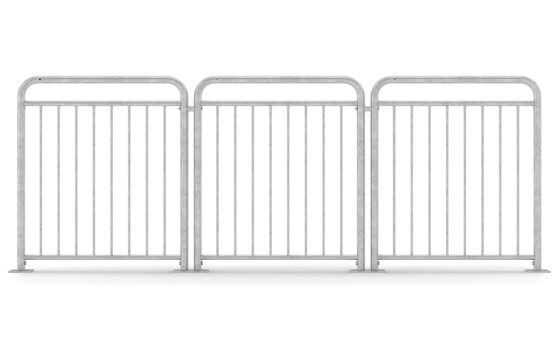

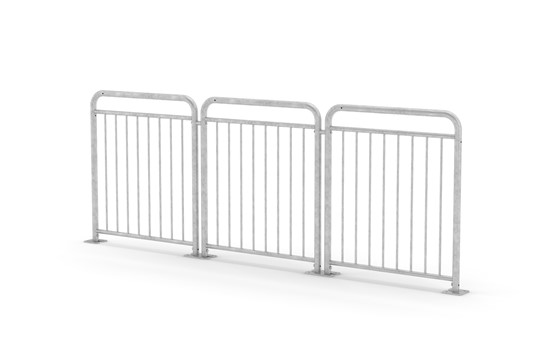

Børnesikret gelænder.

Varmforzinket.

Stander/overligger: Ø 42 mm
Underligger: Ø 27 mm
Tremmer: Ø 12 mm, maks. åbning mellem standere 100 mm
Højde: 1100 mm

Længde (mm) Højde (mm) Lagerførte Art.nr. Vægt (kg/stk.)
365 1100 Fabrik UB0442 8,9
465 1100 Fabrik UB0542 10,4
665 1100 Fabrik UB0742 13,3
965 1100 Fabrik UB1042 17,8
1465 1100 Fabrik UB1542 25,0
1965 1100 Fabrik UB2042 32,1
Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Børnesikkert gelænder
Zoom ind

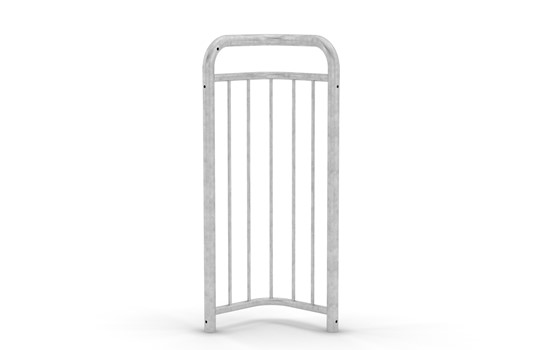

Børnesikkert gelænder, vinkel/hjørne

Hjørnegelænder / vinkel til universalgelænder med byggemål 400x400 mm.

Varmforzinket.

Stander/overligger: Ø 42 mm
Underligger: Ø 27 mm
Tremmer: Ø 12 mm, maks. åbning mellem standere 100 mm
Højde: 1100 mm

Længde (mm) Højde (mm) Lagerføres Art.nr. Vægt (kg/stk.)
365x365 1100 Fabrik UB4042 13,8
Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Børnesikkert gelænder
Zoom ind


Børnesikkert gelænder, bestilt efter mål

Gelændersektioner, som bestilles efter mål og tilpasses efter dine behov. Sektioner fås i mm-intervaller op til 2000 mm. Leveringstid for dette gelænder er 2 uger.

Varmforzinket.

Stander/overligger: Ø 42 mm
Underligger: Ø 27 mm
Tremmer: Ø 12 mm, maks. åbning mellem standere 100 mm
Højde: 1100 mm

Betegnelse Lagerføres Art.nr.
Gelændersektion, maks. 1 meter UB0001
Gelændersektion, maks. 2 meter UB0002

Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Børnesikkert gelænder
Zoom ind


Børnesikkert gelænder til trappeløb, bestilt efter mål

Gelændersektioner til betontrapper, skråninger m.m. Bestilles efter mål og tilpasses efter dine behov. Sektioner fås i mm-intervaller op til 2000 mm og med bukningsvinkel efter dit behov. Leveringstid for dette gelænder er 2 uger.

Varmforzinket.

Stander/overligger: Ø 42 mm
Underligger: Ø 27 mm
Tremmer: Ø 12 mm, maks. åbning mellem standere 100 mm
Højde: 1100 mm

Betegnelse Lagerføres Art.nr.
Gelændersektion, trappe, maks. 1 meter UB0003
Gelændersektion, trappe, maks. 2 meter UB0004

Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Børnesikkert gelænder
Zoom ind

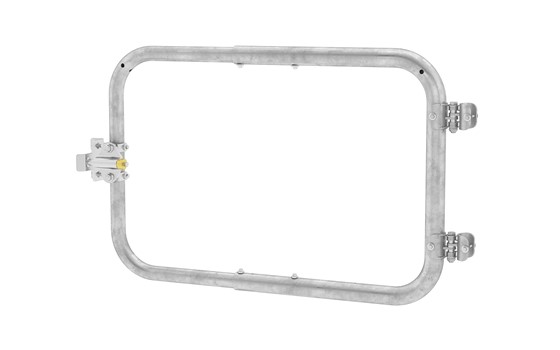

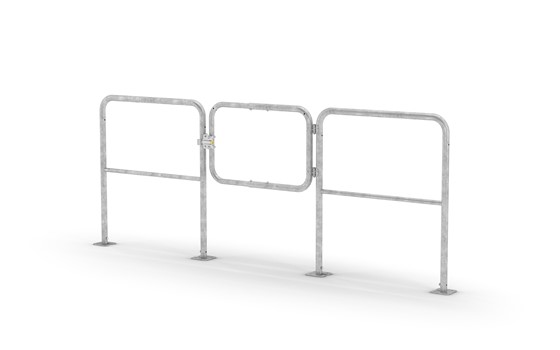

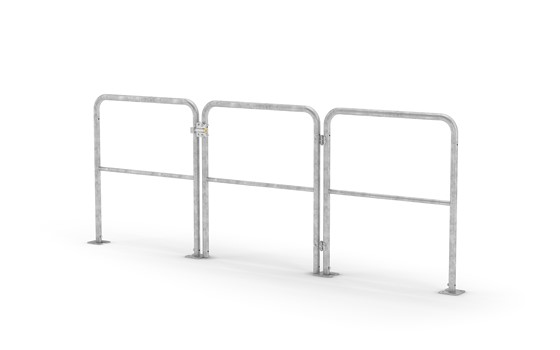

Låge

Låger består af en gelændersektion, som forsynes med mindst to hængsler og en såkaldt bokslås. Hvis låsefunktionen ikke kræves, kan låseblikket anvendes som stop.
Gelændersektionen kappes i bunden, så lågen kan gå frit. Lågeåbningen kan være op til 1000 mm.

Ved store lågeåbninger og høj trafik kan man med fordel montere et ekstra hængsel.
Der skal bruges mindst to hængsler (sæt) pr. låge.

Varmforzinket. .

Stander/overligger: Ø 42 mm
Underligger: Ø 27 mm
Højde: 1100 mm

Betegnelse Lagerføres Art.nr. Vægt (kg/stk.)
Bokslås aluminium Taastrup og fabrik BX0001 0,27
Beslag, bokslås Taastrup og fabrik BX0002 0,10
Låseblik, bokslås Fabrik BX0004 0,30
Hængsel komplet Taastrup og fabrik GJ4200 0,35
Hængsel komplet rør/væg Fabrik GJ4202 0,35
Låge Fabrik UG6090 5,7
Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Låge
Zoom ind

Låge Låge Låge Låge Låge
BX0001 BX0002 BX0004 GJ4200 GJ4202

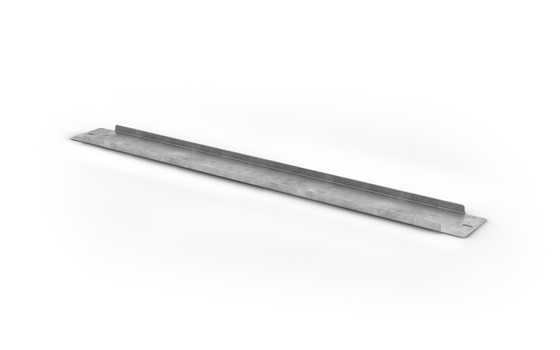

Sparkeliste

Sparkeliste fås til samtlige gelænderlængder og også til gelænderhjørner. Sparkelisten monteres med selvborende skrue mod gelænderbuen.

Varmforzinket.

Højde: 100 mm

Længde (mm) Højde (mm) Lagerførte Art.nr. Vægt (kg/stk.)
390 100 Taastrup og fabrik SL0410 0,70
490 100 Taastrup og fabrik SL0510 0,90
690 100 Taastrup og fabrik SL0710 1,3
990 100 Taastrup og fabrik SL1010 1,9
1490 100 Taastrup og fabrik SL1510 2,9
1990 100 Taastrup og fabrik SL2010 3,9



Sparkeliste til gelænderhjørne

Længde (mm) Højde (mm) Lagerførte Art.nr. Vægt (kg/stk.)
335,6 x 335,6 100 Taastrup og fabrik SL4040 1,2



Selvborende skrue til sparkeliste

Til montering af sparkeliste kræves to skruer pr. sektion.

Benæmning Dimension (mm) Lagerføres Art.nr. Vægt (kg/sæt)
Selvborende skrue, 10 stk. 5,5 x 22 Taastrup og fabrik SS5221
Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Sparkeliste
Zoom ind
Sparkeliste
Zoom ind


Kobling/Hjørnekobling

Kobling mellem gelændere udføres som sammenkobling med muffe og gennemgående bolt. Alle gelændere er forsynet med forborede huller.
Gelændere, som ikke monteres, i lige linje sammenkobles med hjørnekobling,
som klemmes rundt om gelænderstolperne.

Varmforzinket.

Benævnelse Lagerførte Art.nr. Vægt (kg/stk.)
Kobling Taastrup og fabrik KP4277 0,12
Hjørnekobling Taastrup og fabrik MK4200 0,45
Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Kobling
Zoom ind
Hjørnekobling
Zoom ind


Beslag til topmontering

Beregnet til boltning i beton eller fastskruning i træ.

Til montering af gelænderstolpe kræves en bolt, en låseplade og en møtrik.

Varmforzinket.

Udførelse Dimension (mm) Lagerførte Art.nr. Vægt (kg/stk.)
Enkel 125 x 125 x 108 Taastrup og fabrik UG1000 1,0
Dobbelt 200 x 125 x 108 Taastrup og fabrik UG2000 1,8



Fastgørelsesbeslag gelændersektion
Betegnelse Lagerføres Art.nr. Vægt (kg/sæt)
Låseplade, 10 stk. Taastrup og fabrik UL4201 0,12
Boltsæt, 10 stk. Taastrup og fabrik BU1201 0,20
Møtriksæt, 10 stk. Taastrup og fabrik MU1001 0,13
Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Beslag
Zoom ind
Beslag
Zoom ind


Beslag til sidemontering

Beregnet til boltning i beton eller fastskruning i træ.

Sidebeslagene fås i højre- og venstreudførelse. Højrebeslaget sidder til højre, når man ser mod monteringssiden. Beslaget har en fortandet stolpe for at lette monteringen i den rette højde.

Til montering af gelænderstolpe kræves en bolt, en låseplade og en møtrik.

Varmforzinket.

Udførelse Dimension (mm) Lagerførte Art.nr. Vægt (kg/stk.)
Venstre 80 x 35 x 280 Taastrup og fabrik UV1001 1,2
Højre 80 x 35 x 280 Taastrup og fabrik UV1002 1,2



Fastgørelsesbeslag gelændersektion
Betegnelse Lagerføres Art.nr. Vægt (kg/sæt)
Låseplade, 10 stk. Taastrup og fabrik UL4201 0,12
Boltsæt, 10 stk. Taastrup og fabrik BU1201 0,20
Møtriksæt, 10 stk. Taastrup og fabrik MU1001 0,13
Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Sidemontering
Zoom ind

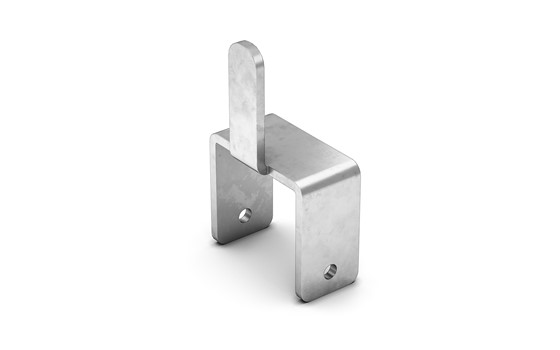

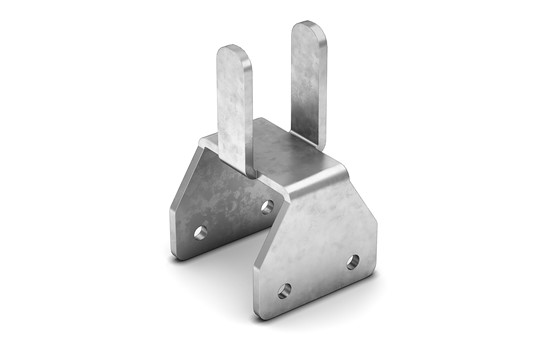

Beslag

Beslaget er fremstillet i bukket plade og giver en meget stabil fastgørelse ved nedgravning i jorden med grusbelægning eller skærver i kanalen. Beslaget kan desuden anvendes til indstøbning i beton.

Beslaget fås i både enkel og dobbelt udførelse. Varmforzinket.

Benævnelse Lagerførte Art.nr. Vægt (kg/stk.)
Beslag enkelt 42 mm Fabrik UM1000 3,0
Beslag dobbelt 42 mm Fabrik UM2000 3,1



Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Universalgelænder, beslag
ZoomIn
Universalgelænder, beslag
ZoomIn


Vægbeslag

Til afslutning af gelænderet mod en væg eller en stolpe. Vægbeslaget fås til håndliste eller knæliste.

Varmforzinket.

Udførelse Dimension (mm) Lagerføres Art.nr. Vægt (kg/stk.)
Beslag, håndliste 35 x 59,2 Taastrup og fabrik UV4200 0,10
Beslag, knæliste 20 x 39,7 Taastrup og fabrik UV2700 0,10
Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Vægbeslag
Zoom ind
Vægbeslag
Zoom ind



Styretap

Anvendes til nedstøbning i bjælkelag eller mure, eller hvis man ønsker at svejse mod kanten af bjælkelaget. Kan også anvendes som forlængertap i planforsænket gulvmuffe. Tappen låses til gelænderet med bolt, møtrik og skive på gelænderstolperne på samme måde som øvrige beslag.

Varmforzinket.

Overfladebehandling Længde (mm) Lagerførte Art.nr. Vægt (kg/stk.)
Fzv 310 Fabrik UT3100 0,60
Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Styretap
ZoomIn


Gelændersamling

Til samling af gelænder og knæliste.

Varmforzinket.

Overfladebehandling Lagerførte Art.nr. Vægt (kg/stk.)
Varmforzinket Taastrup og fabrik SK4200 0,40
Varmforzinket Taastrup og fabrik SK2700 0,35
Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Gelændersamling
Zoom ind
Gelændersamling
Zoom ind


Betonfundament

Betonfundament til midlertidig afspærring.

Dim. (mm) Højde (mm) Lagerførte Art.nr. Vægt (kg/stk.)
350 x 240 125 Fabrik BF2000 20,8
Disse produkter er tilgængelige:

Lagerførte



Skal fremstilles

Betonfundament
Zoom ind
