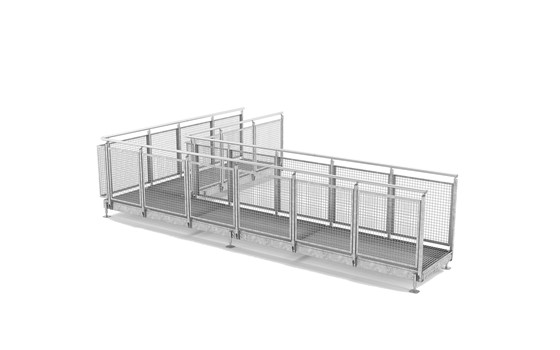

Med Welands gangbro af typen Flex får du en sikker passage over tage, skakter, grøfter m.m. Gangbanen kan anvendes både indendørs og udendørs, hvor tilgængeligheden og sikkerheden skal forbedres.

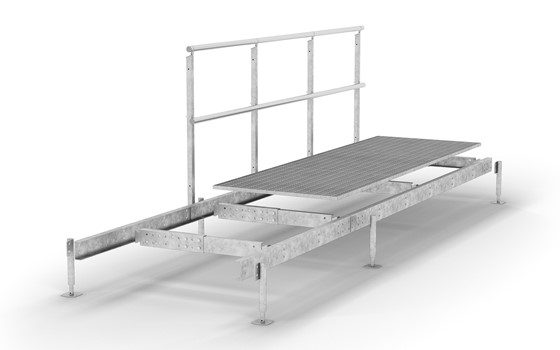

Welands gangbrosystem Flex opbygges udelukkende af standardkomponenter. Hele broen skrues hurtigt og nemt sammen på monteringsstedet. Hele monteringen udføres uden svejsning.
Sidestykkerne på gangbroen er fremstillet af koldformede WUC-profiler. Profilerne fås i 2, 3 og 4 meters længder. Gangbanens bredde kan justeres fra 600 til 1300 mm i intervaller på 50 mm. Gangbanen er af gitterrist og fås i forskellige maskevidder.
Gelænderet til gangbroen er Welands standard sektionsgelænder. Gelænderet fås i to udførelser. Et med maksimal åbning på 100 mm og et med knæliste. Både håndliste og knæliste er i rustfrit rør.
Fastgørelse kan udføres på eksisterende konsoller eller bjælker, alternativt med justerbare støtteben. Den maksimale afstand mellem vederlag er tre meter. Gangbroens vægt er baseret på dens bredde, mængden og typen af rækværk, valget af gitterrist og længden af støtteben. Omtrentlig vægt med bredde 1000 mm med gelænder knæliste på den ene side er 33 kg / længde meter. Flere vægteksempler kan findes her. Kontakt vores salgsrepræsentanter for mere information.
Gangbroen af typen Flex leveres i løbet af få arbejdsdage ved anvendelse af standardkomponenter. Gangbroen kan også tilpasses til at passe til dine ønsker og krav, men i så fald med længere leveringstid.
Alle komponenter til gangbroen er som standard varmforzinkede.
Gangbroen er fremstillet med Weland formattilpassede gangriste med maskeviddealternativet c/c 34 x 37 (H3), 34 x 75 (H6) eller 17 x 75 mm (N6). N6 opfylder kravet om, at en kugle med en diameter på 20 mm ikke skal kunne falde igennem gitteret.
Som alternativ kan tæt eller hullet letrist anvendes til gangbroen.

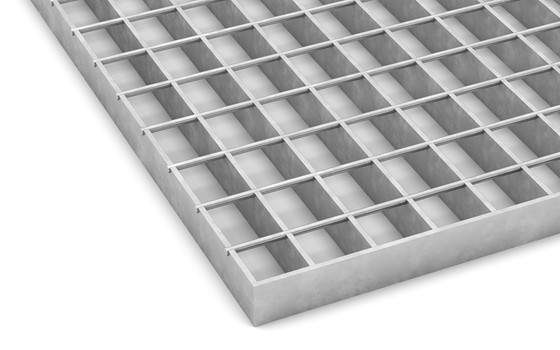

Gånggaller H3 är vår vanligast förekommande gallerdurken till gångbryggor. Maskvidd: c/c 34 x 37 mm

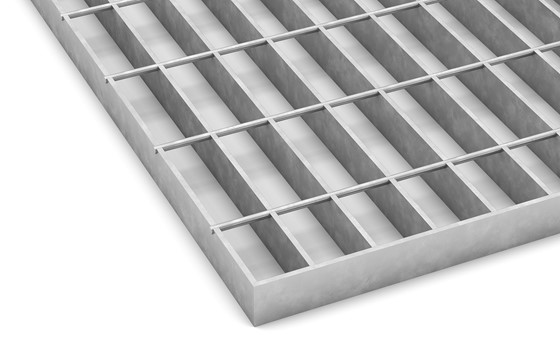

Lidt længere ganggitre, men med samme bæreevne som H3. Noget længere afstand mellem støttestålstængerne på gitterristen. Maskevidde: c/c 34 x 75 mm

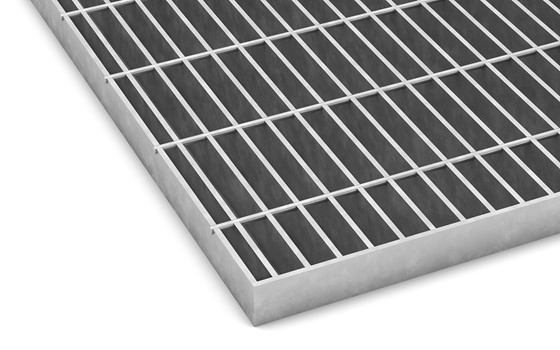

Ganggitter, som opfylder Svensk Standard SS-EN ISO 14122-2 (Maskindirektivet). Maskevidde: c/c 17 x 75 mm
Ganggitter med en zinktykkelse på 20 µm, varmforzinket allerede under fremstillingen. Maskevidde: c/c 34 x 75 mm

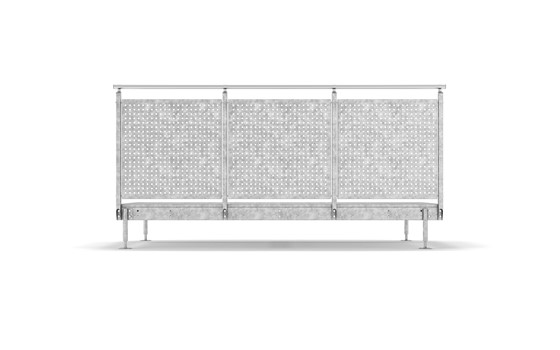

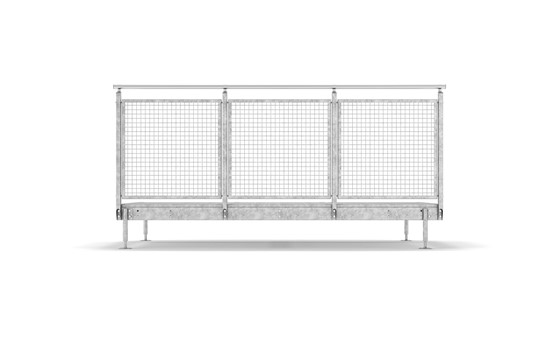

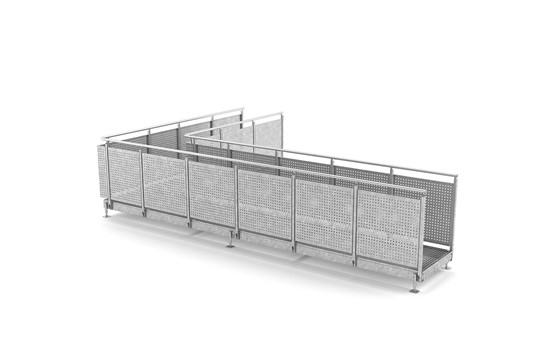

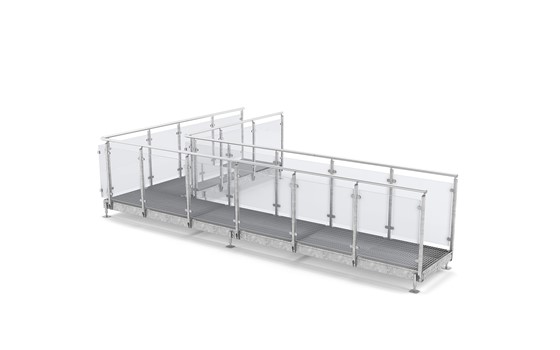

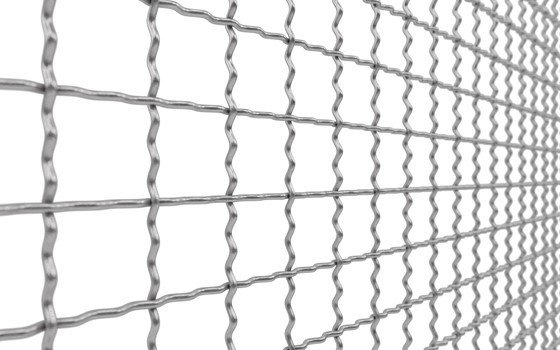

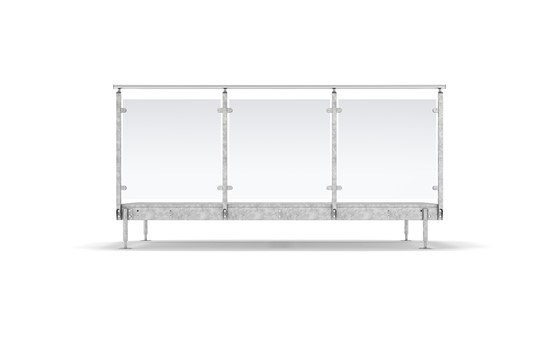

Gelænder til gangbroen fås i to alternative udførelser. Hvilket gelænder du har brug for, afhænger af børnesikkerhed, miljøet og dine krav til gangbanens sikkerhed.

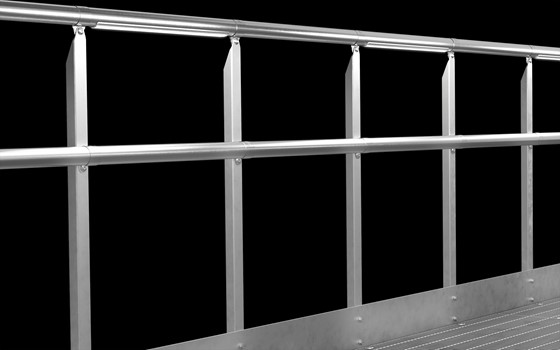

Welands standardgelændere er sektionsgelænder og sektionsgelænder med knæliste. Gelænderne fremstilles med stolper af KKR-profiler 40 x 40 x 3 mm. Håndliste af rustfrit rør Ø 42 mm.

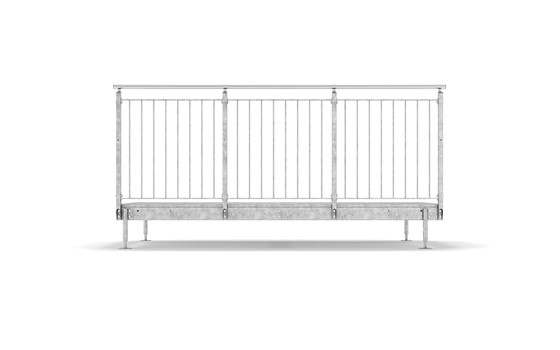

Dette børnesikre gelænder fremstilles med rundstænger som gelænderudfyldning. Sektionsgelænderet er børnesikkert, dvs. ingen åbninger i gelænderet er større end 100 mm. Over- og underligger af fladstang 25 x 8 mm og rundstænger Ø 11 mm.

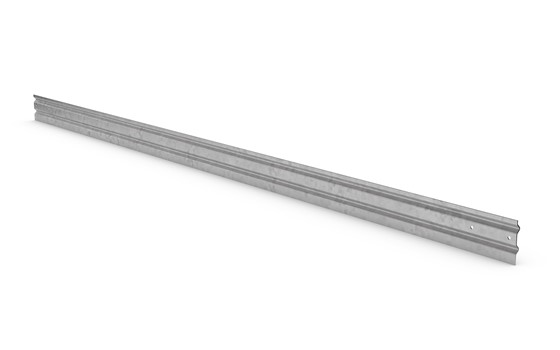

Gelænder i mere enkel udførelse med knæliste i 42 mm rustfrit rør. Sparkeliste anbefales til denne gelændertype. Gelænderet, som først og fremmest er beregnet til industrielle miljøer. Sektionsgelænder med knæliste er ikke børnesikret.

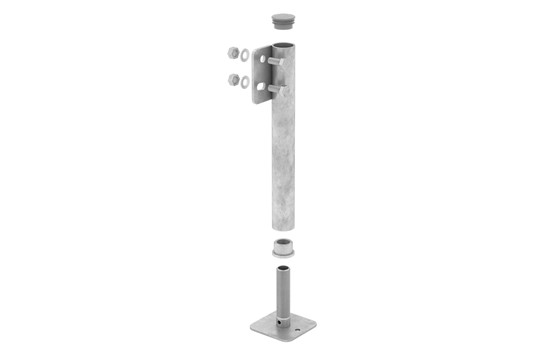

Støtteben skal placeres for hver 3 meter. De fremstilles af stålrør Ø 42 mm. I den nederste ende presse en gevindbøsning ind i røret. En fodplade med et påsvejset rør med gevind, som passer i gevindbøsningen, giver et justeringsområde på 30 - 100 mm.
Støttebenene fremstilles i længderne 350, 600 og 1000 mm, venstre- eller højreudførelse. Nødvendig tilskæring i forbindelse med montering.
Størrelse / side | Lagerførte | Art.nr. | Vægt (kg/m²) |
---|---|---|---|
350 / Venstre | Fabrik | 174035001 | 1,2 |
350 / Højre | Fabrik | 174035011 | 1,2 |
600 / Venstre | Fabrik | 174060001 | 1,9 |
600 / Højre | Fabrik | 174060011 | 1,9 |
1000 / Venstre | Fabrik | 174100001 | 3,1 |
1000 / Højre | Fabrik | 174100011 | 3,1 |
Benævnelse | Lagerførte | Art.nr. | Vægt (kg/m²) |
---|---|---|---|

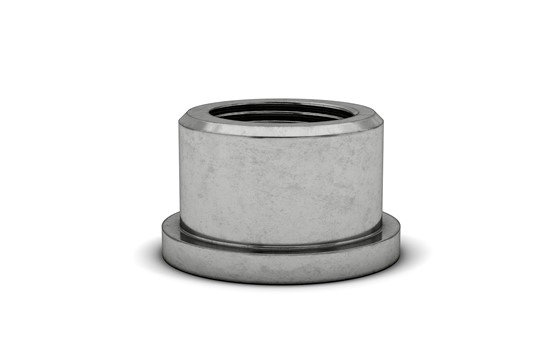

Gevindmuffe | Fabrik | 174251 | 0,11 |
Benævnelse | Lagerførte | Art.nr. | Vægt (kg/m²) |
---|---|---|---|

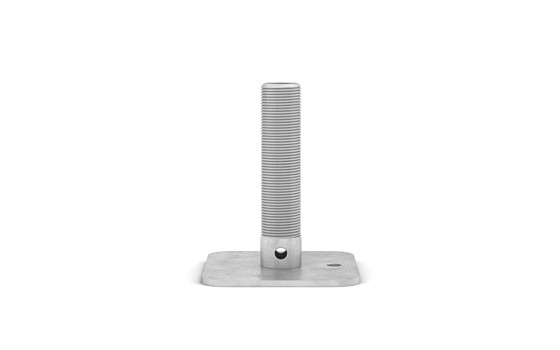

Fodplade | Fabrik | 17410101 | 0,50 |

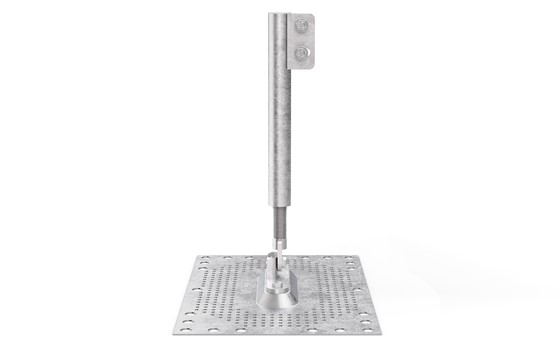

Denne smallere version af fodplade er især velegnet til Flex-gangbroer, der skal placeres på tagpap. Fodpladen fordeler belastningen. Ordrefremstilles.
Benævnelse | Art.nr. |
---|---|
Fodplade med forhøjet trykfordelingsplade | 165TP30001 |

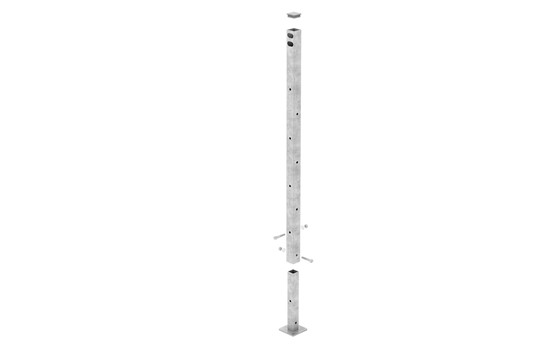

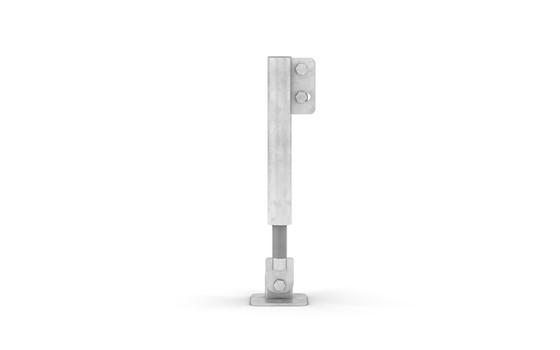

Et komplet og justerbart støtteben med et justeringsområde fra 480 til 1600 mm. Støttebenet fremstilles af firkantrør KKR 60 x 60 x 3 mm med en længde på 1450 mm. Firkantrøret tilskæres til den ønskede længde i forbindelse med montagen.
Støttebenet leveres komplet med ben, fodstykke, endedæksel i plast og tilhørende boltdele.
Støtteben skal placeres for hver 3 meter
Benævnelse | Justerbar højde (mm) | Art.nr. | Vægt (kg/stk.) |
---|---|---|---|
Støtteben KKR | 480-1600 | 1741650 | 10,4 |
