Fastgørelsesbeslag til gitterriste

FASTGØRELSESBESLAG

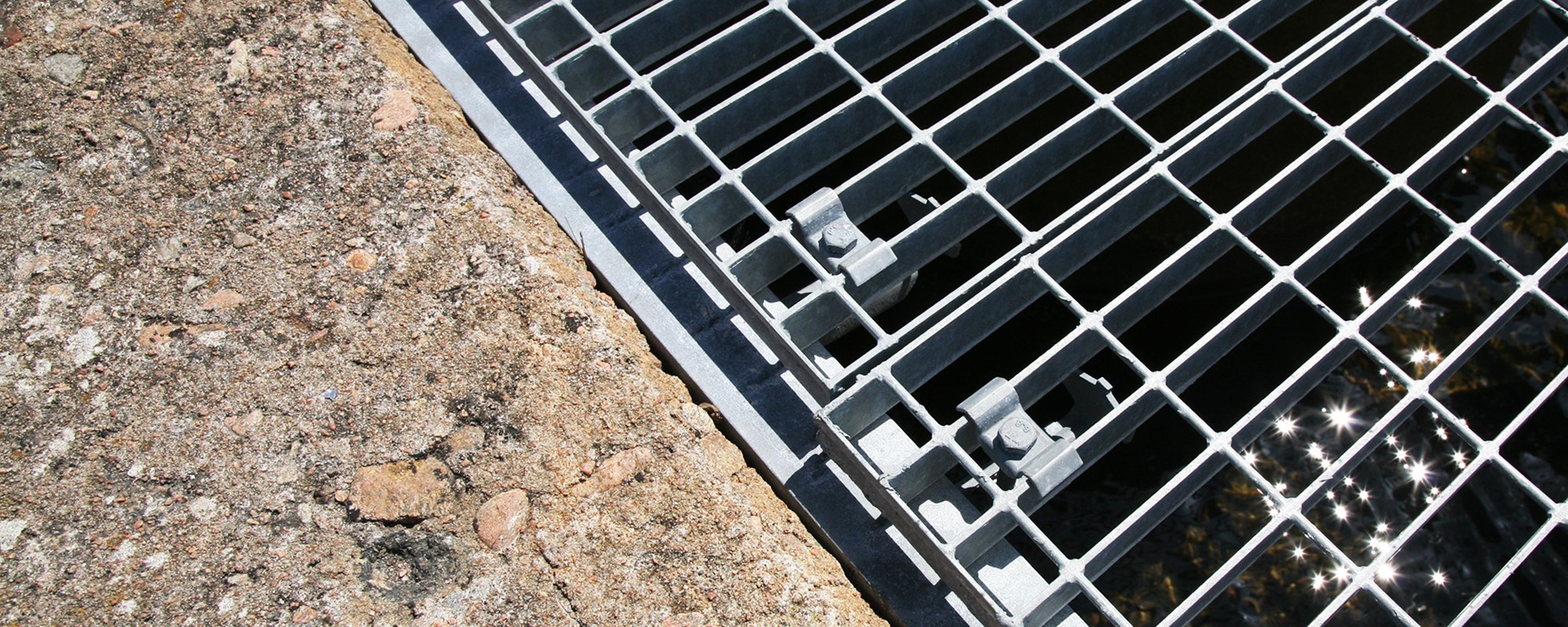

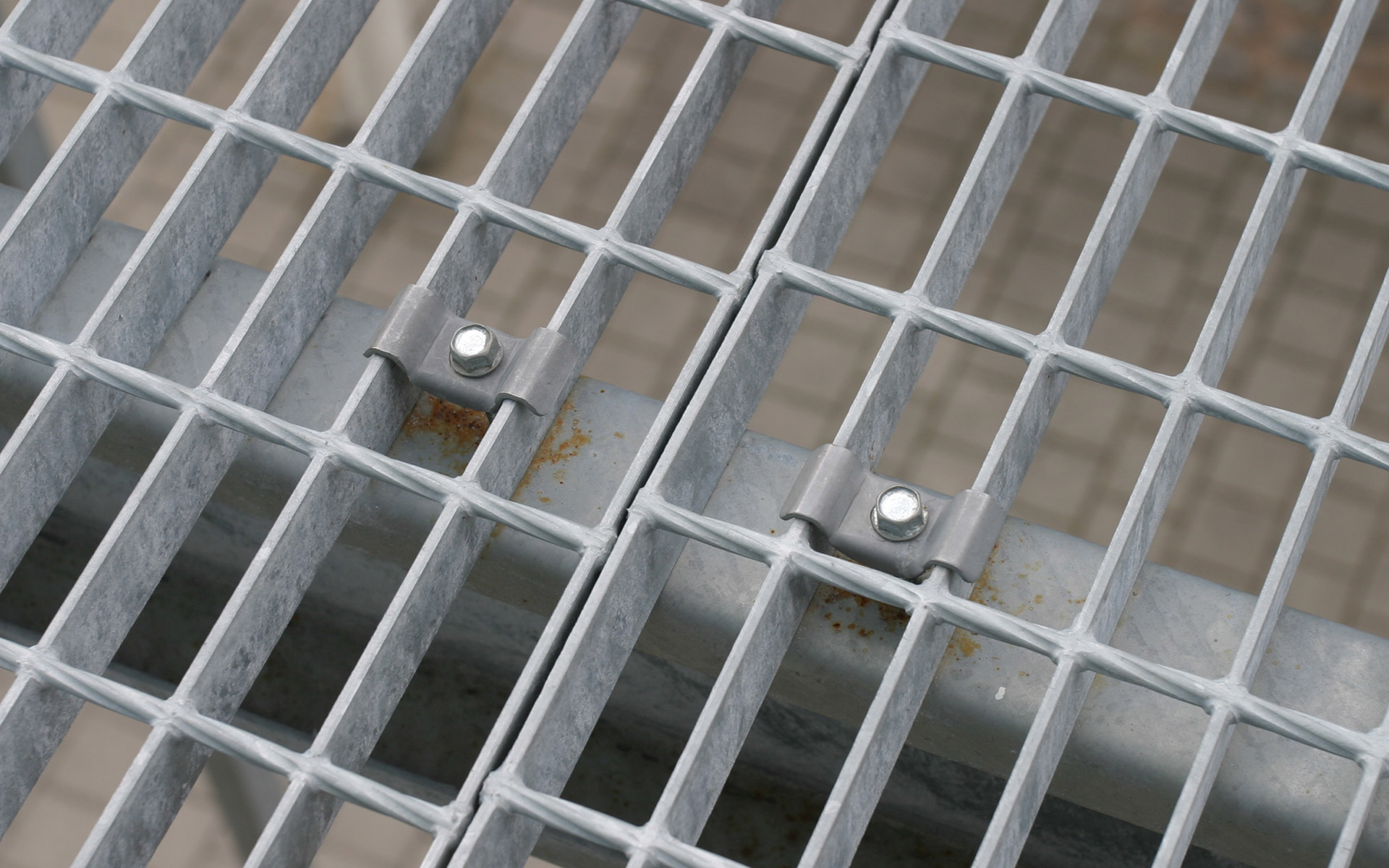

Gitterriste, profilriste og letriste bør forankres i underlaget, og det kan gøres på forskellig måde. Her er nogle alternativer, som Weland anbefaler til fastgørelse af de forskellige ristprodukter i underlaget.

Lagerførte fastgørelsesbeslag fås både som komplette og separate beslag. Fastgørelsesbeslagene fås både i varmforzinket og i rustfri udførelse.
Se mere om beslagene til gitterrist, profilrist og letrist og find det, som passer til din montering.

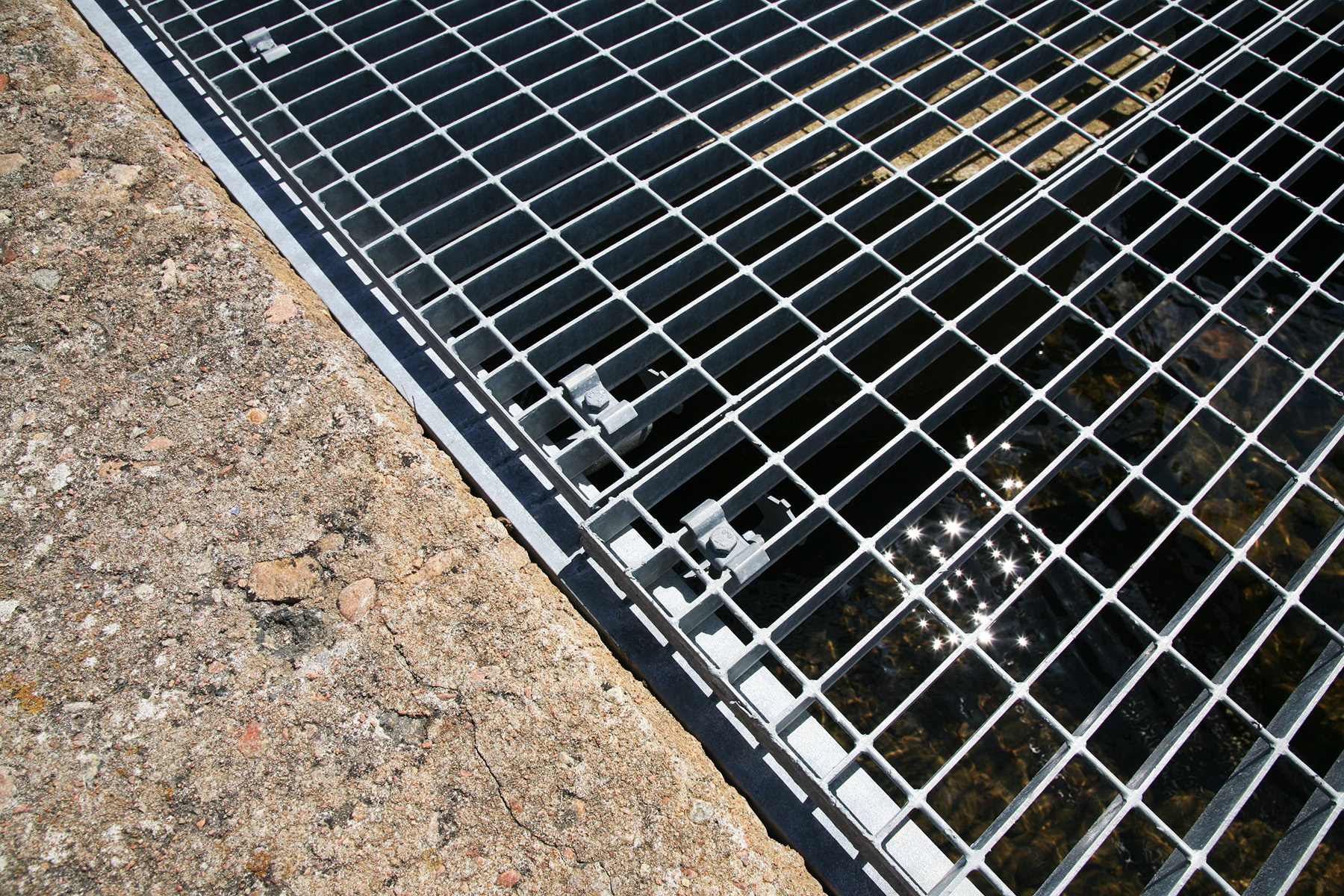

Komplette fastgørelsesbeslag til gitterriste

Fastgørelsesbeslag til gitterriste fås både som komplette og separate beslag. Standardpakke til komplette fastgørelsesbeslag, 100 stk. komponenter pr. karton.

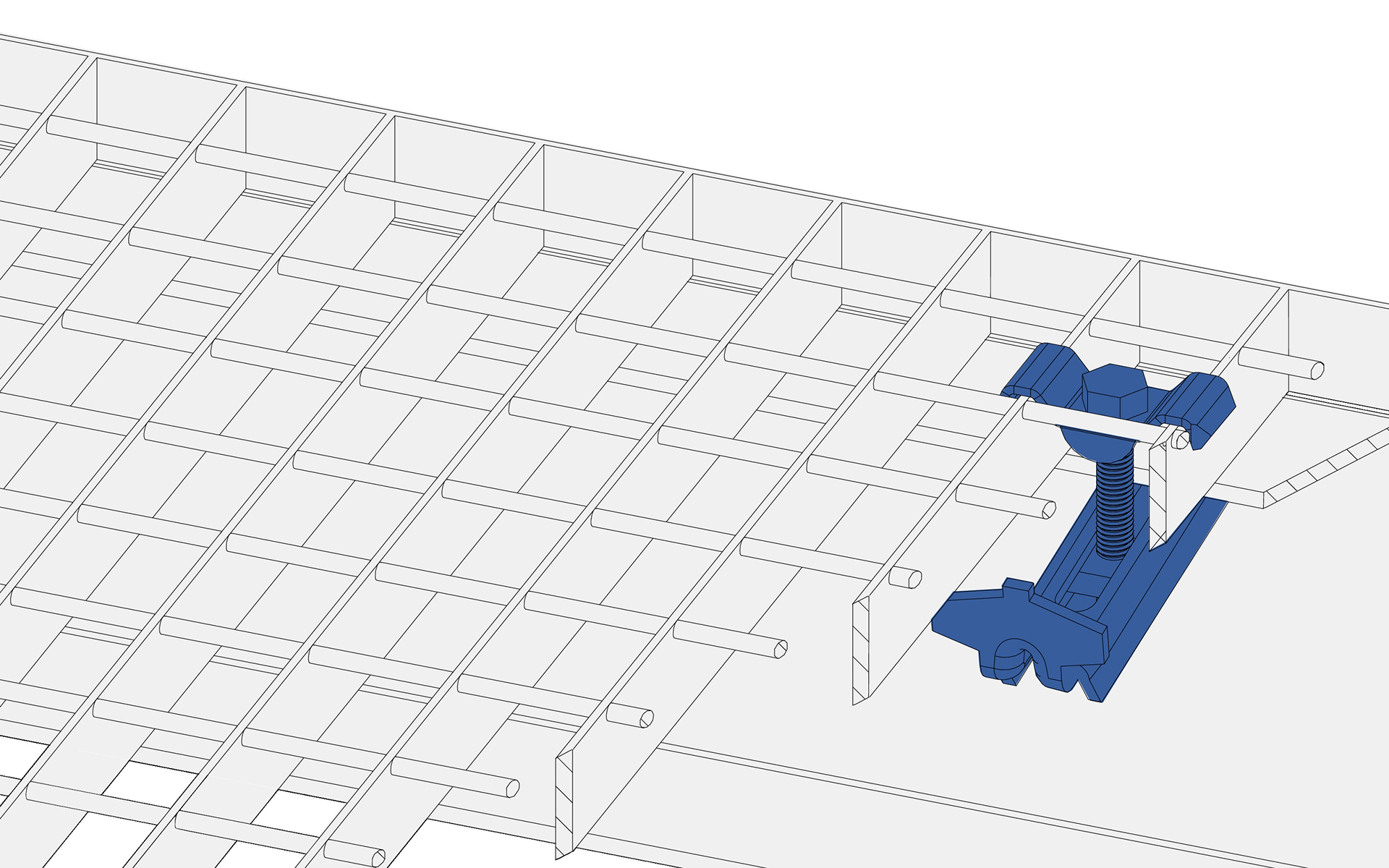

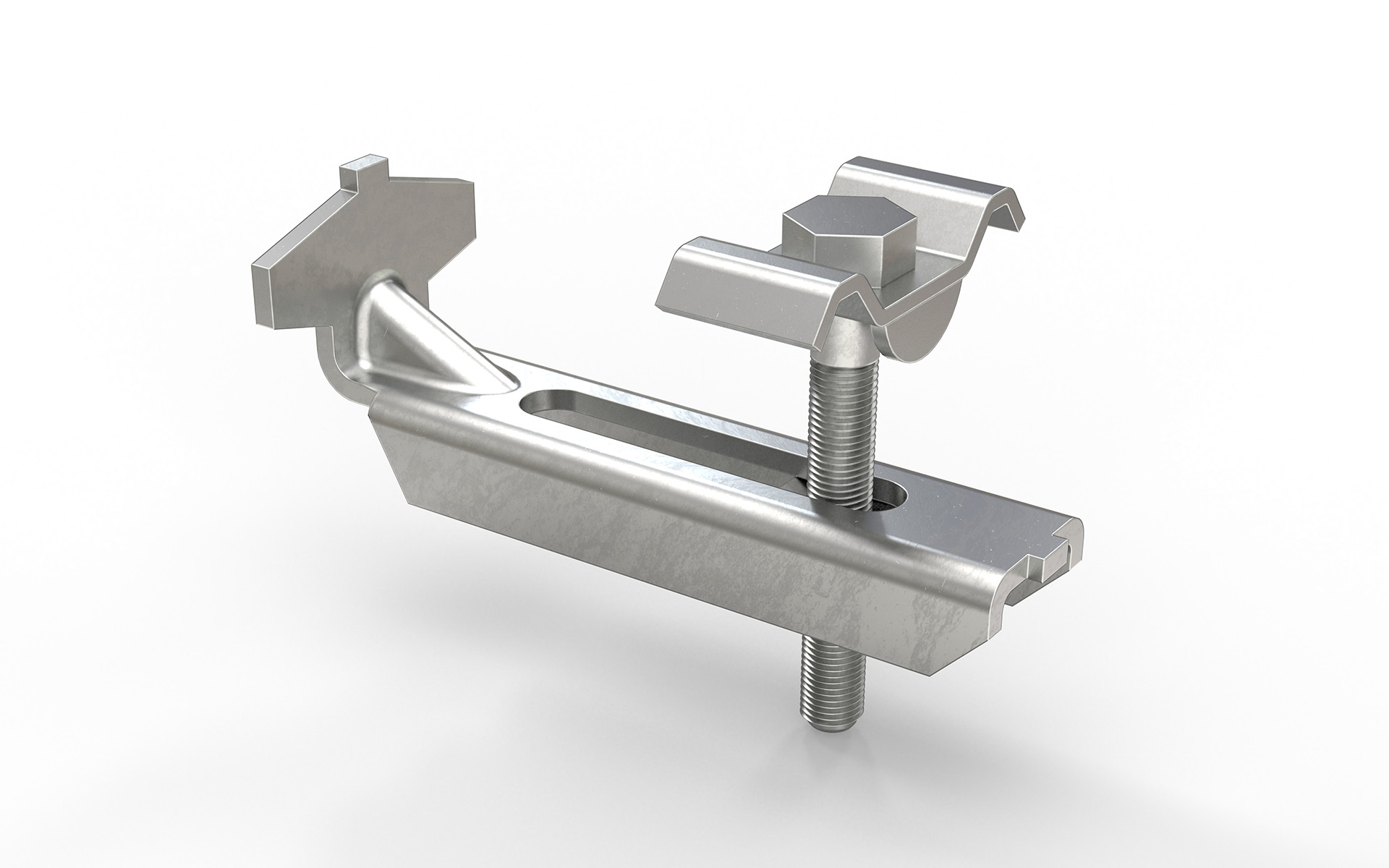

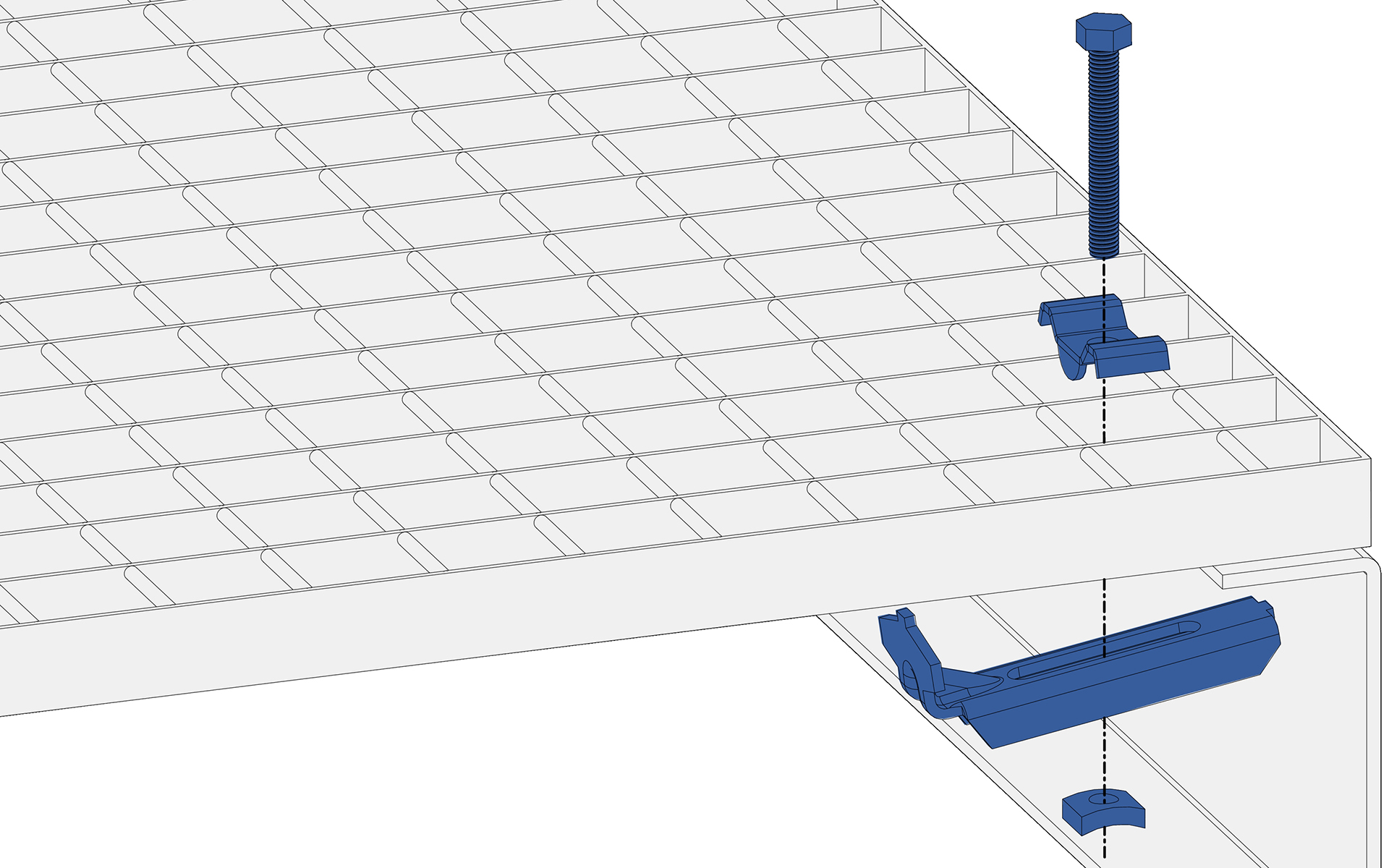

Komplet beslag til gitterristen i fire dele. Overdel, underdel, skrue og møtrik. Fås i skruelængderne 50, 60, 70 og 80 mm. Monteres uden boring i underlaget.

Passer til risttyperne: A, D, F, H, J, HN9-T og JN9-T.
Udførelse: Varmforzinket eller rustfri kvalitet EN 1.4404

Til gitterristtype Til ristehøjde (mm) Overfladebehandling Art.Nr. Lagerført fabrik Lagerført Taastrup
D4, D6, A22x22 20-25 Fzv 163222011
D4, D6, A22x22 30-35 Fzv 163222021
D4, D6, A22x22 40-45 Fzv 163222031
F4 20-25 Fzv 163252011
F4 30-35 Fzv 163252021
F4 40-45 Fzv 163252031
F4 50 Fzv 163252041
H3, H4, H6, H9 20-25 Fzv 163332011
H3, H4, H6, H9 30-35 Fzv 163332021
H3, H4, H6, H9 40-45 Fzv 163332031
H3, H4, H6, H9 50 Fzv 163332041
H3, H4, H6, H9 30-35 Rf 163332022
H3, H4, H6, H9 40-45 Rf 163332032
J9 20-25 Fzv 163413011
J9 30-35 Fzv 163413021
J9 40-45 Fzv 163413031
J9 50 Fzv 163413041

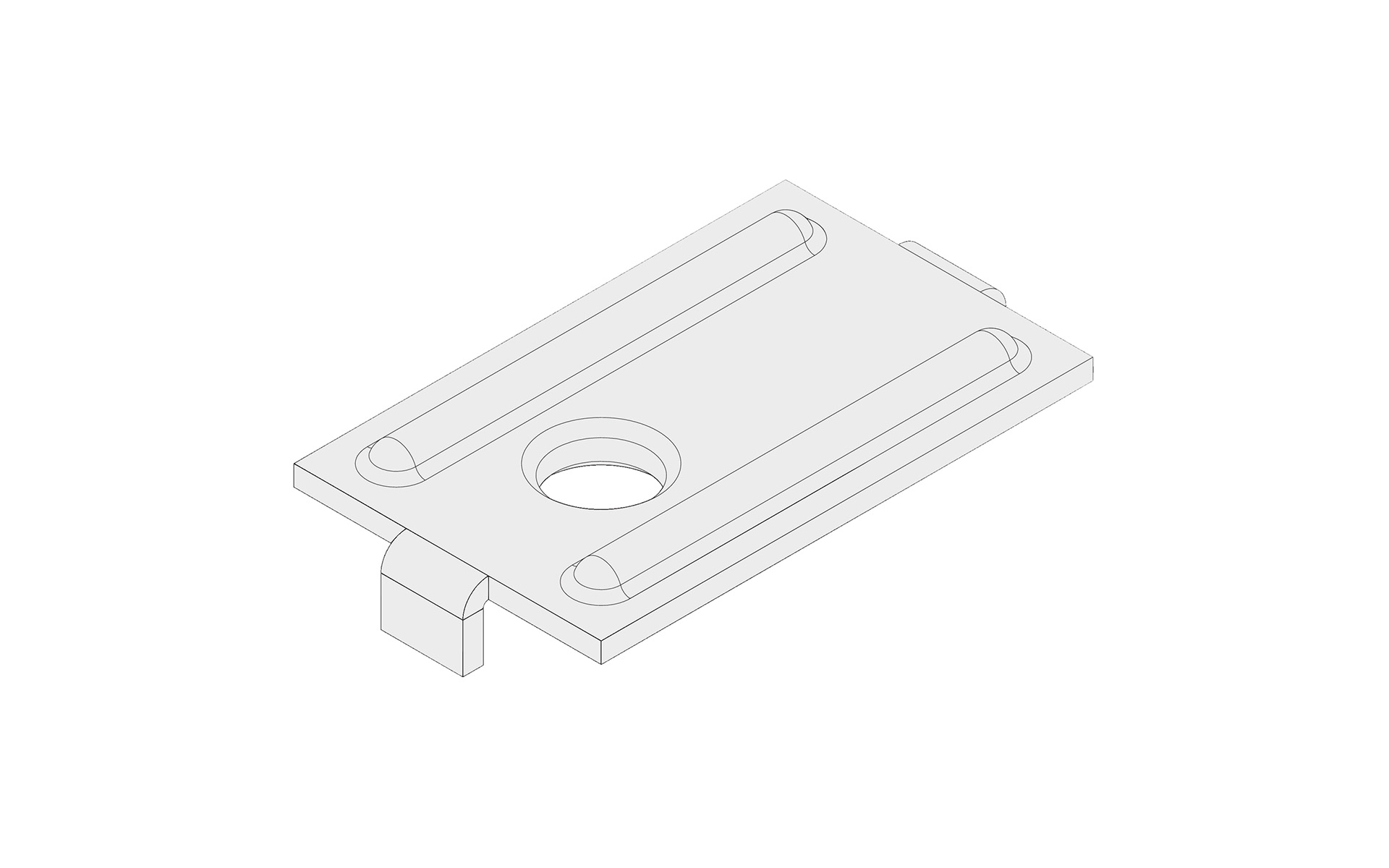

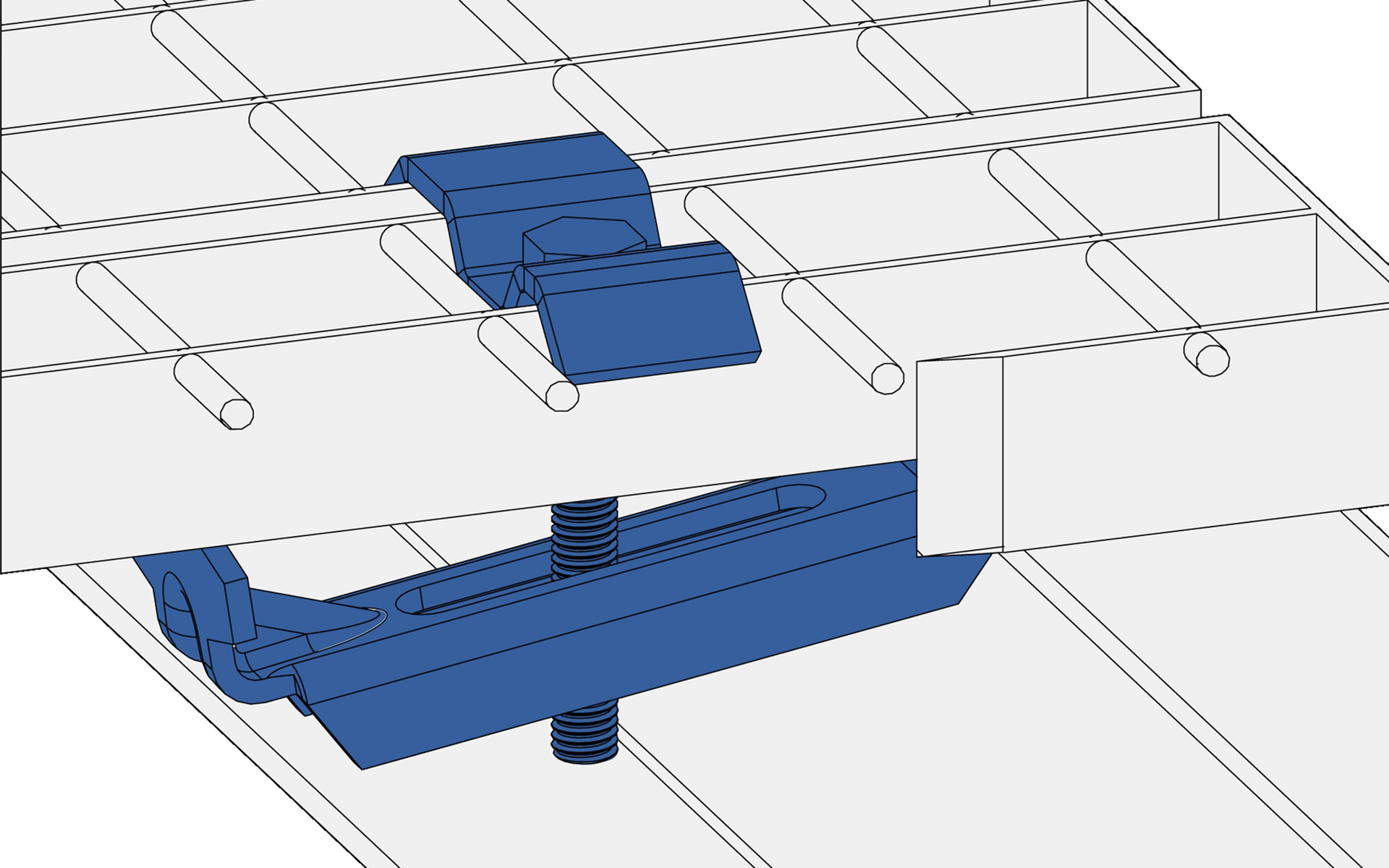

Komplet beslag i fire dele. Specialoverdel, underdel, skrue og møtrik. Fås i skruelængderne 50, 60, 70 og 80 mm. Monteres uden boring i underlaget.

Passer til risttyperne: H og J.
Udførelse: Varmforzinket

Til gitterristtype Til ristehøjde (mm) Overfladebehandling Art.Nr. Lagerført fabrik Lagerført Taastrup
H3, H4, H6, H9 20-25 Fzv 163362511
H3, H4, H6, H9 30-35 Fzv 163362521
H3, H4, H6, H9 40-45 Fzv 163362531
H3, H4, H6, H9 50 Fzv 163362541
J9 20-25 Fzv 163442511
J9 30-35 Fzv 163442521
J9 40-45 Fzv 163442531
J9 50 Fzv 163442541

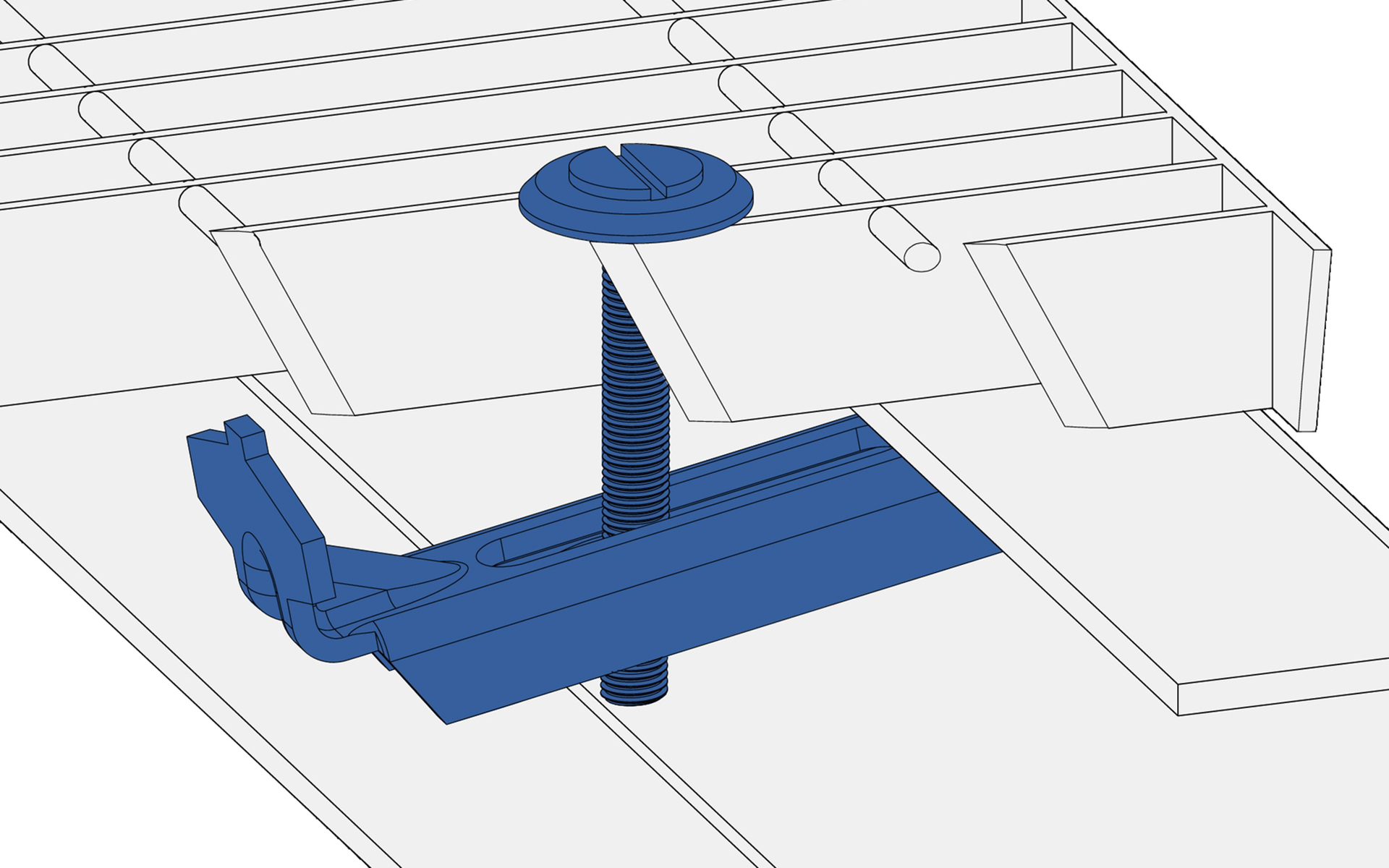

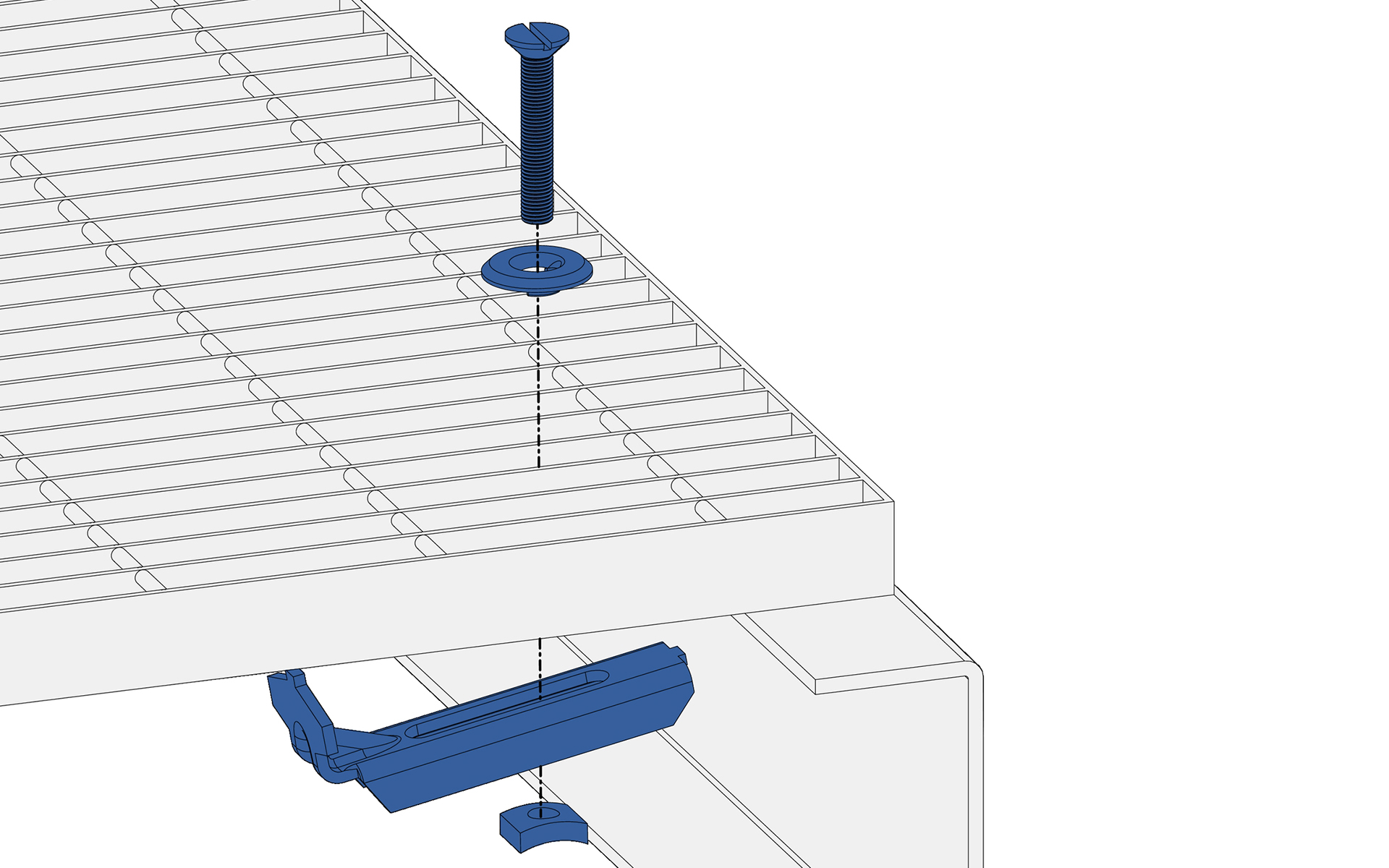

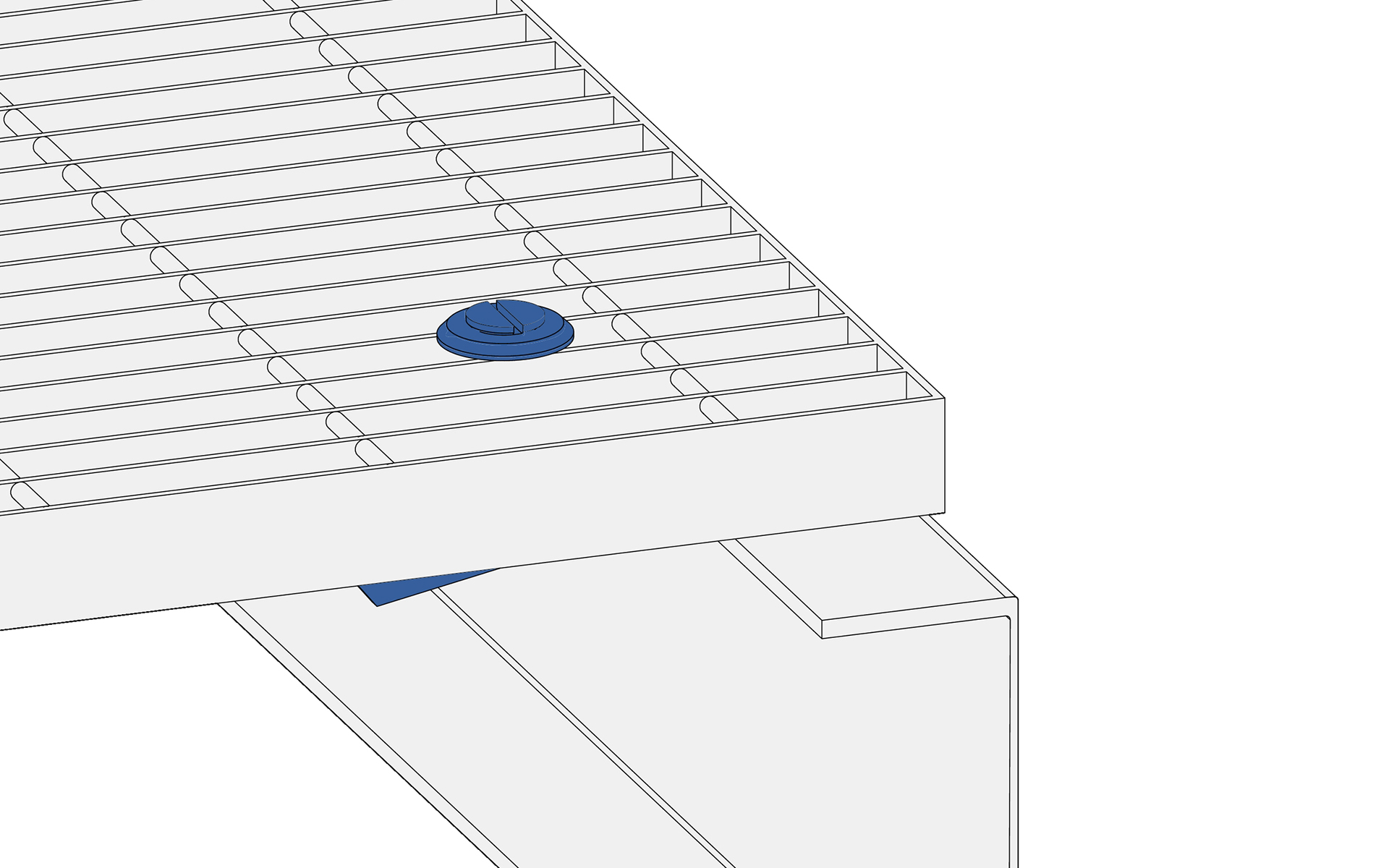

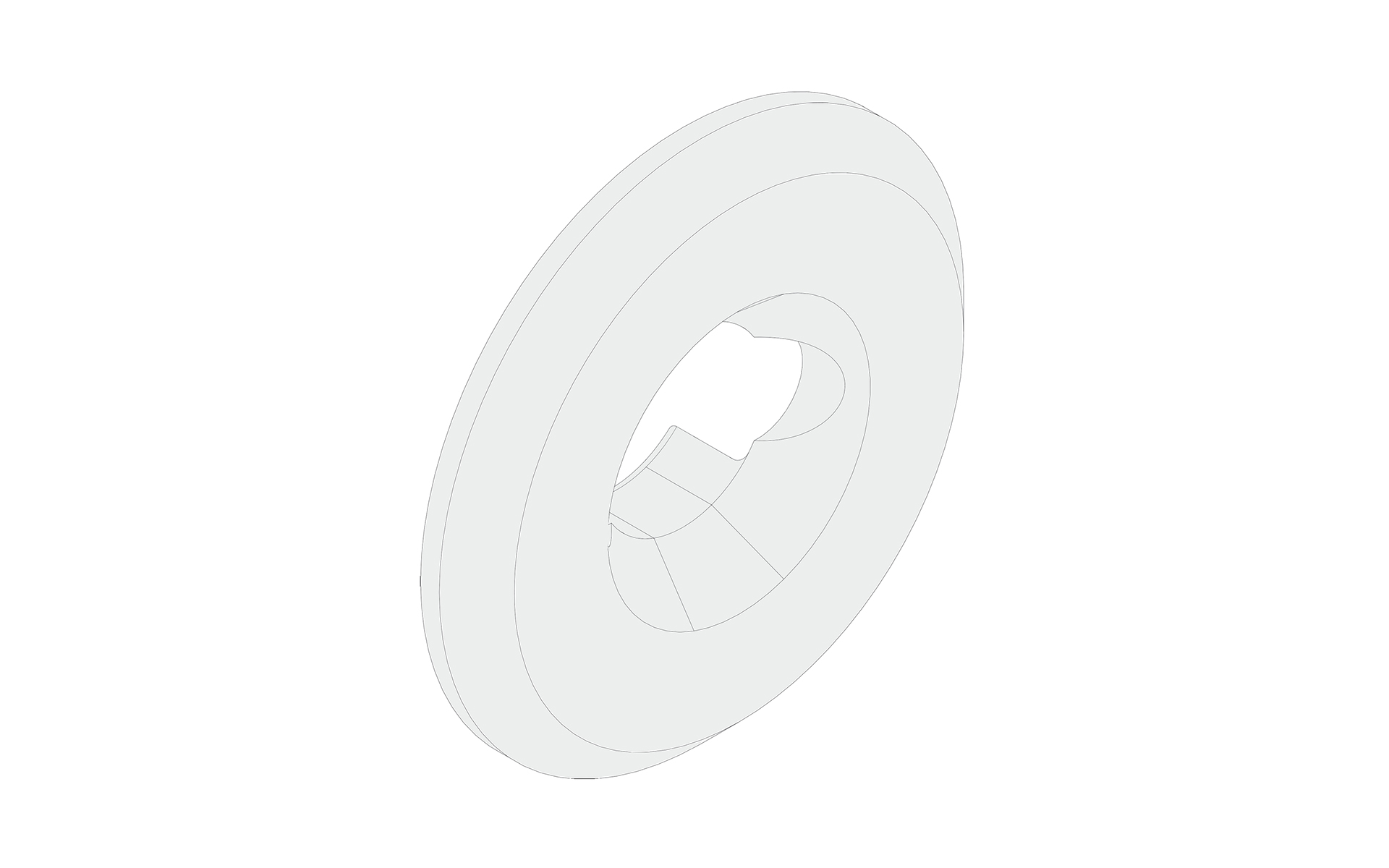

Komplet beslag til fintmasket rist i fire dele. Specialoverdel, underdel, skrue og møtrik. Fås i skruelængderne 50 og 70 mm. Monteres uden boring i underlaget.

Passer til risttyperne: A, B, D og N.
Udførelse: Varmforzinket eller rustfri kvalitet EN 1.4404

Til gitterristtype Til ristehøjde (mm) Overfladebehandling Art.Nr. Lagerført fabrik Lagerført Taastrup
B, D, N, A22x22 20 Fzv 163280011
B, D, N, A22x22 20 Rf 163280012
B, D, N, A22x22 25-40 Fzv 163280031
B, D, N, A22x22 25-40 Rf 163280032

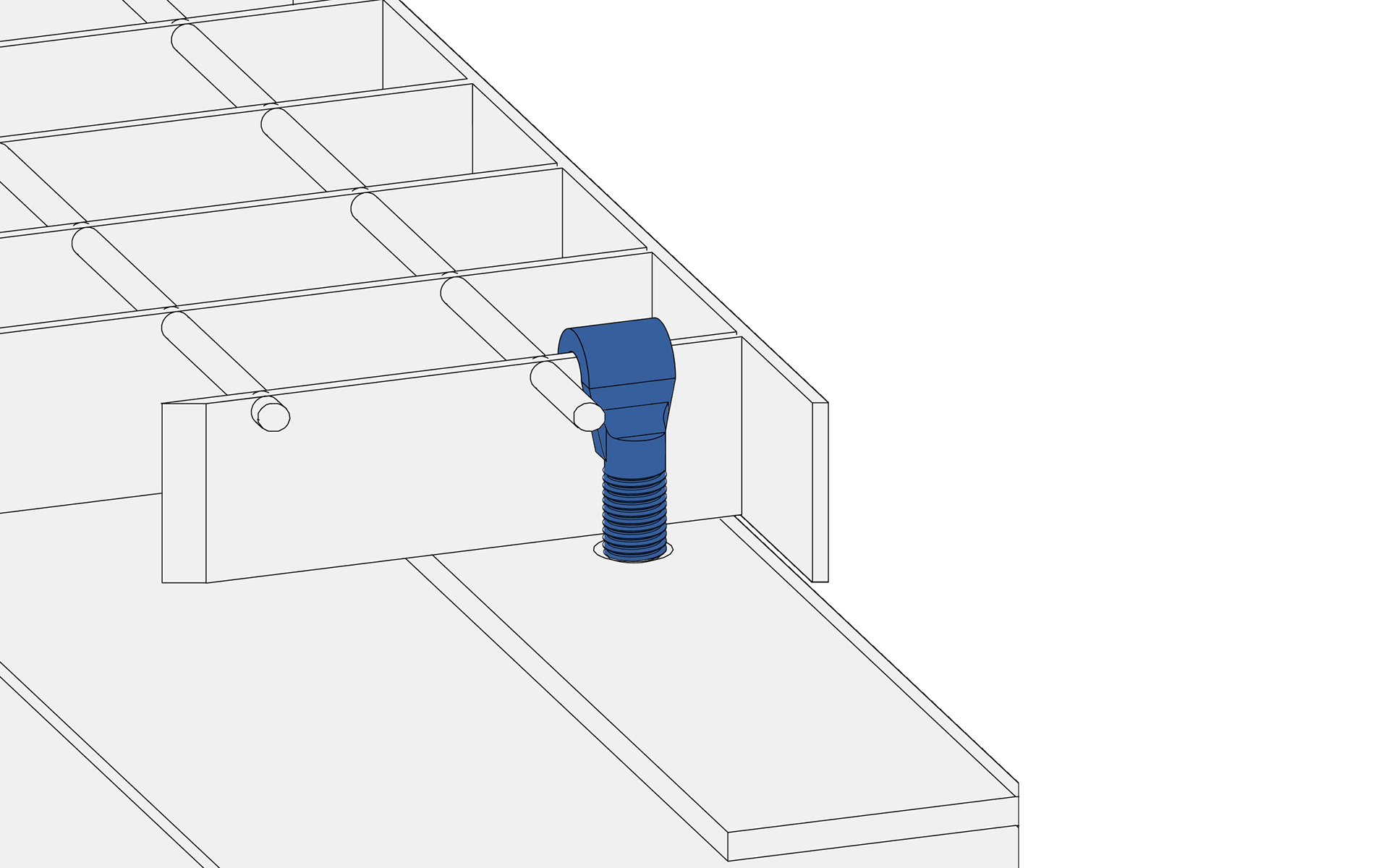

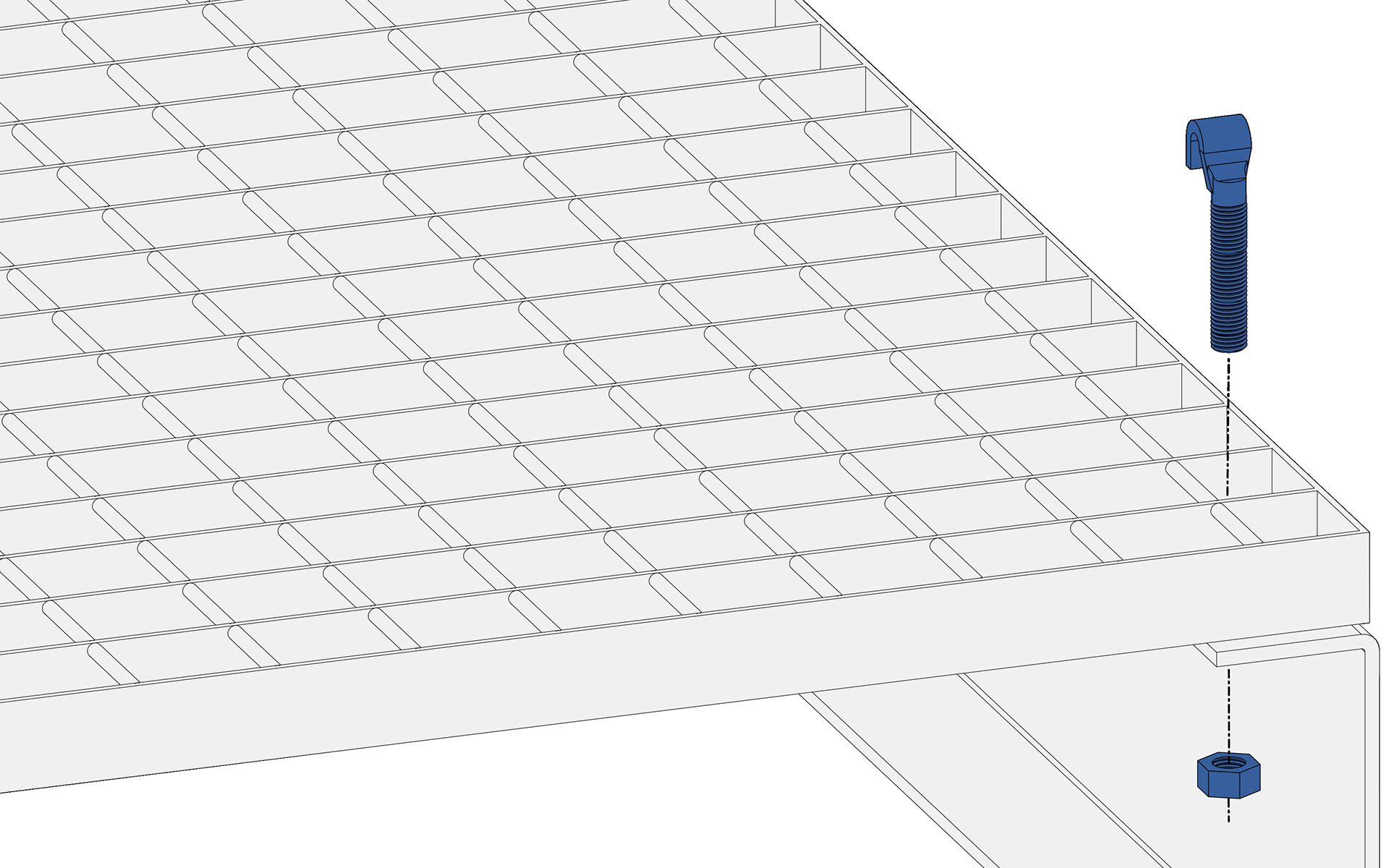

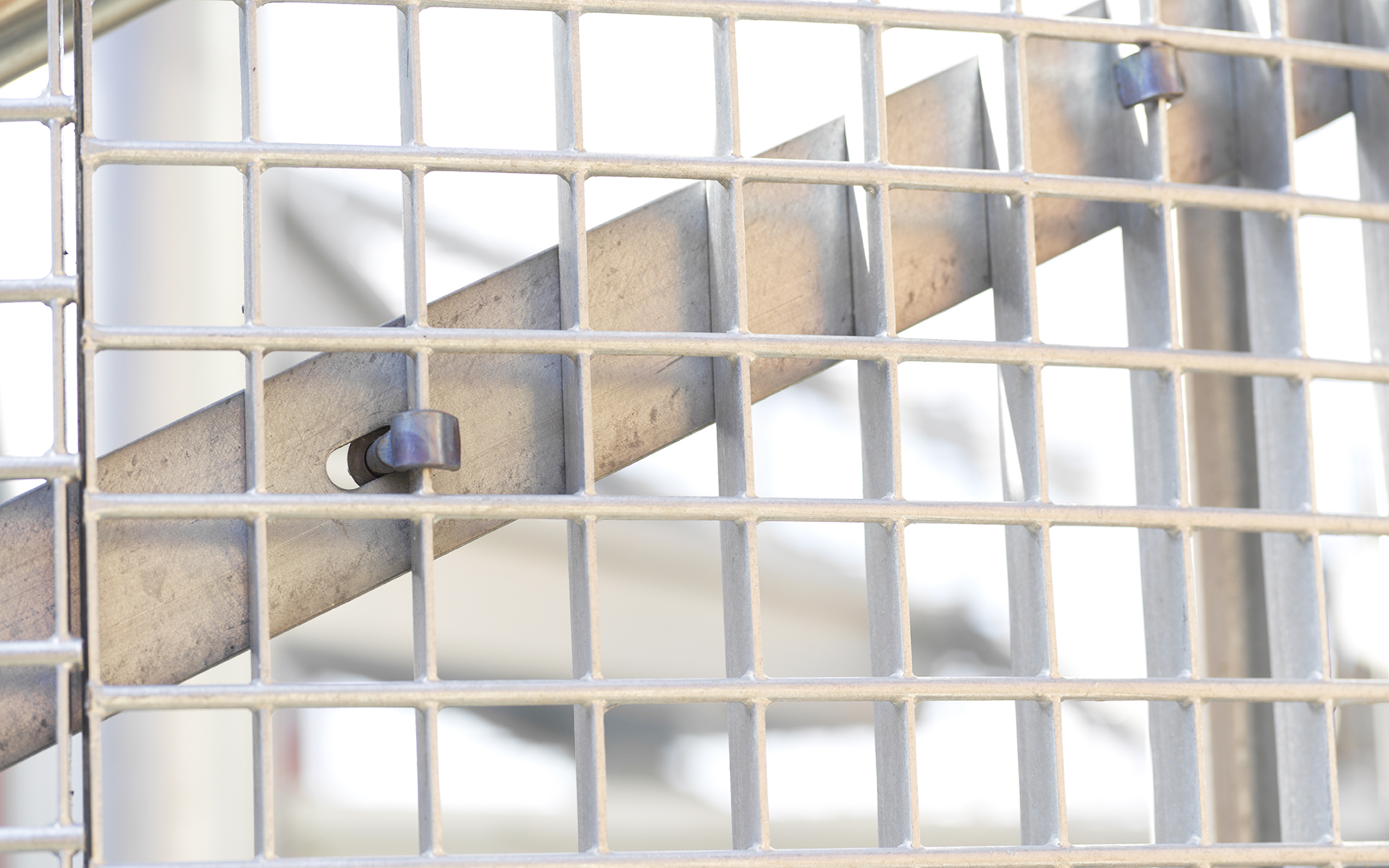

Komplet J-krog i tre dele. J-krog, underlagsskive og møtrik. Passer til alle typer gitterriste og A-riste. Fås i boltlængderne 38, 48, 58, 68 og 78 mm. Der skal bores huller i underlaget.

Passer til risttyperne: A, B, D, F, H, I, J og N.
Udførelse: Overfladebehandling zink/nikkel

Dimension Gevindlængde (mm) Til ristehøjde (mm) Art.Nr. Lagerførte
M8 x 38 20 <20 163603801
M8 x 48 20 25-30 163604801
M8 x 58 20 35-40 163605801
M8 x 68 20 45-50 163606801
M8 x 78 20 55-60 163607801

Separate fastgørelsesbeslag til gitterriste

Fastgørelsesbeslag til gitterriste fås både som komplette og separate beslag. Til overføring af belastning mellem gitterriste fås der clips. Standardpakke til separate fastgørelsesbeslag, 100 stk. komponenter pr. karton.

OBS! Overdel med dimension 22 x 20 mm kan ikke bruges sammen med M8x50 – M8x80 mm.
Udførelse: Varmforzinket, ZM310 eller rustfri A4

Til gitterristtype Dimension (mm) Overfladebehandling Art.Nr. Lagerført fabrik Lagerført Taastrup
D4, D9, A22x22 22 x 20 Fzv 163222001
F4, F9 25 x 20 Fzv 163252001
H3, H4, H6, H9 33 x 20 ZM310 163332001
H3, H4, H6, H9 33 x 20 Rf 163332002
J9 41 x 30 ZM310 163413001

Udførelse: ZM310 eller rustfri A4

Til gitterristtype Diameter Overfladebehandling Art.Nr. Lagerført fabrik Lagerført Taastrup
B, D, N, A22x22 28 ZM310 163280001
B, D, N, A22x22 28 Rf 163280002

Udførelse: ZM310

Til gitterristtype Dimension (mm) Overfladebehandling Art.Nr. Lagerført fabrik Lagerført Taastrup
H3, H4, H6, H9 36 x 25 ZM310 163362501
J9 44 x 25 ZM310 163442501

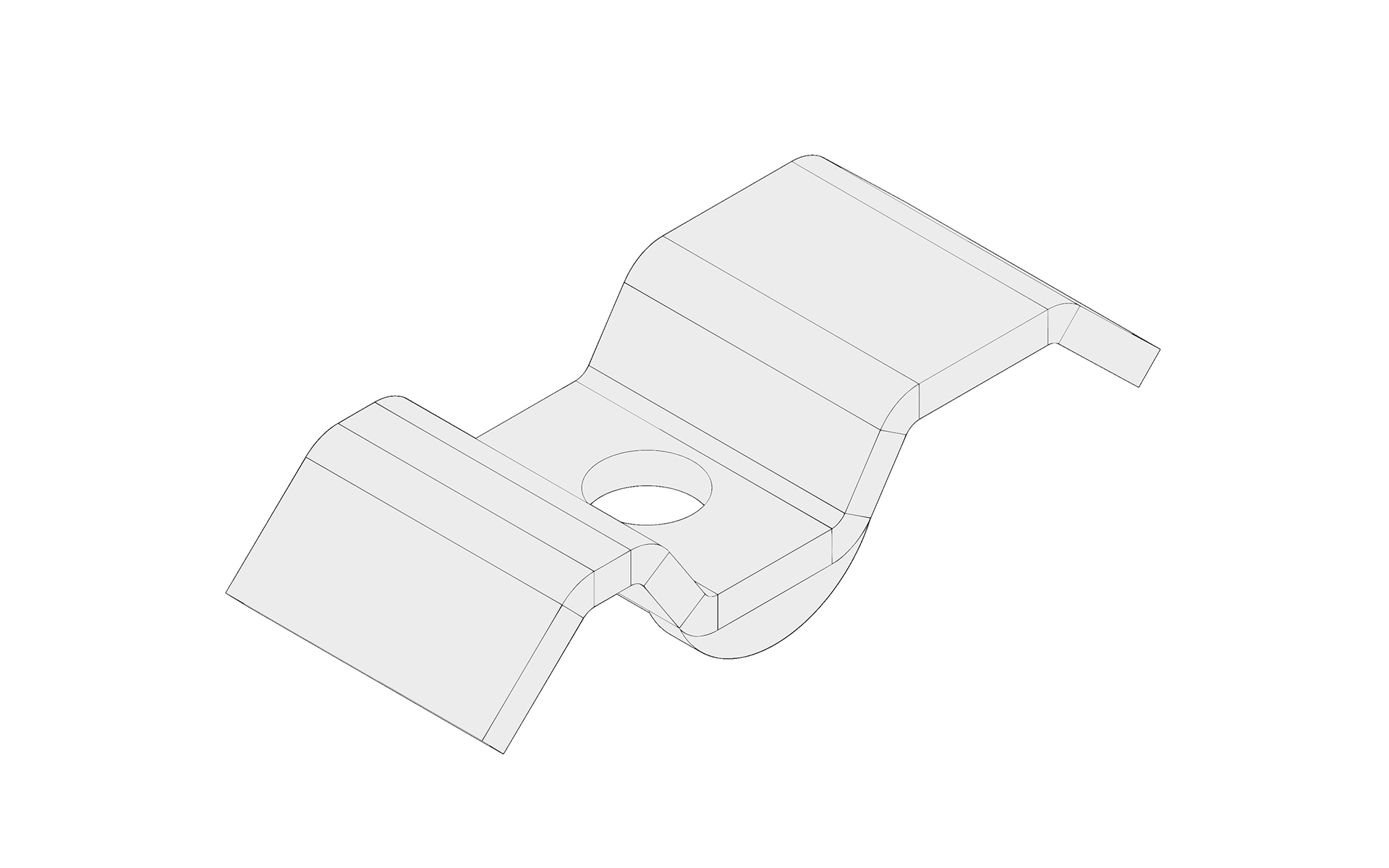

Udførelse: ZM310

Til gitterristtype Dimension (mm) Overfladebehandling Art.Nr. Lagerført fabrik Lagerført Taastrup
HN9-T, JN9-T 48 x 30 ZM310 163483001

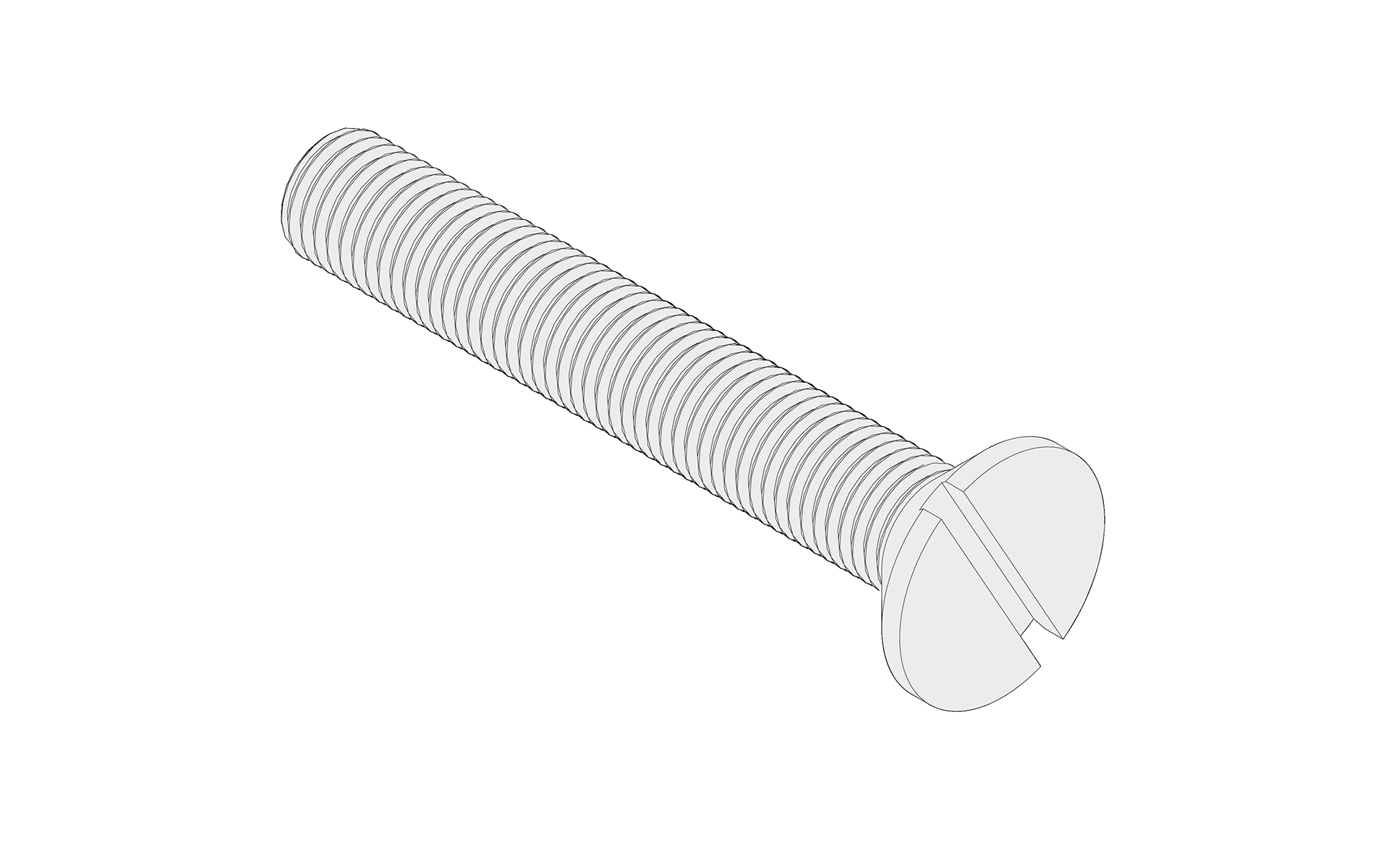

Udførelse: Varmforzinket, Zn/Ni eller rustfri A4

Til gitterristtype Dimension (mm) Overfladebehandling Art.Nr. Lagerført fabrik Lagerført Taastrup

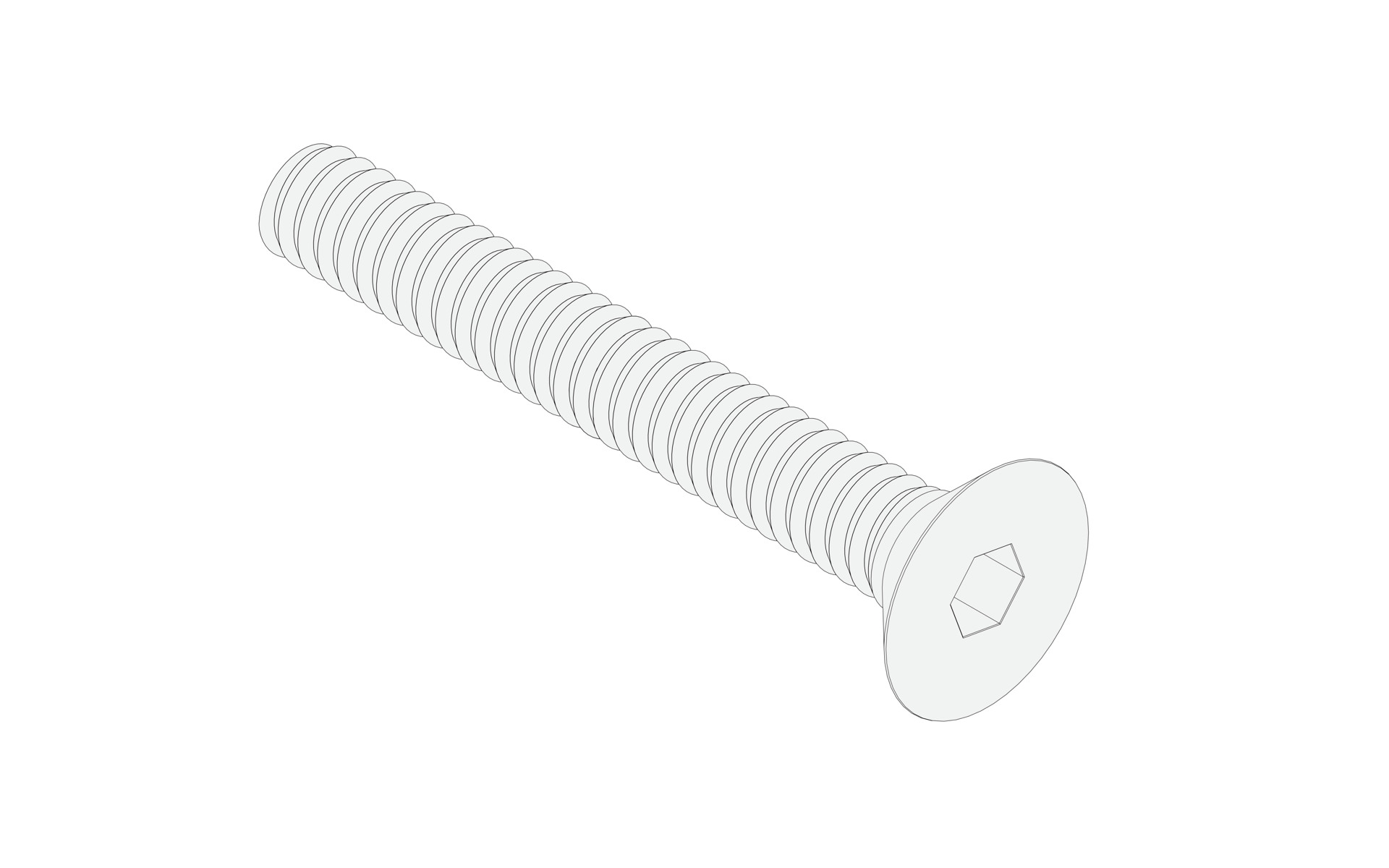

20-25 M8 x 50 Zn/Ni 163605001
30-35 M8 x 60 Fzv 163606001
30-35 M8 x 60 Rf 163606002
40-45 M8 x 70 Fzv 163607001
40-45 M8 x 70 Rf 163607002
50 M8 x 80 Fzv 163608001

Til risttype: H3, H4, H6, H9, J9
Udførelse: Zn/Ni, varmforzinket eller rustfri A4

Til gitterristtype Dimension (mm) Overfladebehandling Art.Nr. Lagerført fabrik Lagerført Taastrup
20-25 M8 x 50 Zn/Ni 1636050041
20-25 M8 x 50 Rf 1636050042
30-40 M8 x 70 Fzv 1636070041
30-40 M8 x 70 Rf 1636070042

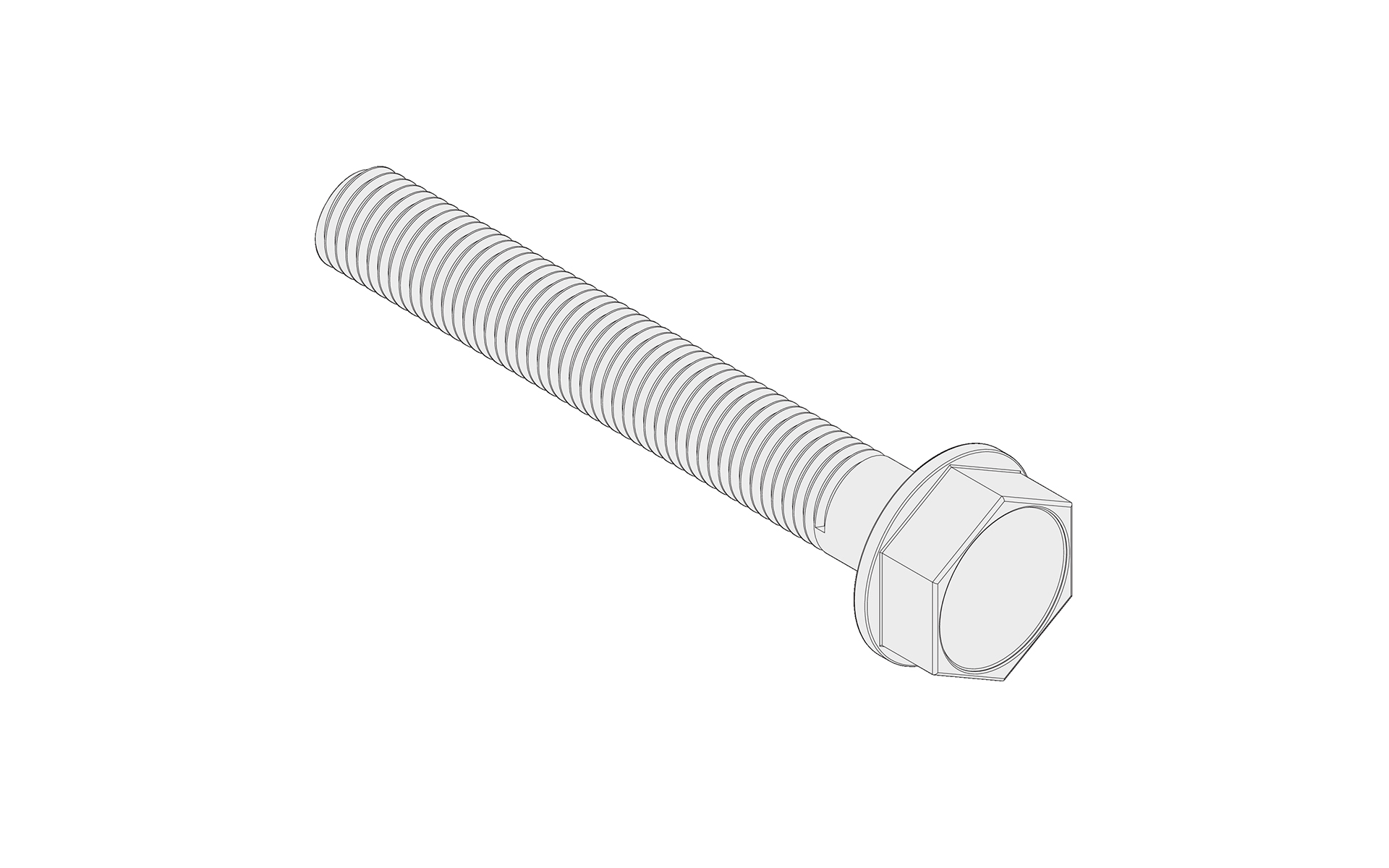

Udførelse: Overfladebehandlet Zn/Ni

Til gitterristtype Dimension (mm) Overfladebehandling Art.Nr. Lagerført fabrik Lagerført Taastrup
20-30 M8 x 50 Zn/Ni C4 163615001

Borekapacitet maks. 6 mm tykkelse.
Udførelse: Overfladebehandlet Zn/Ni

Til gitterristtype Dimension (mm) Overfladebehandling Art.Nr. Lagerført fabrik Lagerført Taastrup

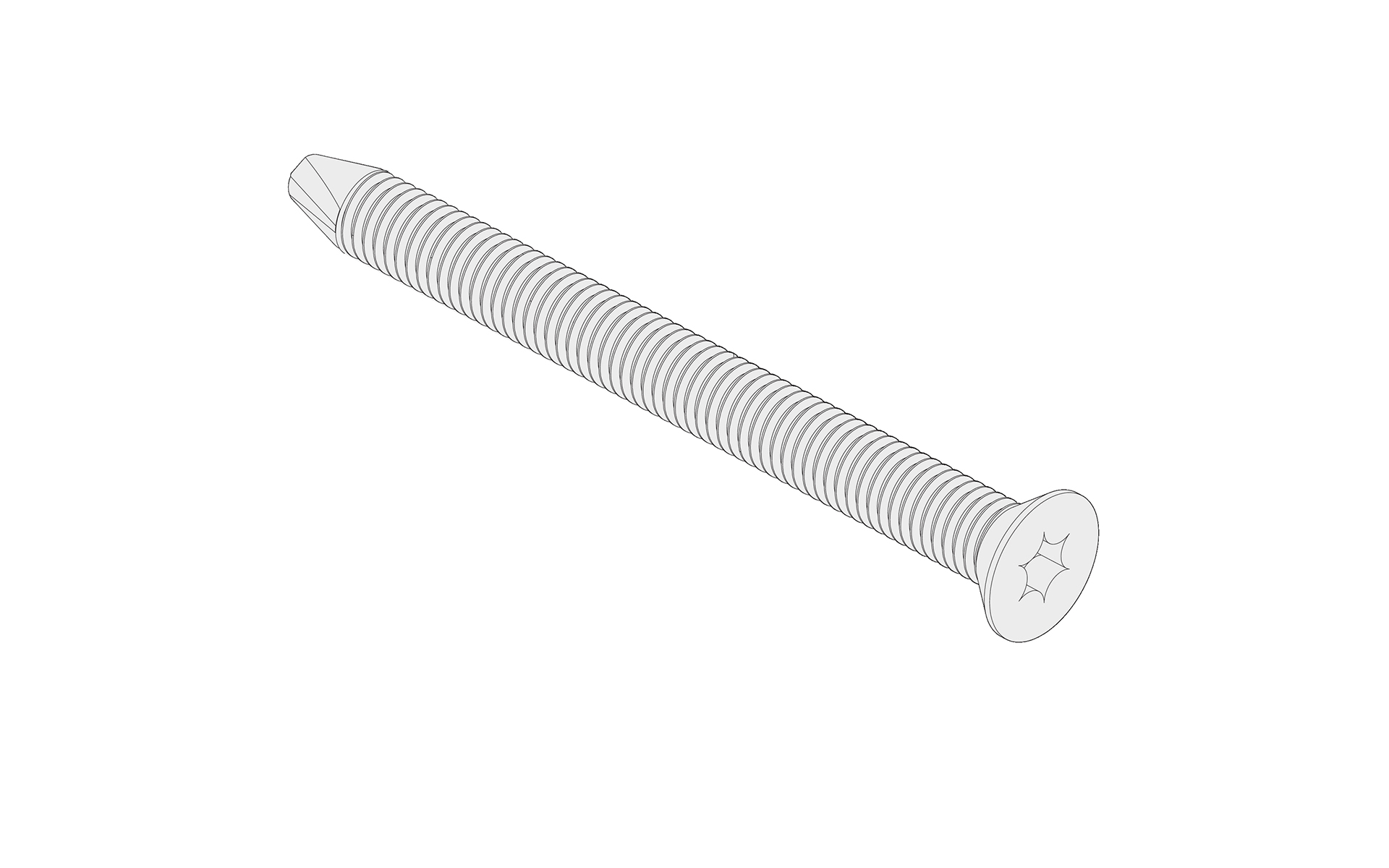

20-30 6,3 x 50 Zn/Ni C4 163145001

Torx T30. Borekapacitet maks. 6 mm tykkelse.
Udførelse: Overfladebehandlet Zn/Ni

Til ristehøjde (mm) Dimension Overfladebehandling Art.Nr. Lagerførte
25-35 6,3 x 60 Zn/Ni C4 163636001

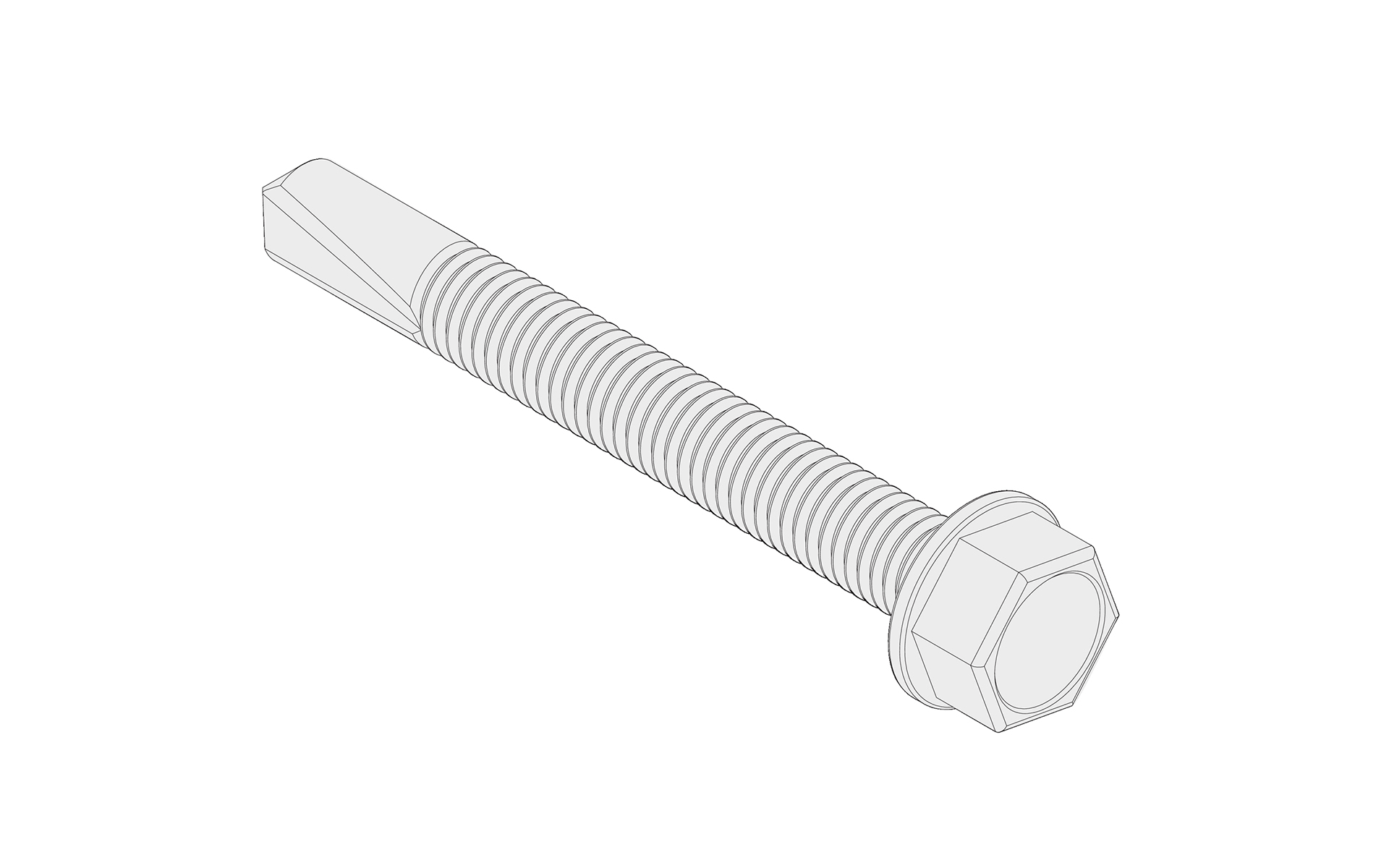

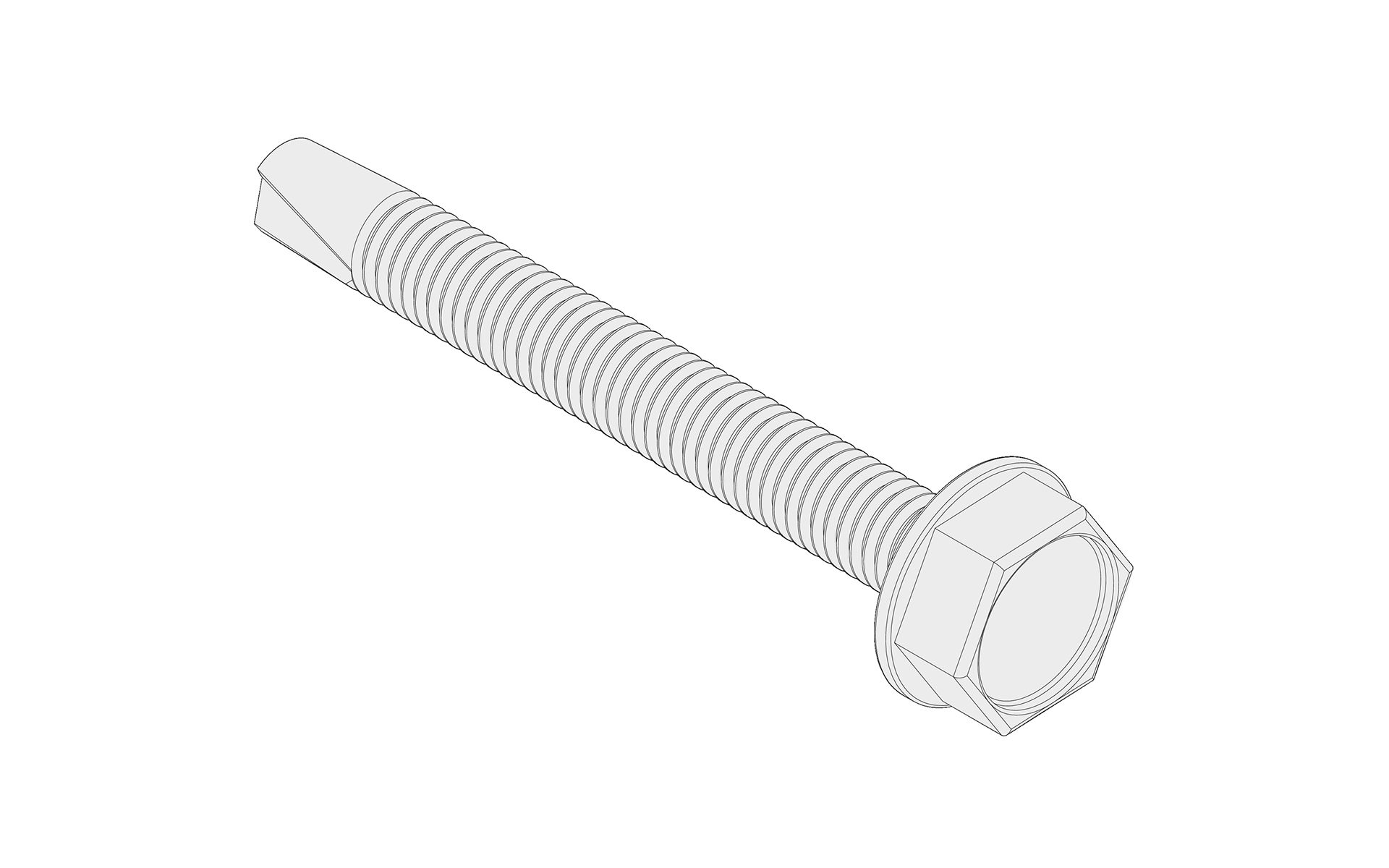

Boreskrue med gevinddel og skruehoved af rustfrit stål A2 med borespids af kulstofstål. Borekapacitet maks. 12 mm tykkelse.
Udførelse: Rustfri

Til ristehøjde (mm) Dimension Overfladebehandling Art.Nr.
20-25 5,5 x 50 Rf 163555002
30-40 5,5 x 65 Rf 163556502

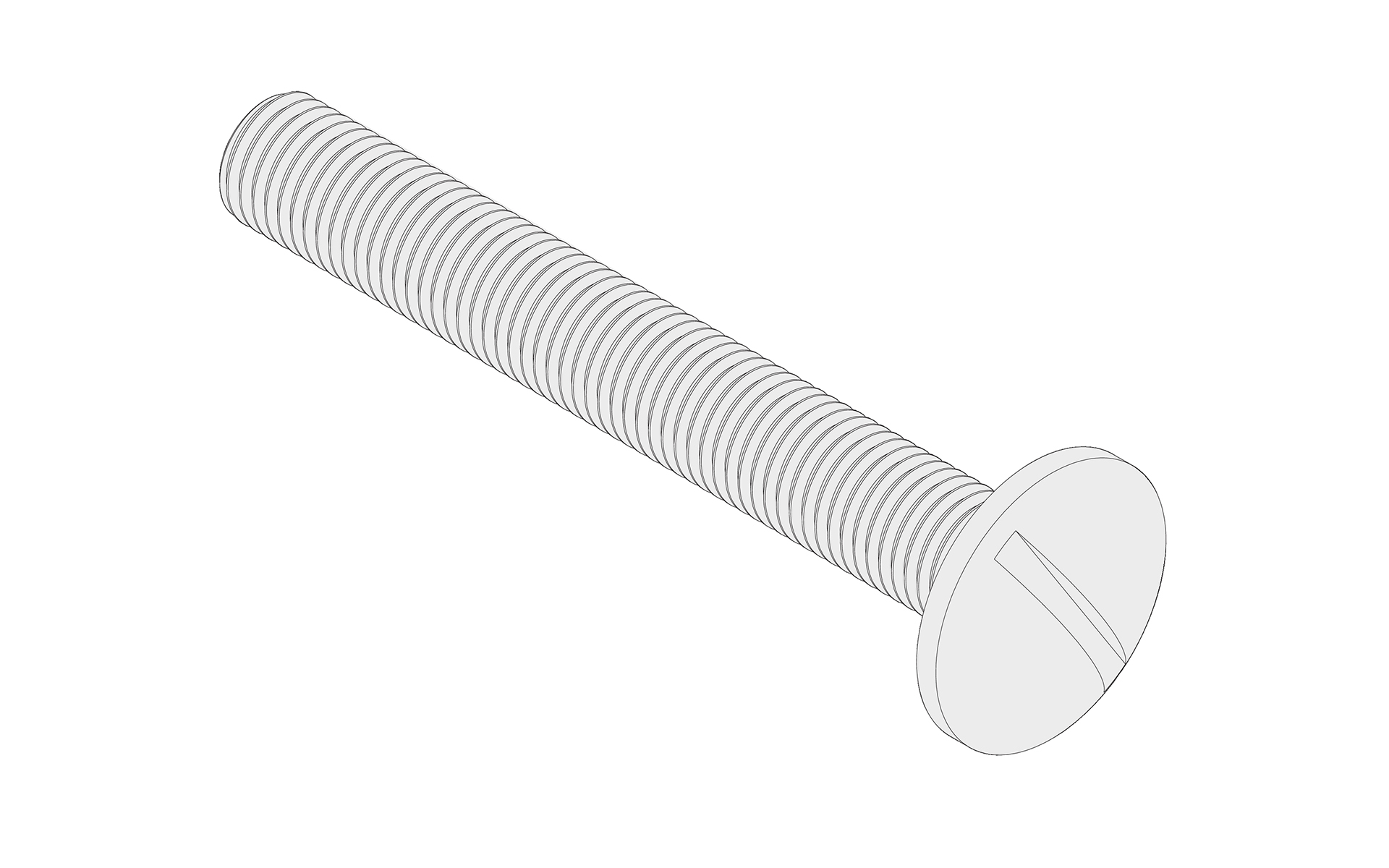

Kærvskrue med linsehoved.
Udførelse: Rustfri A2

Til gitterristtype Dimension Overfladebehandling Art.Nr. Lagerførte
A33x11 höjd 20-40 mm M8 x 60 Rostfri 164608602

Udførelse: Overfladebehandlet Zn/Ni

Betegnelse Dimension (mm) Art.nr. Lagerført fabrik

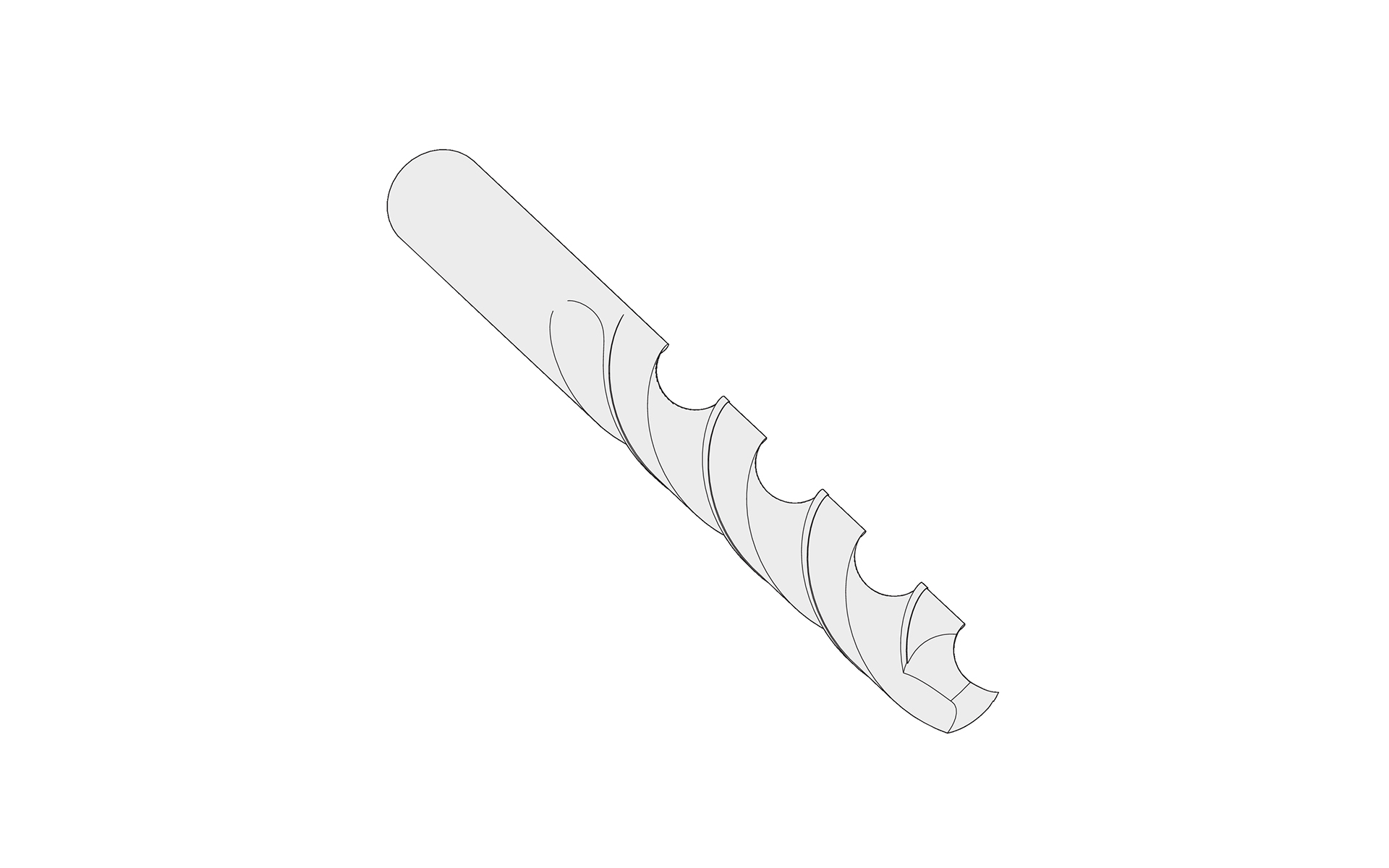

Borr för självgängande bult 7,6 16376

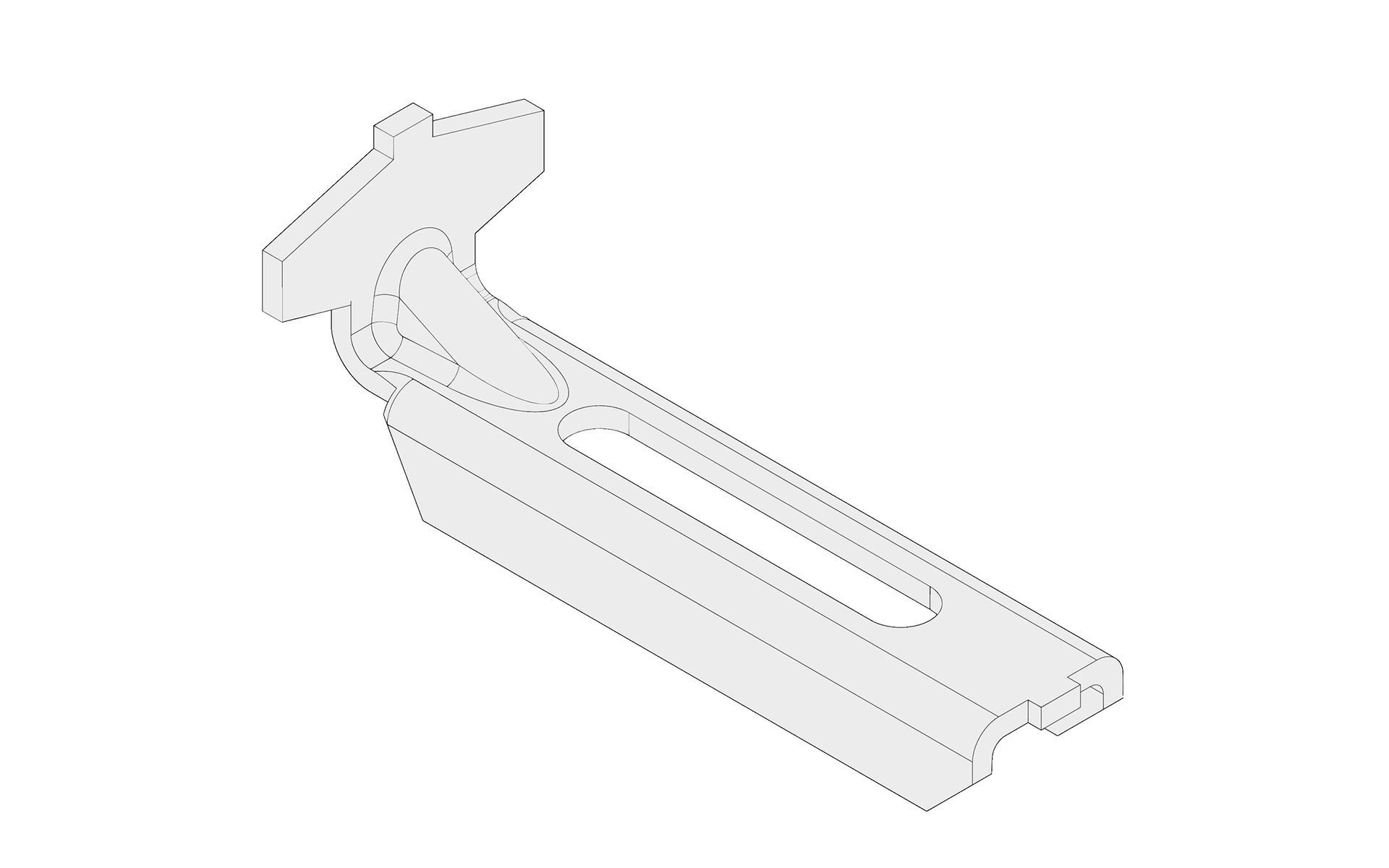

Udførelse: ZM310 eller rustfri A4

Til gitterristtype Dimension Overfladebehandling Art.Nr. Lagerført fabrik Lagerført Taastrup
A, B, D, F, H, N 40 mm ZM310 163400001
A, B, D, F, H, N 40 mm Rf 163400002
J, HN9-T, JN9-T 50 mm ZM310 163500001
J, HN9-T, JN9-T 50 mm Rf 163500002

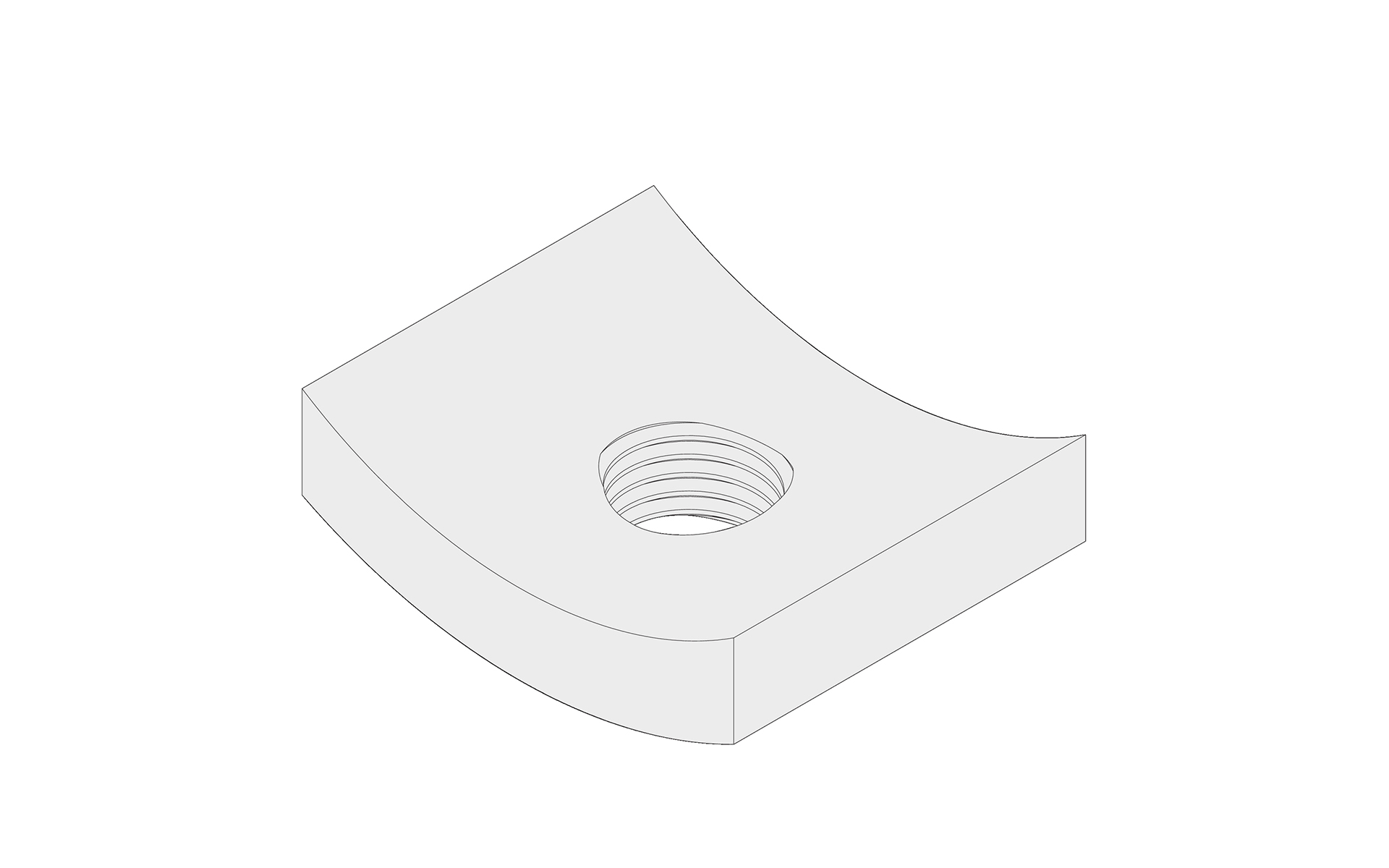

Passer blandt andet til ovenstående underdel. M8
Udførelse: Zn/Ni eller rustfri A4

Til gitterristtype Dimension Overfladebehandling Art.Nr. Lagerført fabrik Lagerført Taastrup
A, B, D, F, H, N 15 mm Zn/Ni 163601501
A, B, D, F, H, N 15 mm Rf 163601502
J, HN9-T, JN9-T 22 mm Zn/Ni 163602201
J, HN9-T, JN9-T 22 mm Rf 163602202

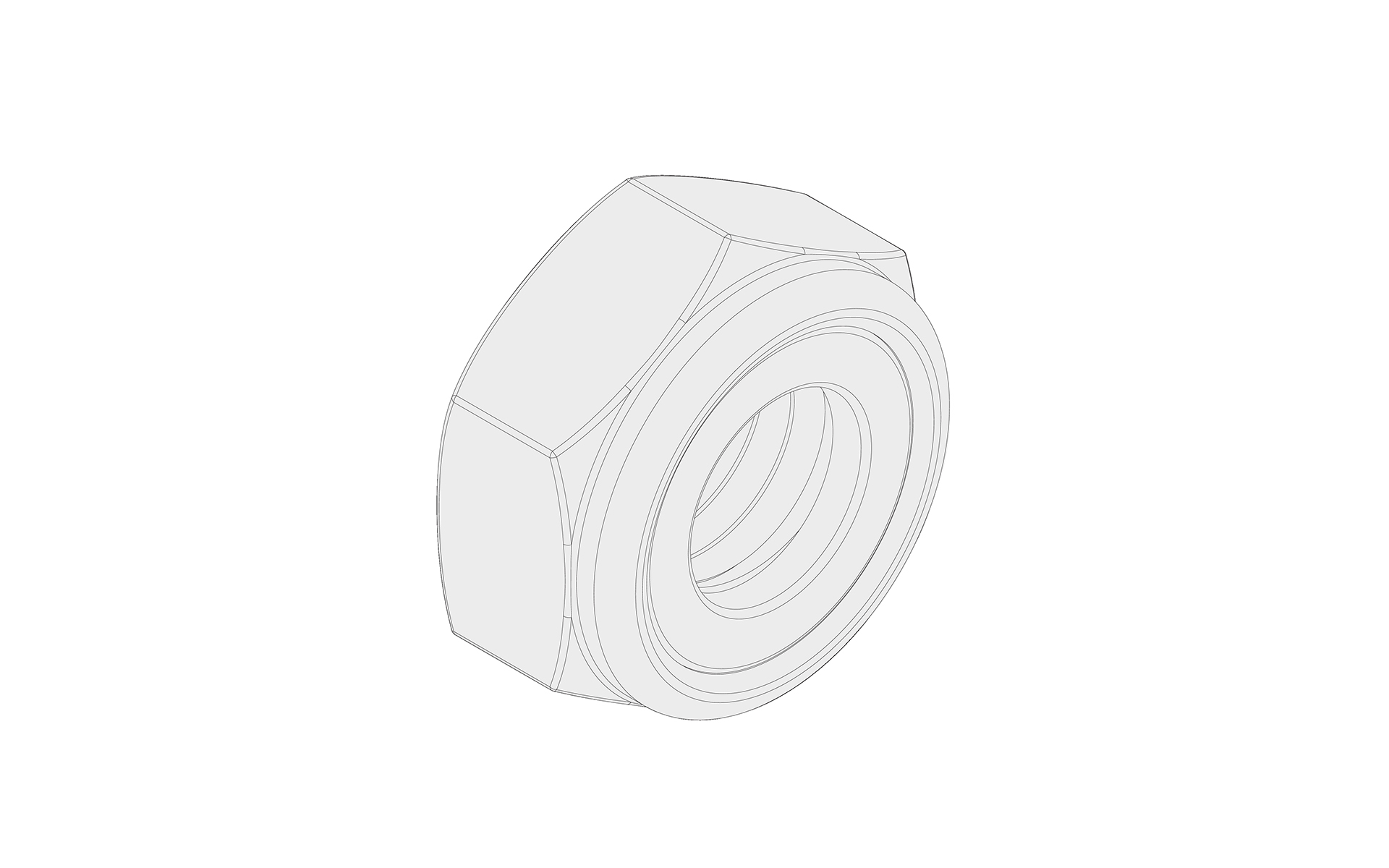

Passer blandt andet til J-krog. M12.

Betegnelse Art.Nr. Lagerførte
M12 RF A4 1646120012

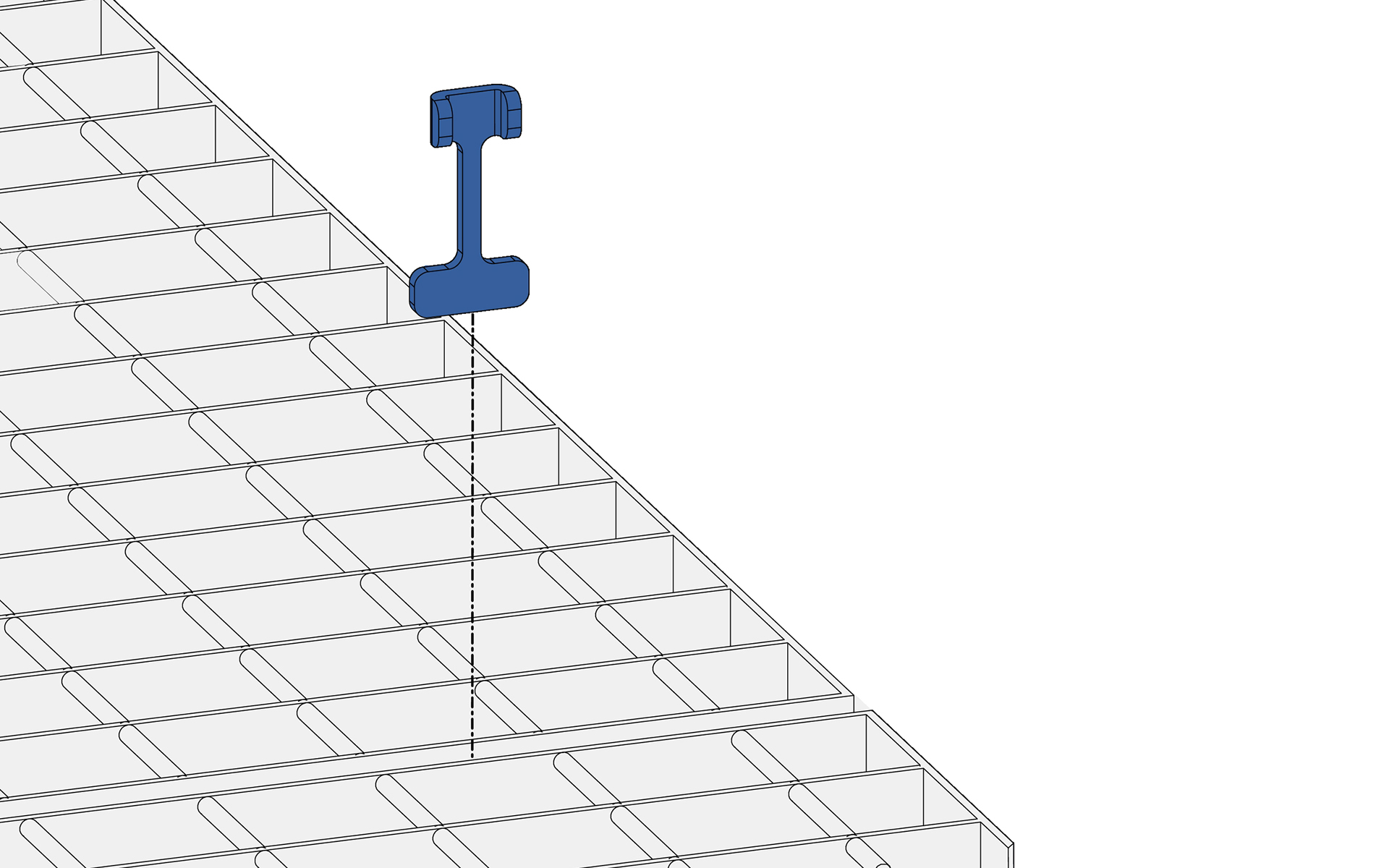

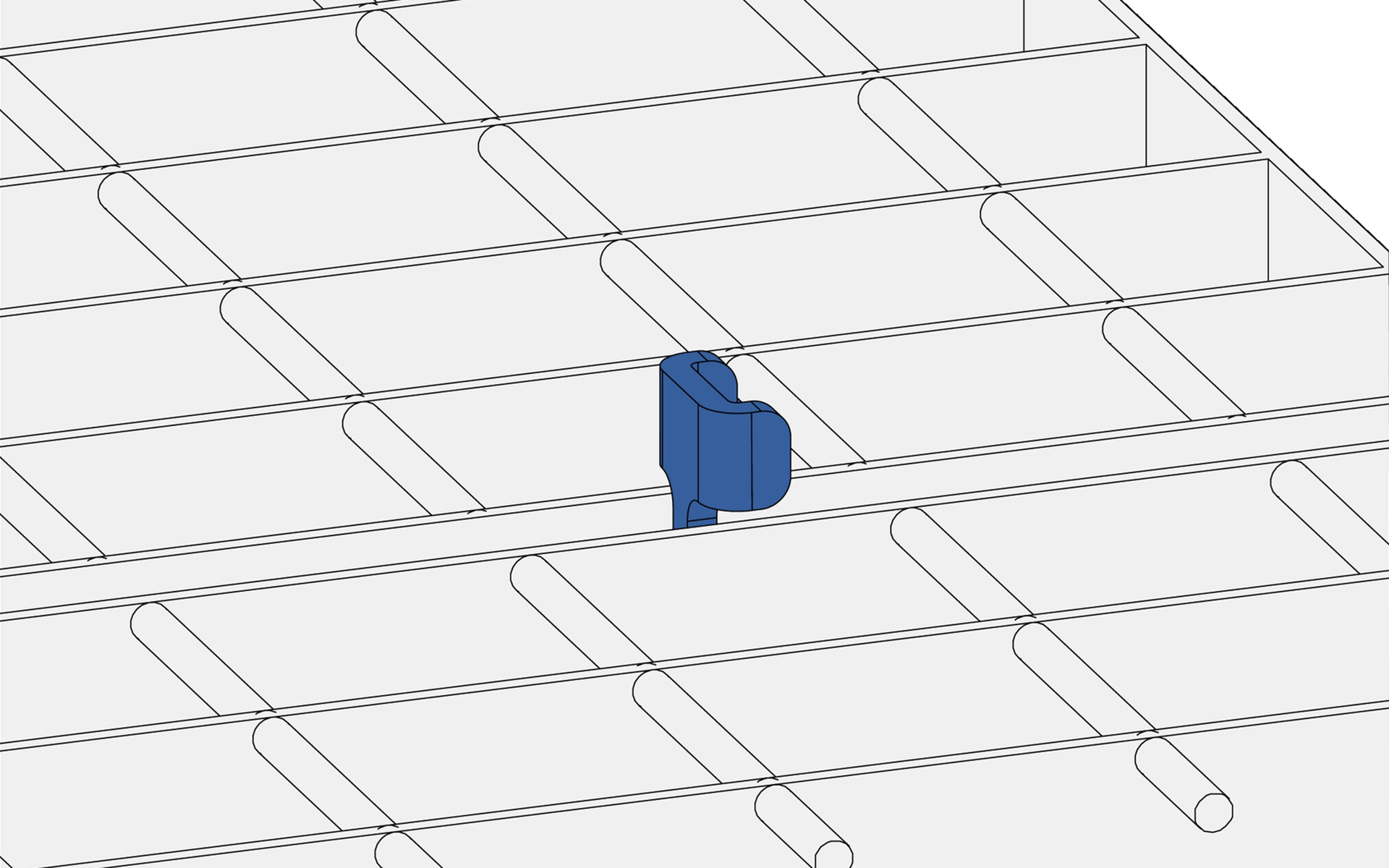

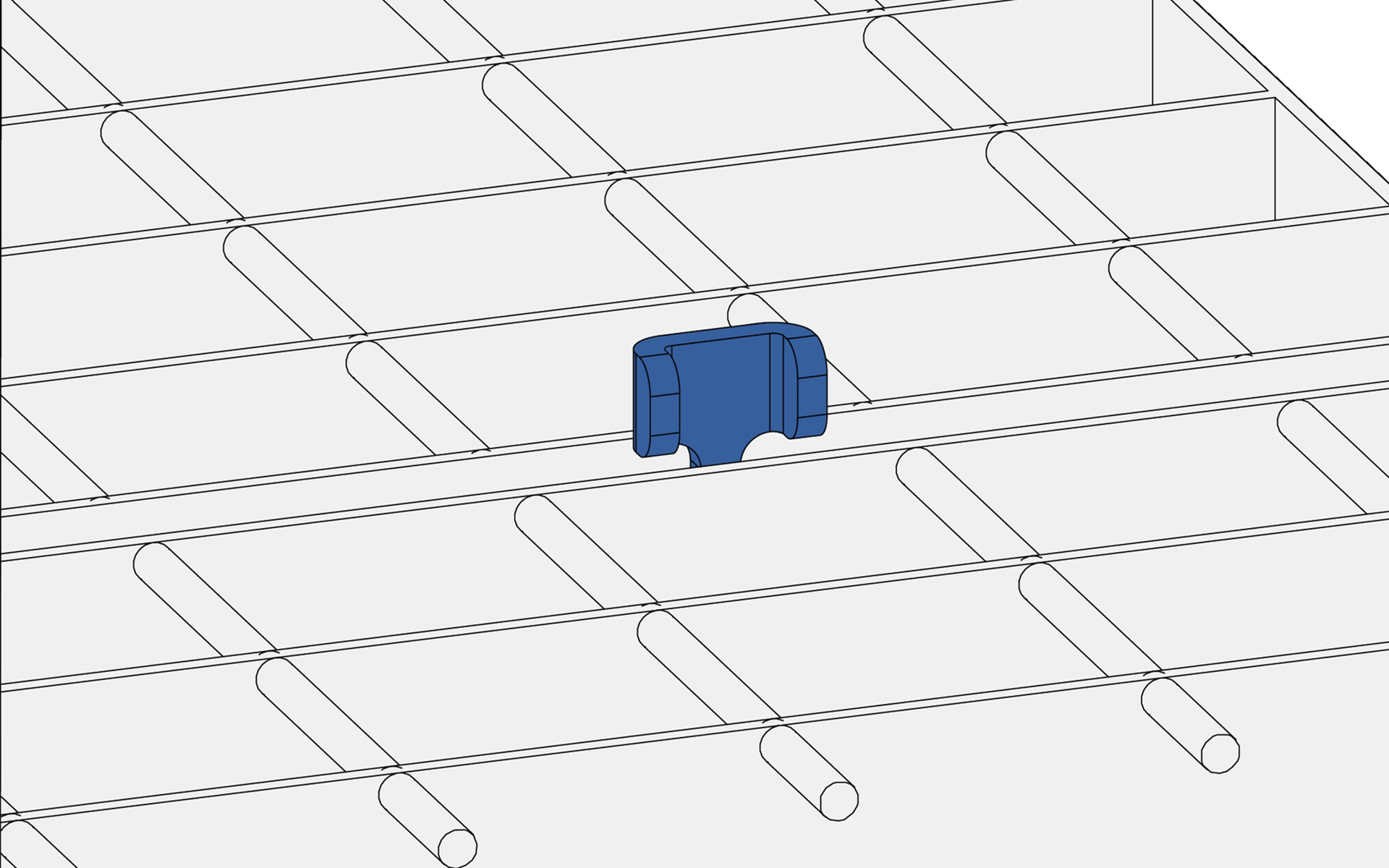

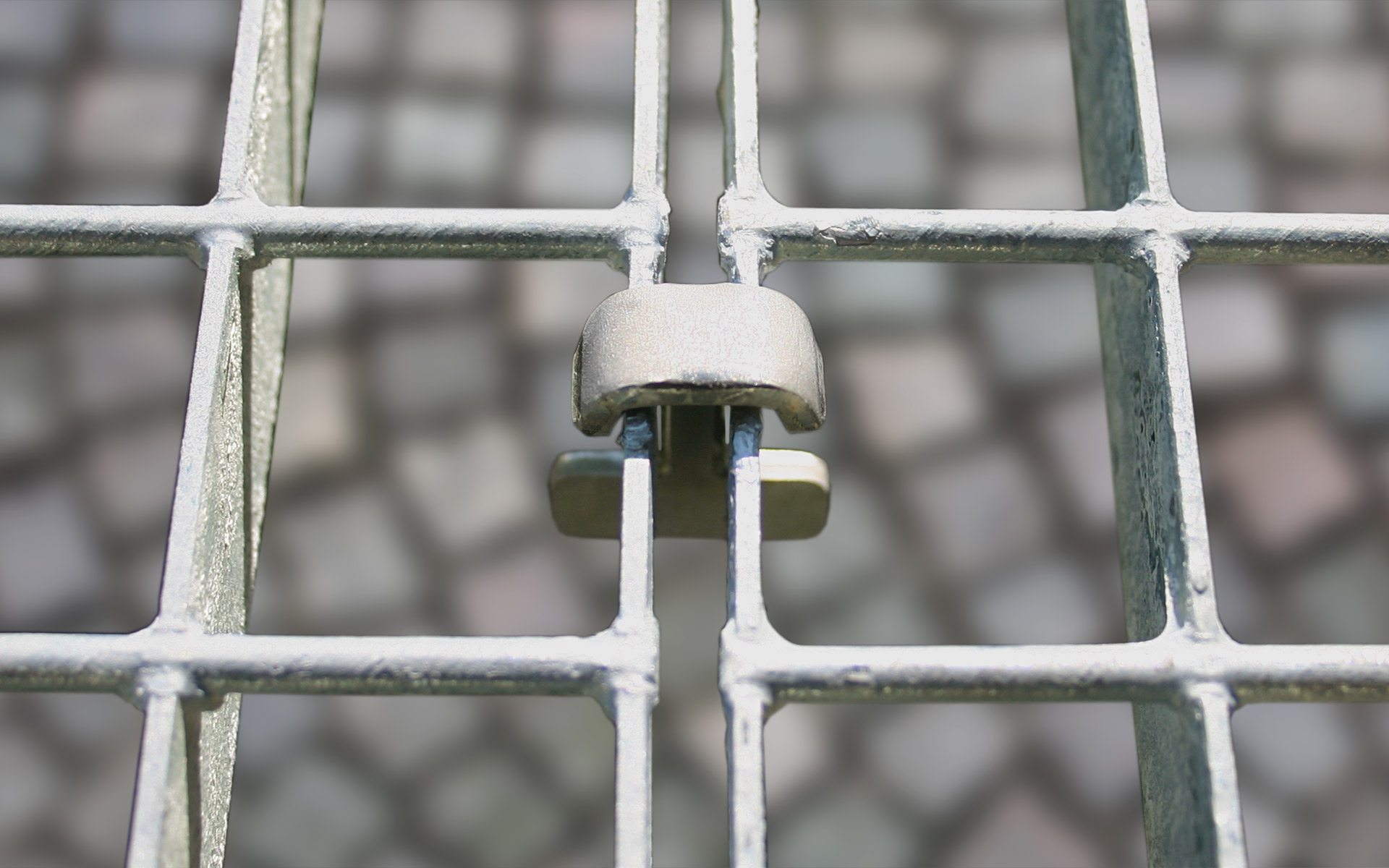

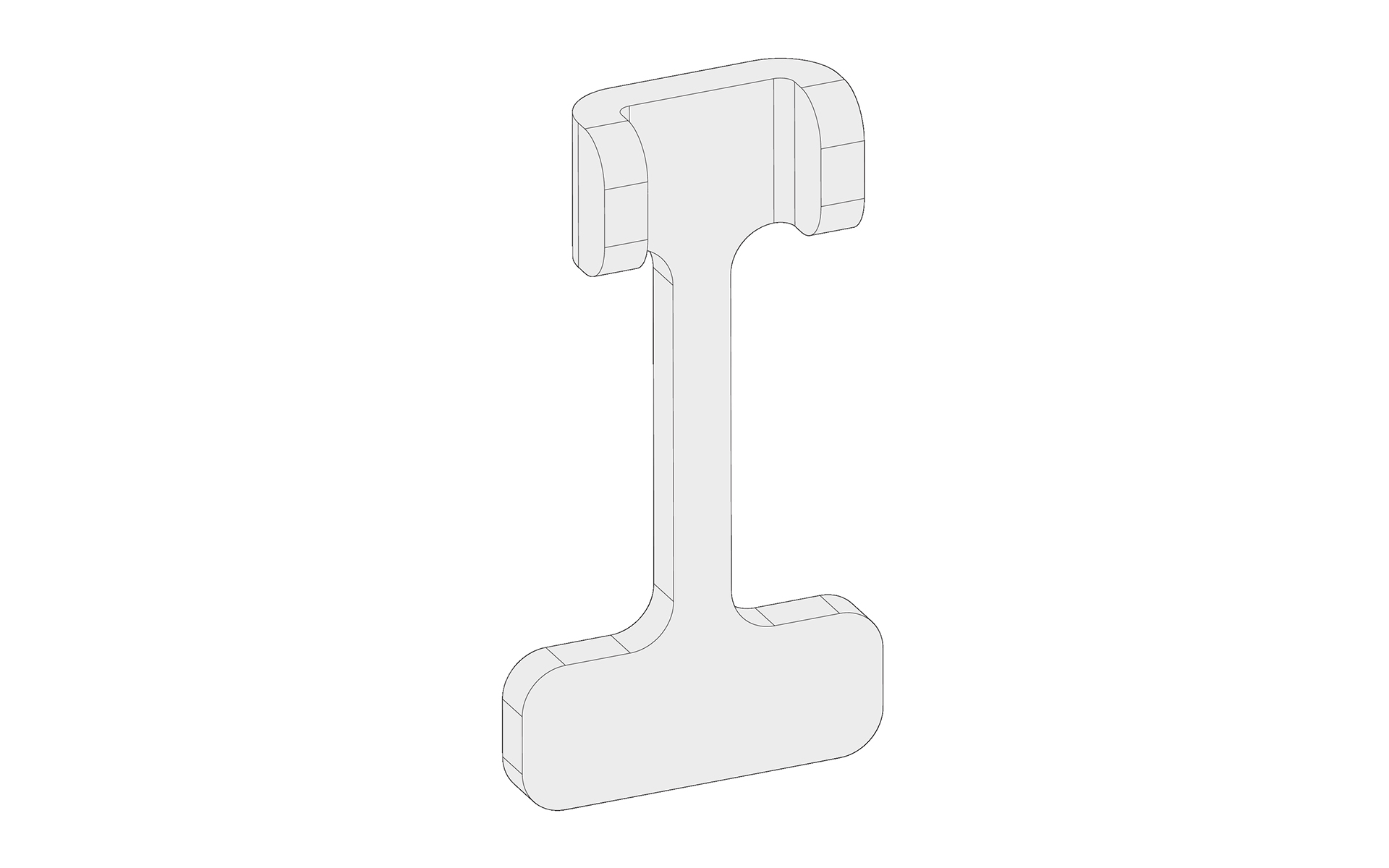

Clipsen modvirker nedbøjning mellem riste. Clips holder ristene mere sammen som en enhed. Passer til alle typer gitterriste i højden 20, 25, 30, 35 og 40 mm.

Passer til risttyperne: A, B, D, F, H, I, J og N.
Udførelse: Rustfri kvalitet EN 1.4404

Monteringsanvisning (Se billedspil)
1. Sæt clipsen ned i samlingen mellem to gitre.
2. Drej clipsen.
3. Bank på clipsens overdel med en hammer.

Til ristehøjde (mm) Art.Nr. Lagerført fabrik Lagerført Taastrup
20 163032032
25 163032532
30 163033032
35 163033532
40 163034032

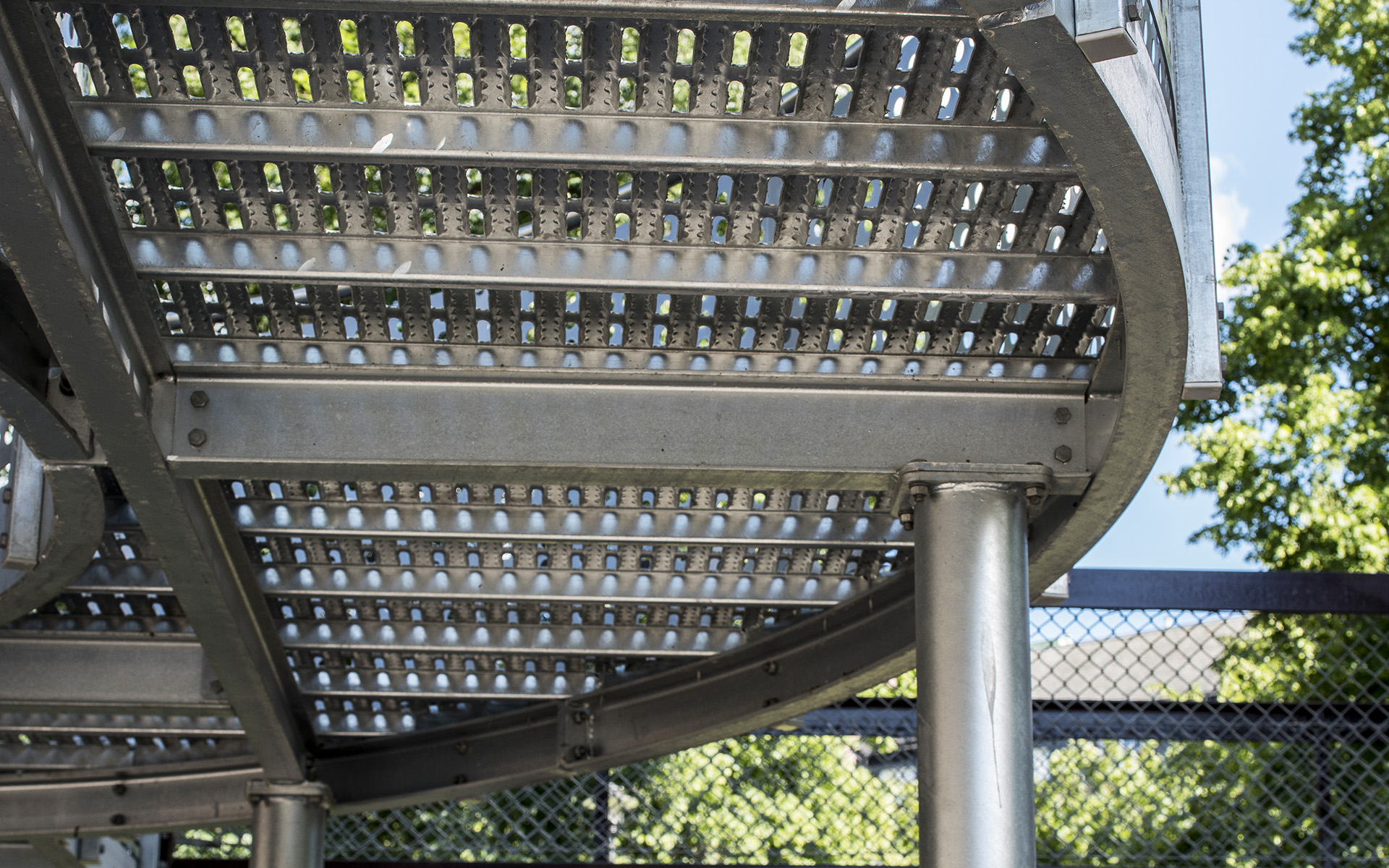

Separate fastgørelsesbeslag til letriste

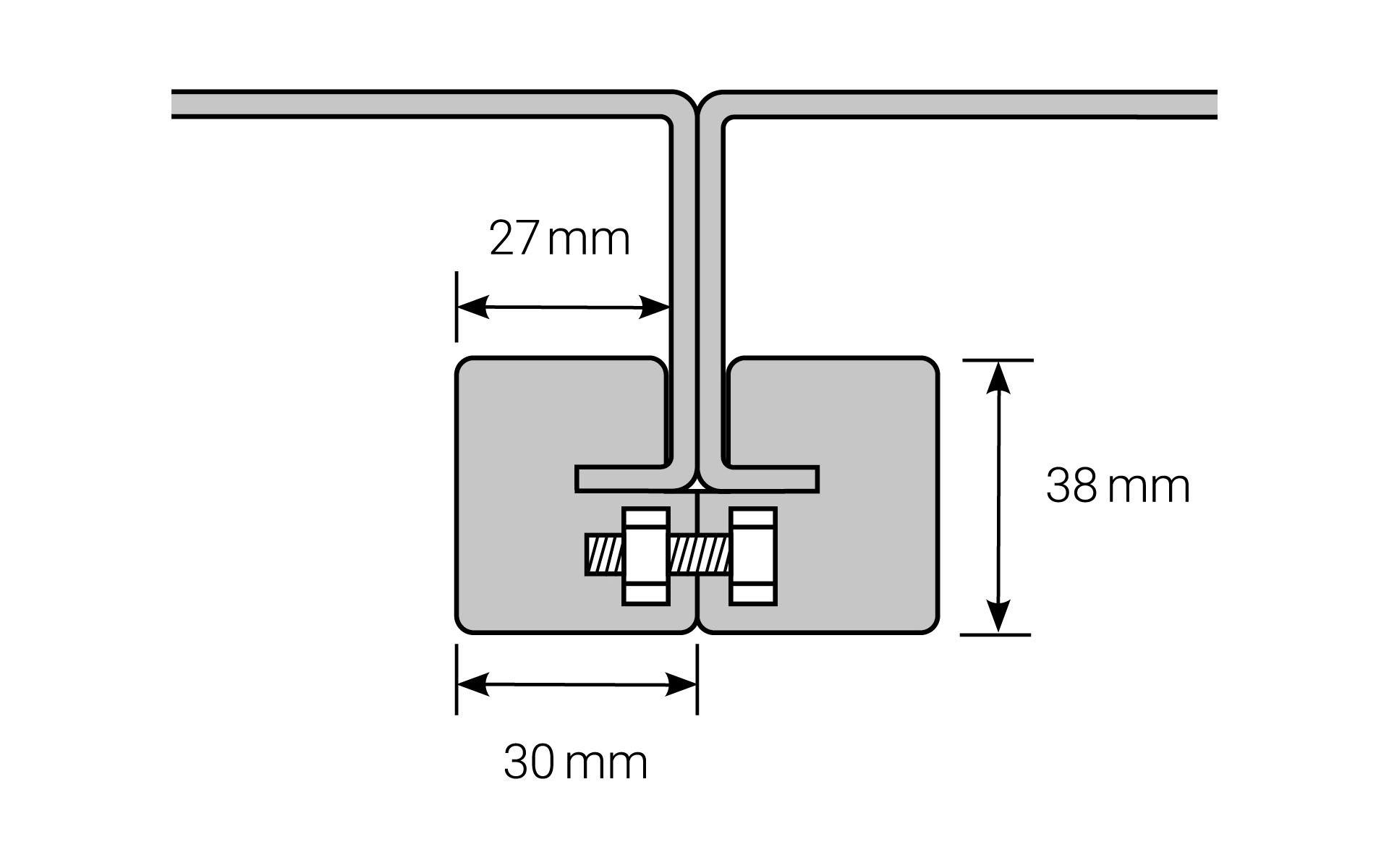

Separate fastgørelsesbeslag til letriste. Standardpakke til separate fastgørelsesbeslag, 100 stk. komponenter pr. karton.

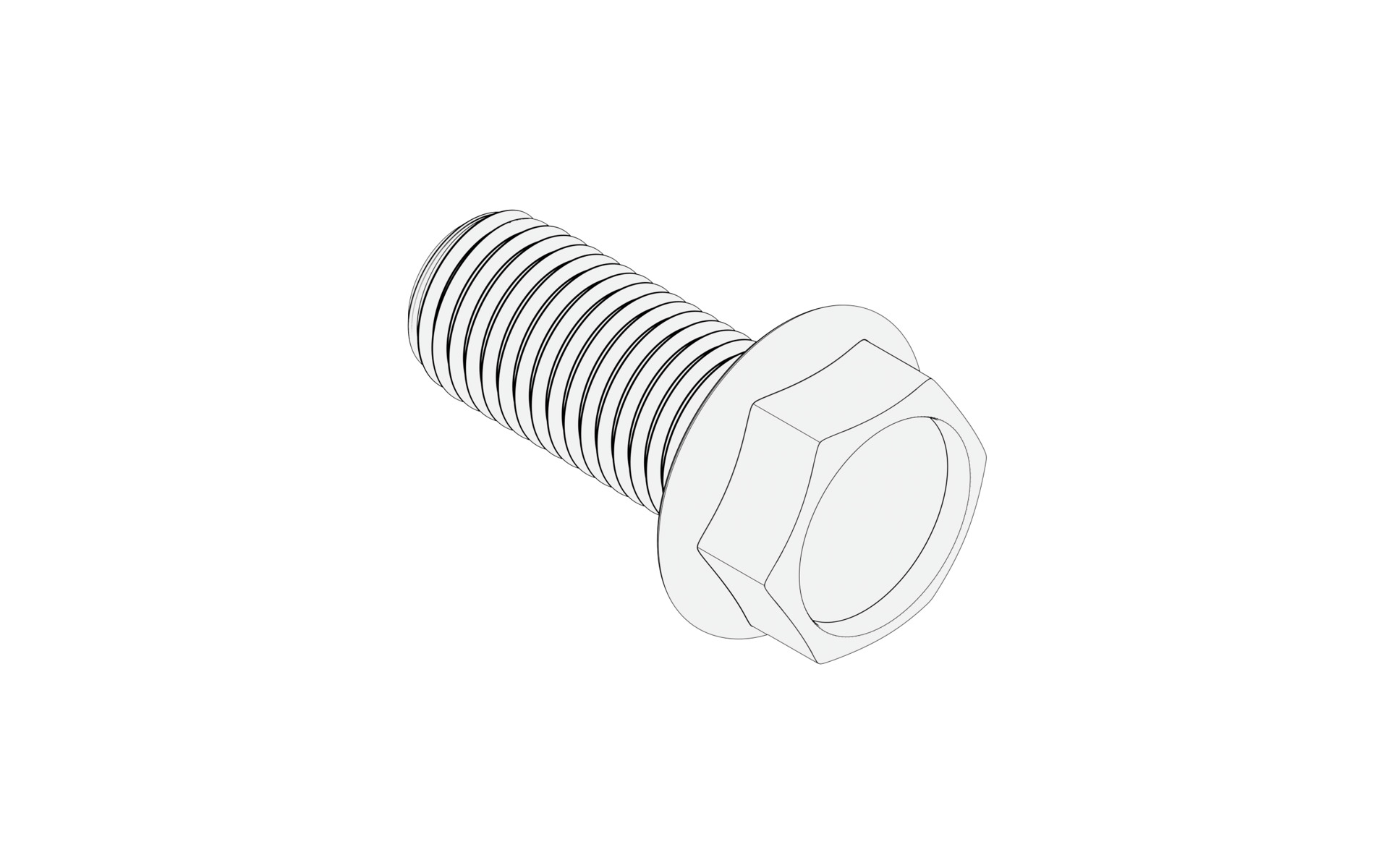

Fastgørelsesskrue MFT Taptite M6x65. Der skal bores huller i underlagsbjælkerne.
Passer til risttyperne: Letrist
Udførelse: ZnNi

Betegnelse Til gitterristtype Art.Nr. Lagerførte
Fästskruv MFT Taptite M6x65 Lättdurk 50 mm 0501381

Komplette fastgørelsesbeslag til profilriste

Fastgørelseselementerne til profilriste fås både som komplette og separate beslag. Fastgørelseselementerne kan også bruges til letrist LDS. Standardpakke til komplette fastgørelseselementer, 100 stk. komponenter pr. karton.

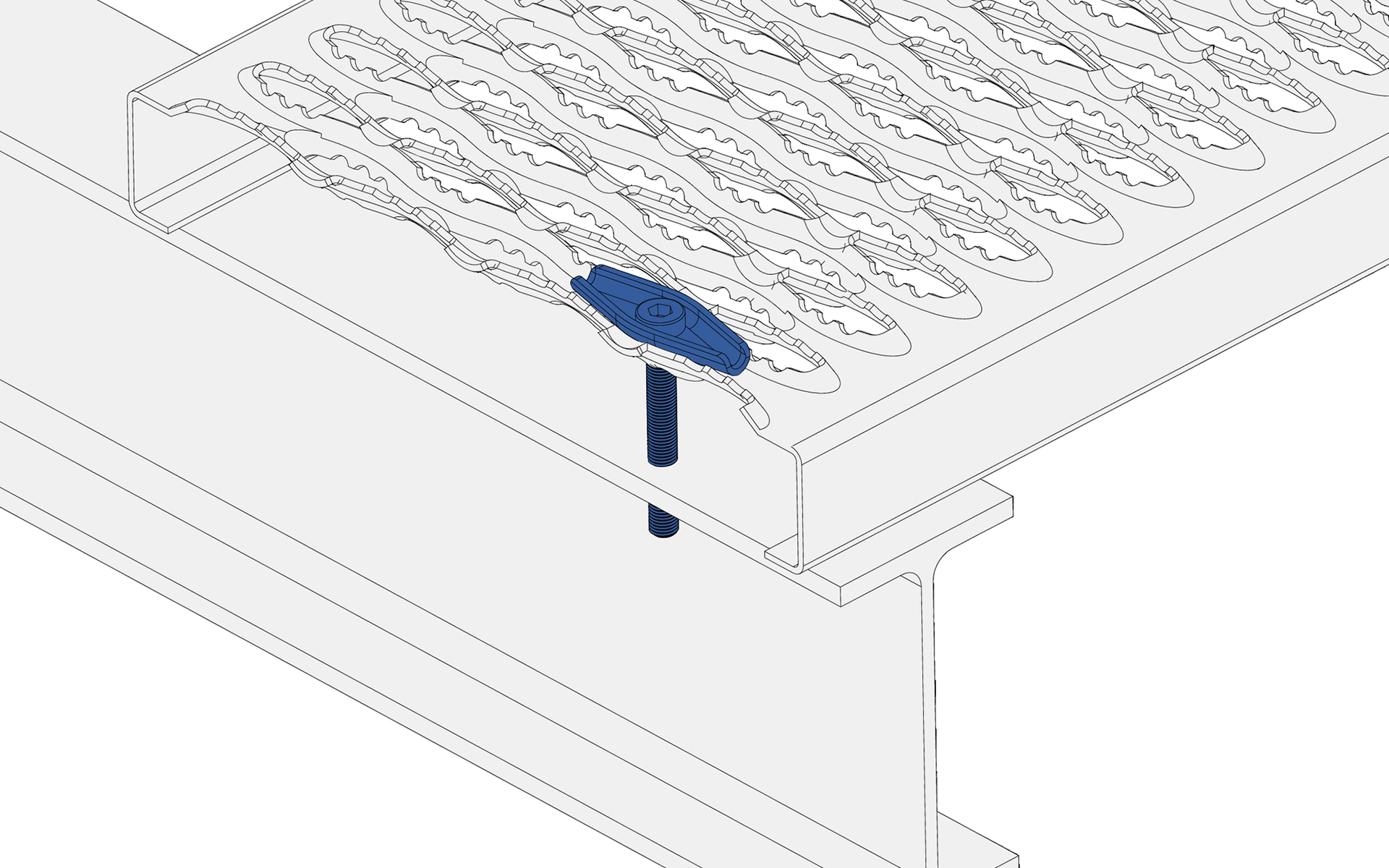

Komplet beslag i tre dele til fastgørelse af profilriste. Overdel, skrue (M8) og møtrik. Fås i skruelængderne 70 og 100 mm. Der skal bores huller i underlagsbjælkerne.
Passer til risttyperne: Profilriste med 40 og 70 mm højde.
Udførelse: Varmforzinket overdel. Skrue og møtrik i rustfri udførelse.

Betegnelse Til ristehøjde (mm) Art.Nr. Lagerførte
Överdel + skruv M8 x 70 för slitsdurk 40 1634002
Överdel + skruv M8 x 100 för slitsdurk 70 1637002

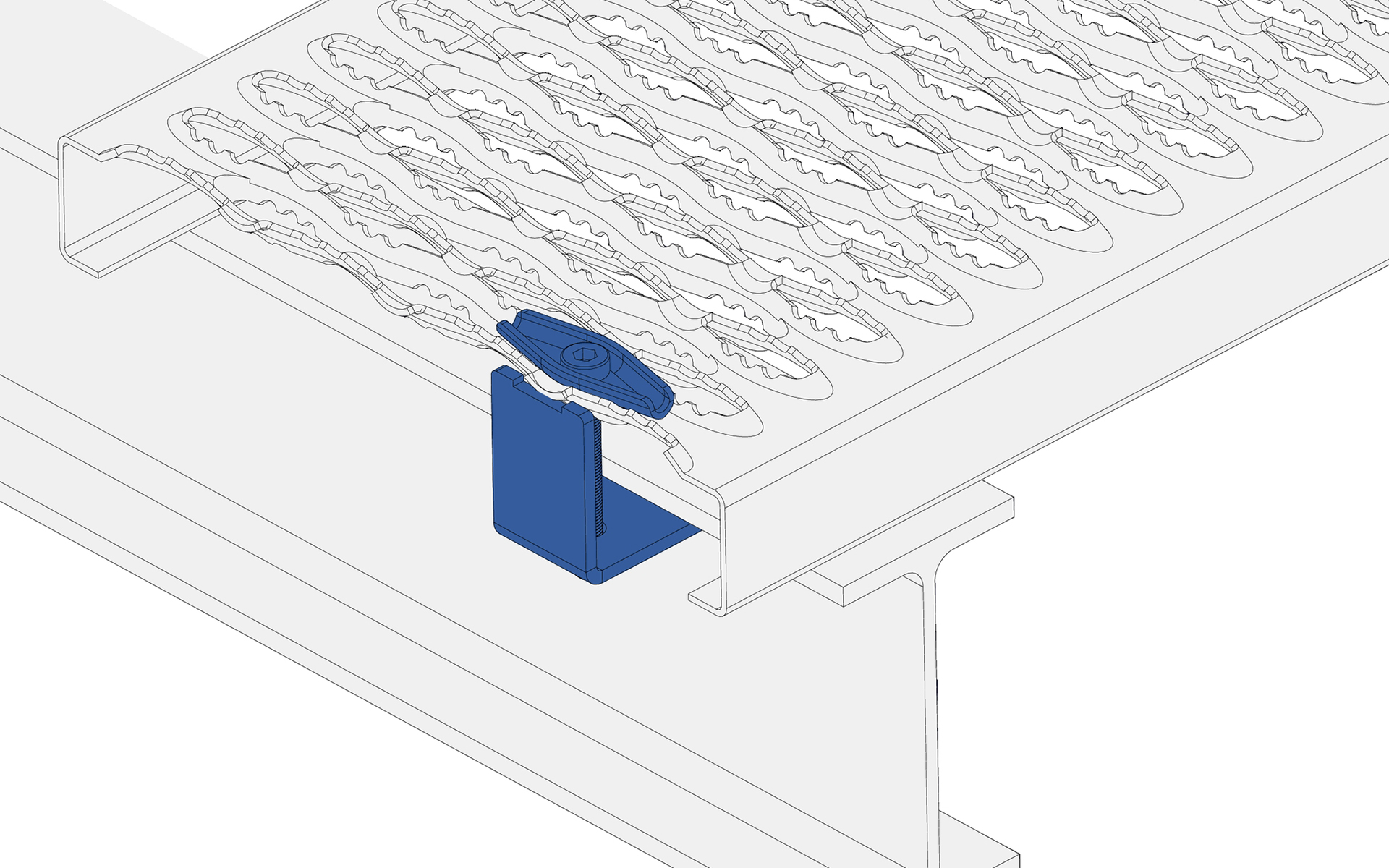

Komplette beslag i fire dele til fastgørelse af profilriste. Overdel, underdel, skrue og møtrik. Fås i skruelængderne 70 og 100 mm.  Monteres uden boring i underlaget.
Passer til risttyperne: Profilriste med 40 og 70 mm højde.
Udførelse: Varmforzinket over- og underdel. Skrue og møtrik er i rustfri udførelse.

Betegnelse Til ristehøjde (mm) Art.Nr. Lagerførte
Komplett klammer för slitsdurk 40 1634001
Komplett klammer för slitsdurk 70 1637001

Separate fastgørelsesbeslag til profilriste

Flere separate detaljer som skruer fås også. Standardpakningen indeholder 100 stk. komponenter pr. karton.

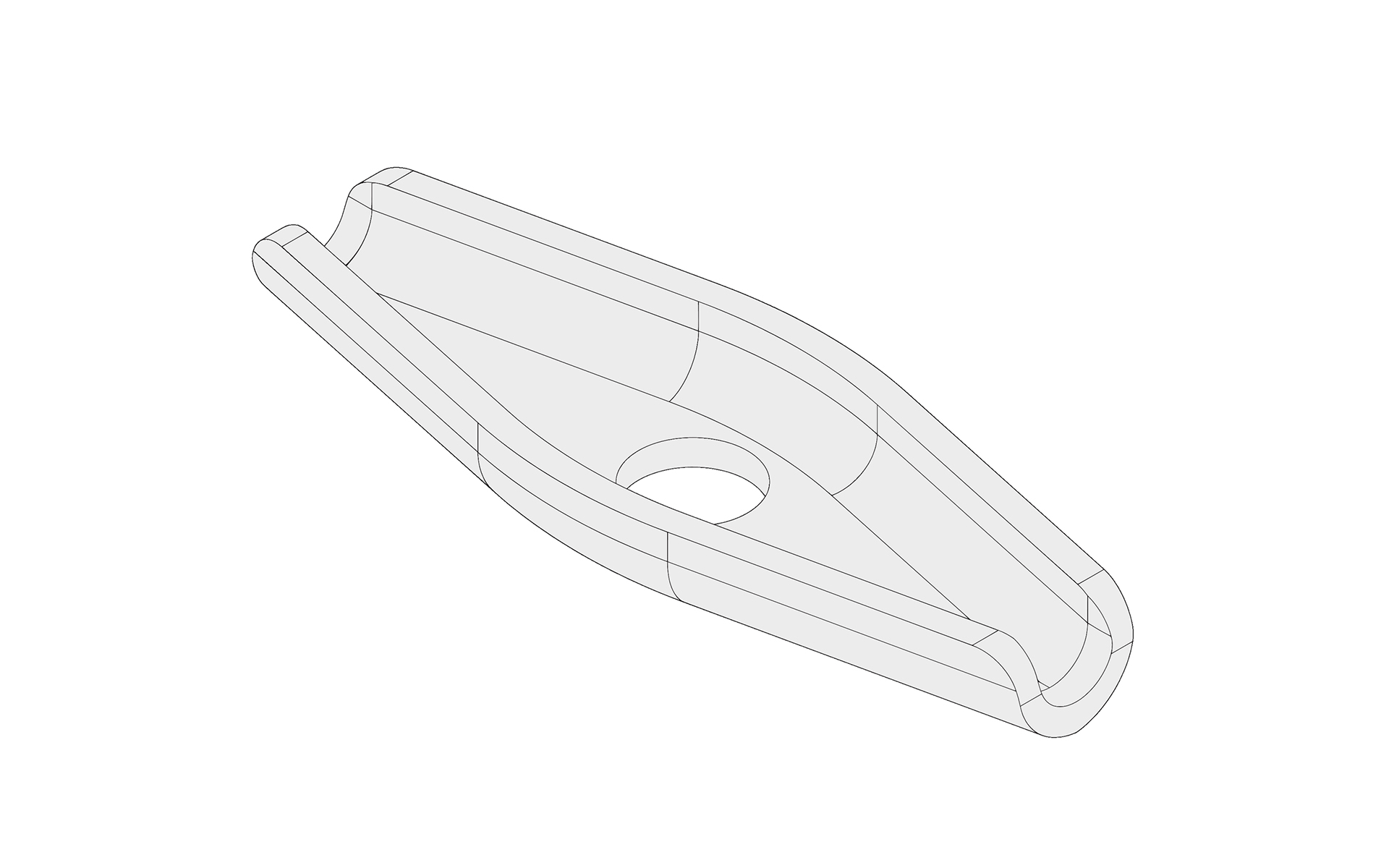

Overdel til profilrist og letrist LDS.
Udførelse: Varmforzinket

Til gitterristtype Dimension (mm) Overfladebehandling Art.Nr. Lagerført fabrik Lagerført Taastrup
Slitsdurk 22 x 60 Fzv 16360221

Dokumentation

Produkthåndbog 7 udg.

Åbne (72,38 MB) (da-dk)

Installation instructions Fixing for Grating

Åbne (0,17 MB) (en-gb)
