KØRERIST

Vi tilbyder køreriste i mange forskellige varianter. De fleste har vi som standard på lager.

Køreriste lagerføres til omgående levering, men kan også bestilles efter mål for at imødekomme specielle specifikationer og krav. Bortset fra vores standardsortiment, som er varmforzinket, tilbyder vi også gitterriste i et rustfrit materiale.

Lagerført kørerist

Vi lagerfører køreriste i de hyppigst forekommende formater til forskellige belastninger. De lagerførte formater findes i tabellerne længere nede. Lagerførte køreriste fås til omgående levering. Det giver dig nem projektering og en let håndtering af gitterriste. Alle lagerførte køreriste er forsynet med kantstang og leveres varmforzinkede.

Lagerførte køreriste kan leveres samme dag, hvis du bestiller gitterristen før klokken 10.

Find den rette i vores lagerførte sortiment

Tabellerne nedenfor viser eksempler på forskellige belastningstilfælde med motorkøretøjer. De angivne værdier er beregnet i henhold til Eurocode. Trykfladens størrelse og køreretningen er afgørende ved bestemmelse af gittertype og dimension. Welands projekteringskontor hjælper dig gerne, hvis du har brug for råd eller har spørgsmål vedrørende dimensionering.

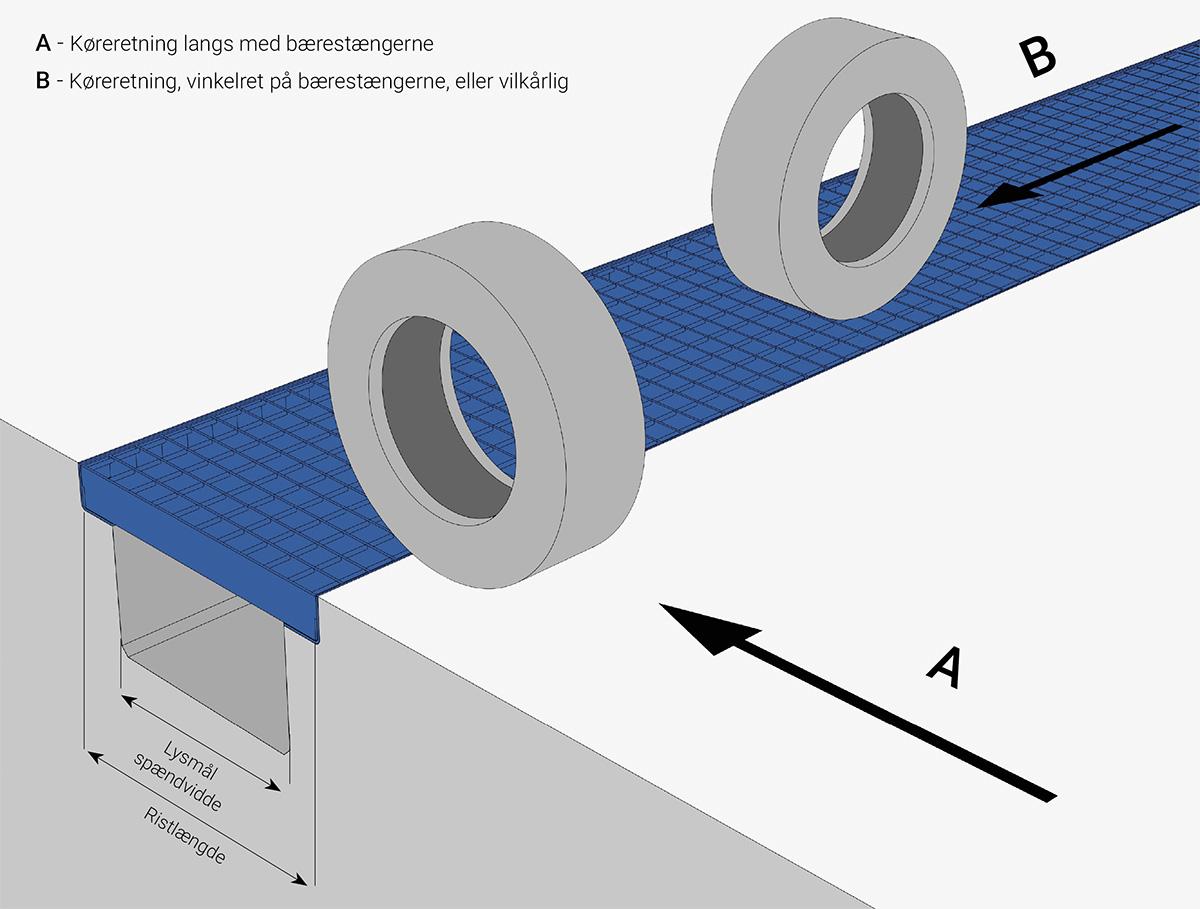

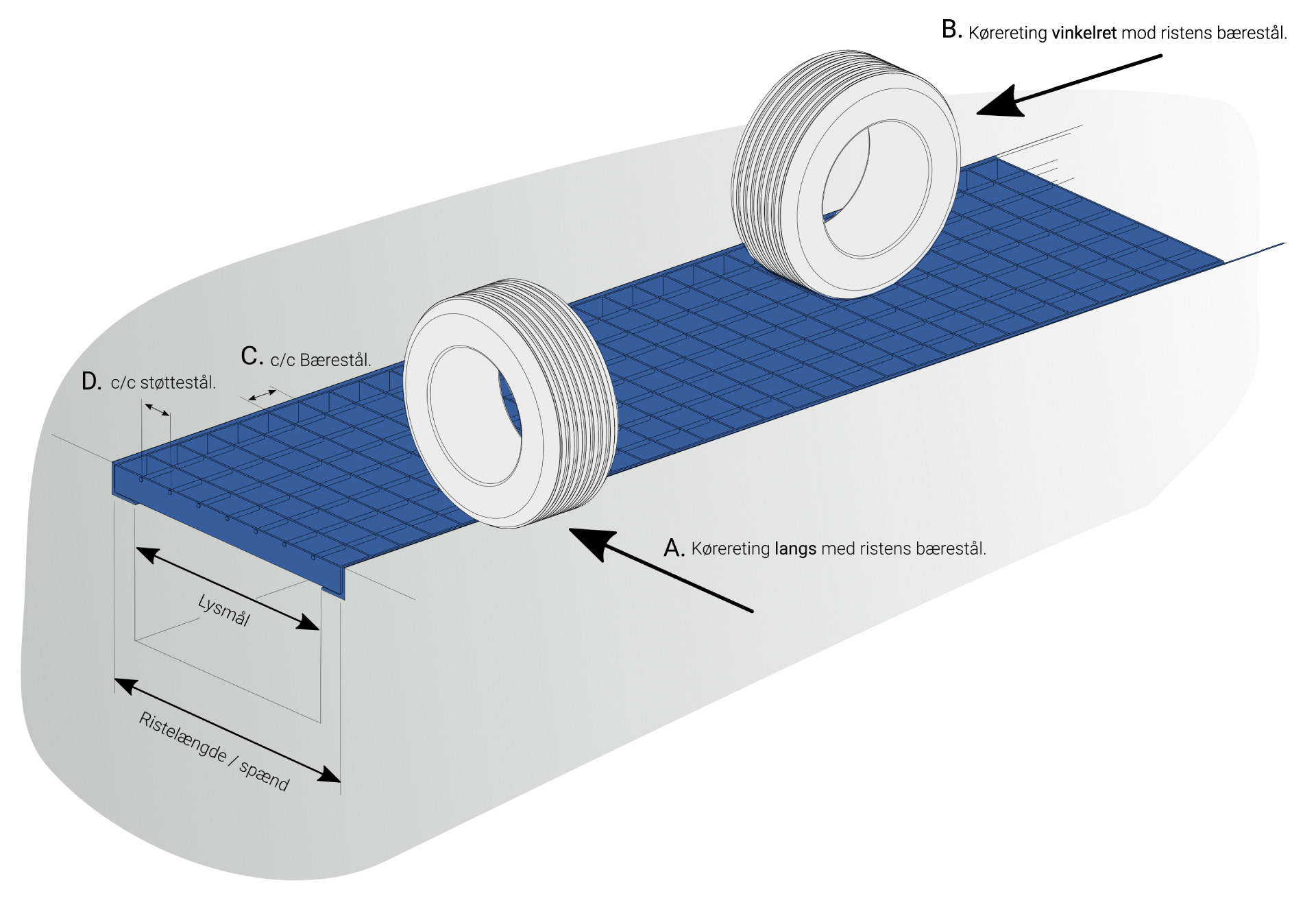

Bemærk, at for tungere lastbiler findes der to tabeller alt efter køreretningen (Se illustrationen til højre).



Personbiler maks. 3 tons

Køreriste til personbiler med en samlet maks. vægt på 3 tons.

Maskevidde: c/c 34 x 37 mm
Belastning: 10 kN pr. hjul
Belastningsareal: 100 x 100 mm
Valgfri køreretning

Betegnelse Lysmål (mm) Risteformat Indstøbningsramme Art.nr. Lagerførte
H3 50/3 300 390 x 1000 x 50 L-55 x 55 x 3 5030391001
H3 50/4 400 490 x 1000 x 50 L-55 x 55 x 3 5040491001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 50/4 600 690 x 1000 x 50 L-55 x 55 x 3 5040691001
H3 50/4 700 790 x 1000 x 50 L-55 x 55 x 3 5040791001
H3 50/4 800 890 x 1000 x 50 L-55 x 55 x 3 5040891001
H3 50/4 900 990 x 1000 x 50 L-55 x 55 x 3 5040991001
H3 60/4 1000 1114 x 1000 x 60 L-65 x 65 x 3 60411141001
H3 60/4 1100 1215 x 1000 x 60 L-65 x 65 x 3 60412151001
H3 60/4 1200 1315 x 1000 x 60 L-65 x 65 x 3 60413151001

Kørerist med en totalvægt på mellem 3-16 tons

Kørerist til mindre lastbiler med en samlet maks. vægt på 3-16 tons.

Maskevidde: c/c 34 x 37 mm
Belastning: 45 kN pr. hjul
Belastningsareal: 200 x 200 mm
Valgfri køreretning

Betegnelse Lysmål (mm) Risteformat Indstøbningsramme Art.nr. Lagerførte
H3 50/3 300 390 x 1000 x 50 L-55 x 55 x 3 5030391001
H3 50/4 400 490 x 1000 x 50 L-55 x 55 x 3 5040491001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 60/4 600 715 x 1000 x 60 L-65 x 65 x 3 60407151001
H3 60/4 700 815 x 1000 x 60 L-65 x 65 x 3 60408151001
H3 70/4 800 935 x 700 x 70 L-75 x 75 x 3 70409350701
H3 80/4 900 1054 x 700 x 80 L-85 x 85 x 3 80410540701
H3 80/4 1000 1150 x 700 x 80 L-85 x 85 x 3 8041150701
H3 80/4 1100 1250 x 700 x 80 L-85 x 85 x 3 80412500701
H3 80/4 1200 1350 x 700 x 80 L-85 x 85 x 3 80413500701

Tungere kørerist (Offentlig trafik)

Kørerist til tungere trafik.

Maskevidde: c/c 34 x 37 mm
Belastning: 57,5 kN pr. hjul
Belastningsareal: 500 x 200 mm

Betegnelse Lysmål (mm) Risteformat Indstøbningsramme Art.nr. Lagerførte
H3 50/3 300 390 x 1000 x 50 L-55 x 55 x 3 5030391001
H3 50/4 400 490 x 1000 x 50 L-55 x 55 x 3 5040491001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 60/4 500 615 x 1000 x 60 L-65 x 65 x 3 60406151001
H3 50/4 600 690 x 1000 x 50 L-55 x 55 x 3 5040691001
H3 60/4 600 715 x 1000 x 60 L-65 x 65 x 3 60407151001
H3 70/4 600 735 x 700 x 70 L-75 x 75 x 3 70407350701
H3 50/4 700 790 x 1000 x 50 L-55 x 55 x 3 5040791001
H3 60/4 700 815 x 1000 x 60 L-65 x 65 x 3 60408151001
H3 80/4 700 850 x 700 x 80 L-85 x 85 x 3 8040850701
H3 60/4 800 915 x 1000 x 60 L-65 x 65 x 3 60409151001
H3 70/4 800 935 x 700 x 70 L-75 x 75 x 3 70409350701
H3 80/4 900 1054 x 700 x 80 L-85 x 85 x 3 80410540701
H3 60/4 1000 1114 x 1000 x 60 L-65 x 65 x 3 60411141001
H3 70/4 1000 1135 x 700 x 70 L-75 x 75 x 3 70411350701
H3 80/4 1000 1150 x 700 x 80 L-85 x 85 x 3 8041150701
H3 80/4 1100 1250 x 700 x 80 L-85 x 85 x 3 80412500701
H3 80/4 1200 1350 x 700 x 80 L-85 x 85 x 3 80413500701

Maskevidde: c/c 34 x 37 mm
Belastning: 57,5 kN pr. hjul
Belastningsareal: 200 x 500 mm

Betegnelse Lysmål (mm) Risteformat Indstøbningsramme Art.nr. Lagerførte
H3 50/3 300 390 x 1000 x 50 L-55 x 55 x 3 5030391001
H3 50/4 400 490 x 1000 x 50 L-55 x 55 x 3 5040491001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 60/4 500 615 x 1000 x 60 L-65 x 65 x 3 60406151001
H3 60/4 600 715 x 1000 x 60 L-65 x 65 x 3 60407151001
H3 70/4 600 735 x 700 x 70 L-75 x 75 x 3 70407350701
H3 60/4 700 815 x 1000 x 60 L-65 x 65 x 3 60408151001
H3 80/4 700 850 x 700 x 80 L-85 x 85 x 3 8040850701
H3 70/4 800 935 x 700 x 70 L-75 x 75 x 3 70409350701
H3 80/4 900 1054 x 700 x 80 L-85 x 85 x 3 80410540701
H3 80/4 1000 1150 x 700 x 80 L-85 x 85 x 3 8041150701
H3 80/4 1100 1250 x 700 x 80 L-85 x 85 x 3 80412500701

Trucktrafik med luftgummihjul

Kørerist til trucktrafik med luftgummihjul.

Maskevidde: c/c 34 x 37 mm
Belastning: 18 kN pr. hjul
Truckens nettovægt: 2,1 tons
Løftekapacitet: 1,0 tons

Betegnelse Lysmål (mm) Risteformat Indstøbningsramme Art.nr. Lagerførte
H3 35/3 300 360 x 1000 x 35 L-40 x 40 x 3 3530361001
H3 40/3 400 470 x 1000 x 40 L-45 x 45 x 3 4030471001
H3 45/3 500 580 x 1000 x 45 L-50 x 50 x 3 4530581001
H3 50/4 600 690 x 1000 x 50 L-55 x 55 x 3 5040691001
H3 50/4 700 790 x 1000 x 50 L-55 x 55 x 3 5040791001
H3 50/4 800 890 x 1000 x 50 L-55 x 55 x 3 5040891001
H3 50/4 900 990 x 1000 x 50 L-55 x 55 x 3 5040991001
H3 60/4 1000 1114 x 1000 x 60 L-65 x 65 x 3 60411141001
H3 60/4 1100 1215 x 1000 x 60 L-65 x 65 x 3 60412151001
H3 60/4 1200 1315 x 1000 x 60 L-65 x 65 x 3 60413151001

Maskevidde: c/c 34 x 37 mm
Belastning: 28 kN pr. hjul
Truckens nettovægt: 3,1 tons
Løftekapacitet: 1,5 tons

Betegnelse Lysmål (mm) Risteformat Indstøbningsramme Art.nr. Lagerførte
H3 50/3 300 390 x 1000 x 50 L-55 x 55 x 3 5030391001
H3 40/3 400 470 x 1000 x 40 L-45 x 45 x 3 4030471001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 50/4 600 690 x 1000 x 50 L-55 x 55 x 3 5040691001
H3 50/4 700 790 x 1000 x 50 L-55 x 55 x 3 5040791001
H3 50/4 800 890 x 1000 x 50 L-55 x 55 x 3 5040891001
H3 80/4 900 1054 x 700 x 80 L-85 x 85 x 3 80410540701
H3 60/4 1000 1114 x 1000 x 60 L-65 x 65 x 3 60411141001
H3 60/4 1100 1215 x 1000 x 60 L-65 x 65 x 3 60412151001
H3 60/4 1200 1315 x 1000 x 60 L-65 x 65 x 3 60413151001

Maskevidde: c/c 34 x 37 mm
Belastning: 44 kN pr. hjul
Truckens nettovægt: 4,4 tons
Løftekapacitet: 2,5 tons

Betegnelse Lysmål (mm) Risteformat Indstøbningsramme Art.nr. Lagerførte
H3 50/4 400 490 x 1000 x 50 L-55 x 55 x 3 5040491001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 60/4 600 715 x 1000 x 60 L-65 x 65 x 3 60407151001
H3 60/4 700 815 x 1000 x 60 L-65 x 65 x 3 60408151001
H3 70/4 800 935 x 700 x 70 L-75 x 75 x 3 70409350701
H3 80/4 900 1054 x 700 x 80 L-85 x 85 x 3 80410540701
H3 80/4 1000 1150 x 700 x 80 L-85 x 85 x 3 8041150701
H3 80/4 1100 1250 x 700 x 80 L-85 x 85 x 3 80412500701
H3 80/4 1200 1350 x 700 x 80 L-85 x 85 x 3 80413500701

Maskevidde: c/c 34 x 37 mm
Belastning: 63 kN pr. hjul
Truckens nettovægt: 6,0 tons
Løftekapacitet: 4,0 tons

Betegnelse Lysmål (mm) Risteformat Indstøbningsramme Art.nr. Lagerførte
H3 60/4 500 615 x 1000 x 60 L-65 x 65 x 3 60406151001
H3 70/4 600 735 x 700 x 70 L-75 x 75 x 3 70407350701
H3 80/4 700 850 x 700 x 80 L-85 x 85 x 3 8040850701

Trucktrafik med homogene dæk

Kørerist til trucktrafik med homogene dæk.

Maskevidde: c/c 34 x 37 mm
Belastning: 26 kN pr. hjul
Truckens nettovægt: 2,1 tons
Løftekapacitet: 1,0 tons

Betegnelse Lysmål (mm) Risteformat Indstøbningsramme Art.nr. Lagerførte
H3 50/3 300 390 x 1000 x 50 L-55 x 55 x 3 5030391001
H3 40/3 400 470 x 1000 x 40 L-45 x 45 x 3 4030471001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 50/4 600 690 x 1000 x 50 L-55 x 55 x 3 5040691001
H3 50/4 700 790 x 1000 x 50 L-55 x 55 x 3 5040791001
H3 50/4 800 890 x 1000 x 50 L-55 x 55 x 3 5040891001
H3 50/4 900 990 x 1000 x 50 L-55 x 55 x 3 5040991001
H3 60/4 1000 1114 x 1000 x 60 L-65 x 65 x 3 60411141001
H3 60/4 1100 1215 x 1000 x 60 L-65 x 65 x 3 60412151001
H3 60/4 1200 1315 x 1000 x 60 L-65 x 65 x 3 60413151001

Maskevidde: c/c 34 x 37 mm
Belastning: 40 kN pr. hjul
Truckens nettovægt: 3,1 tons
Løftekapacitet: 1,5 tons

Betegnelse Lysmål (mm) Risteformat Indstøbningsramme Art.nr. Lagerførte
H3 50/3 300 390 x 1000 x 50 L-55 x 55 x 3 5030391001
H3 50/4 400 490 x 1000 x 50 L-55 x 55 x 3 5040491001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 50/4 600 690 x 1000 x 50 L-55 x 55 x 3 5040691001
H3 60/4 700 815 x 1000 x 60 L-65 x 65 x 3 60408151001
H3 60/4 800 915 x 1000 x 60 L-65 x 65 x 3 60409151001
H3 80/4 900 1054 x 700 x 80 L-85 x 85 x 3 80410540701
H3 70/4 1000 1135 x 700 x 70 L-75 x 75 x 3 70411350701
H3 80/4 1100 1250 x 700 x 80 L-85 x 85 x 3 80412500701
H3 80/4 1200 1350 x 700 x 80 L-85 x 85 x 3 80413500701

Maskevidde: c/c 34 x 37 mm
Belastning: 63 kN pr. hjul
Truckens nettovægt: 4,4 tons
Løftekapacitet: 2,5 tons

Betegnelse Lysmål (mm) Risteformat Indstøbningsramme Art.nr. Lagerførte
H3 60/4 500 615 x 1000 x 60 L-65 x 65 x 3 60406151001
H3 70/4 600 735 x 700 x 70 L-75 x 75 x 3 70407350701
H3 80/4 700 850 x 700 x 80 L-85 x 85 x 3 8040850701

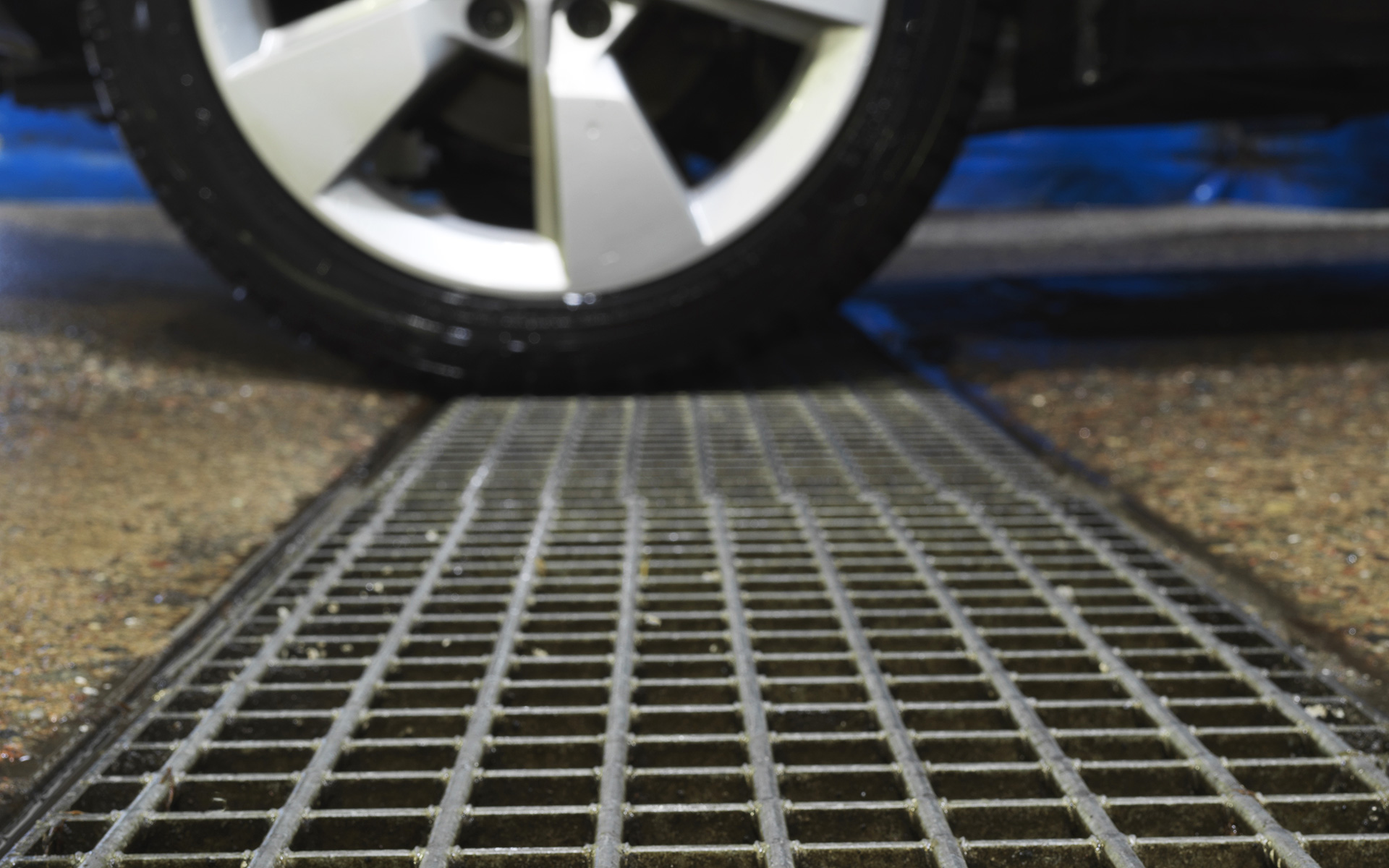

Kørerist bestilt efter mål

Ud over det lagerførte sortiment af gitterriste tilbyder Weland også målspecifikke gitre i mange versioner og typer. Hver gitterristtype har sit anvendelsesområde som for eksempel gangtrafik, forskellige typer af kørerist, entréer osv. Gitterristen kan bestilles med forskellige bærestangshøjder, maskevidder og formater. Gitterriste efter mål skæres og tilpasses efter kundens ønsker. Vi hjælper gerne til med projektering.

Specialstørrelser på indstøbningsrammer og andre stålunderlag fremstilles på bestilling. Kontakt os for yderlige information.





Kørerist i rustfrit materiale

Gitterristen fremstilles da i en rustfri kval. 1.4420 i bejdset  udførelse.

Maskevidde: c/c 34 x 37 mm
Risthøjde: 50 mm
Kantstang: 25 mm
Udførelse: Rustfrit 1.4420 ubehandlet og bejdset



Betegnelse Bærestang (mm) Overfladebehandling Art.nr.
H3 RF 50/3 Ubehandlet HD03503021
H3 RF 50/3 Bejdset HD03503321
