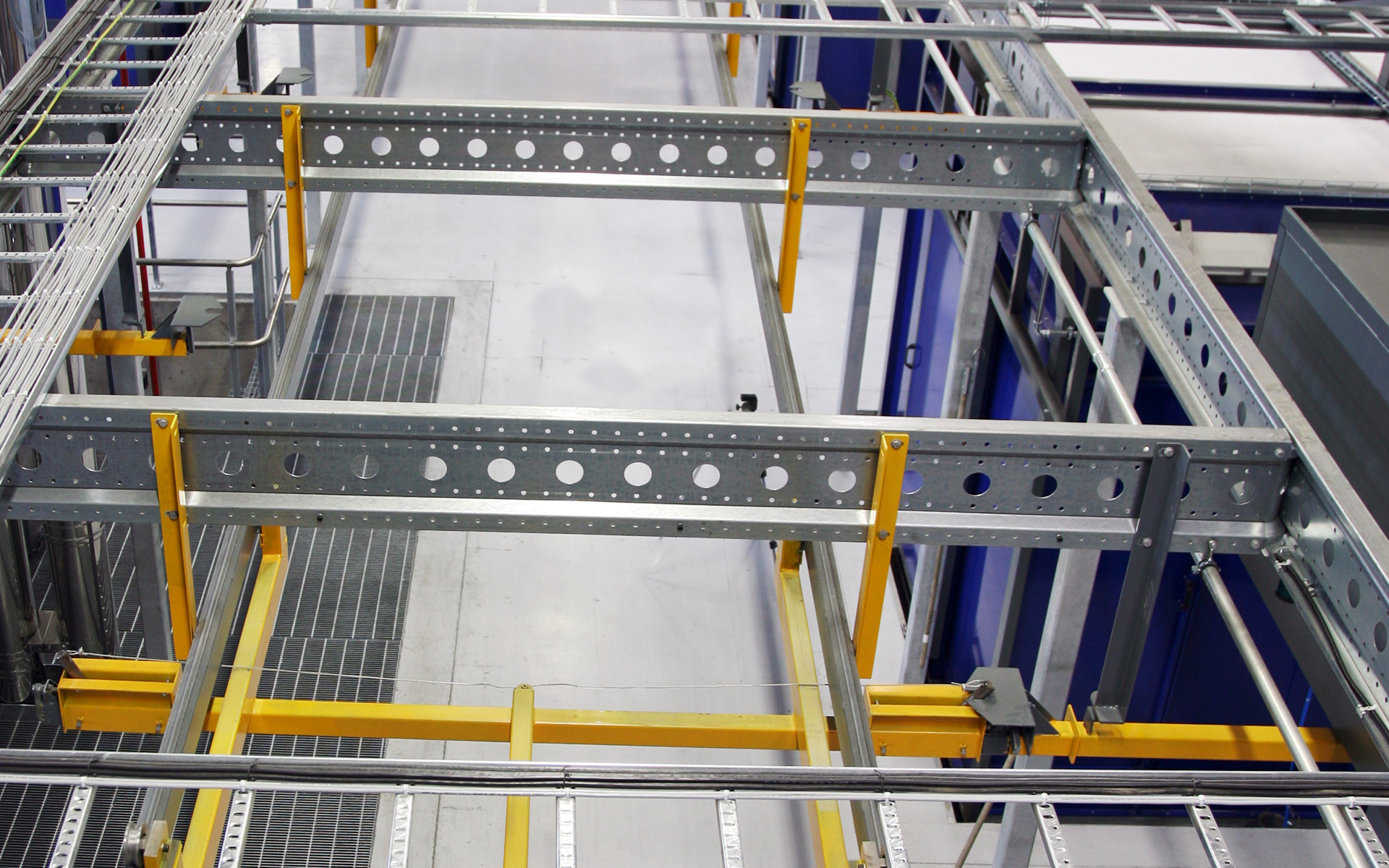

Weland Sigmabjælken er en profil med lav vægt og stor robusthed. Sigmabjælken er meget velegnet fx til konstruktioner af indskudte dæk.
Sigmabjælke

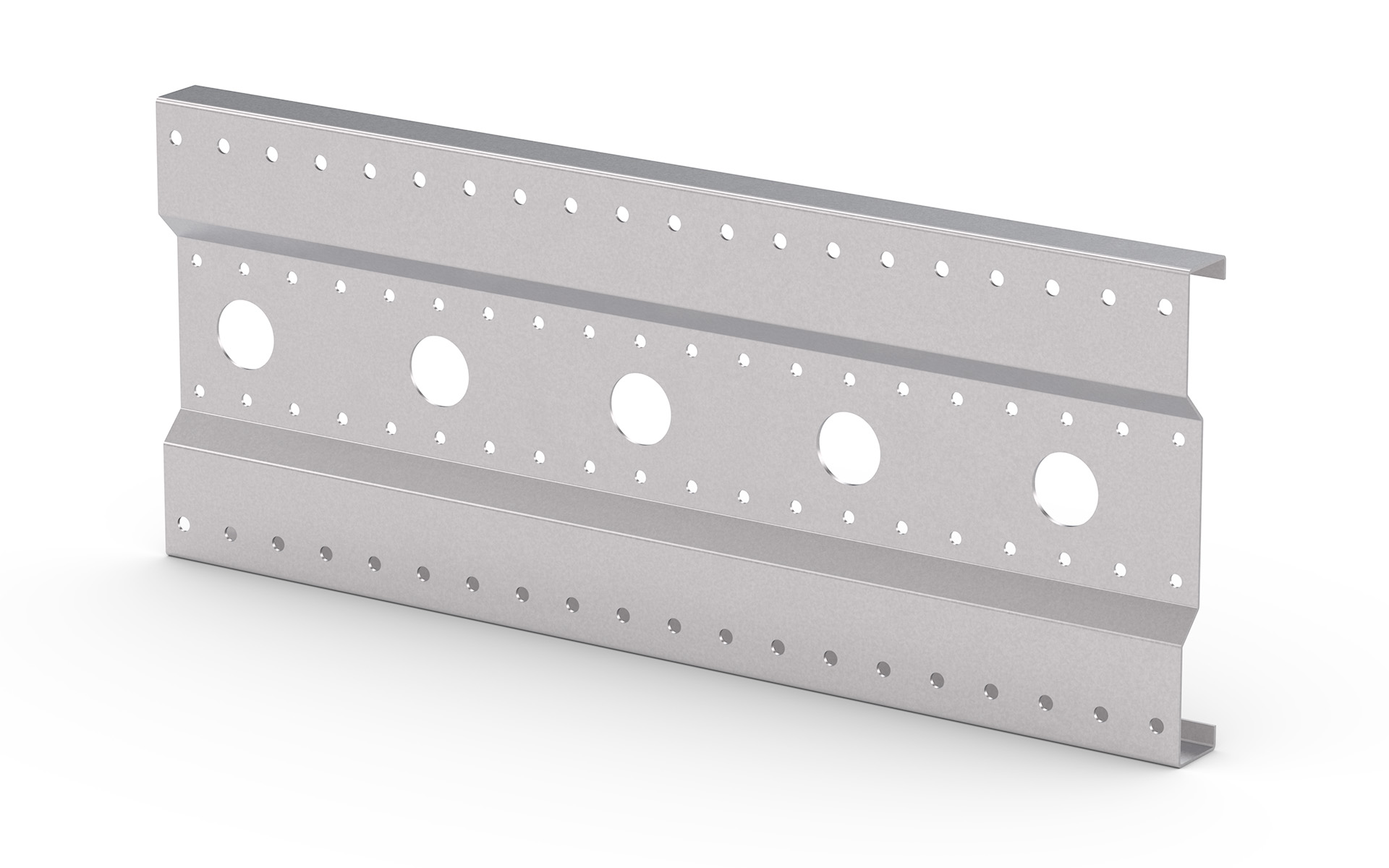

Sigma-bjælken er fremstillet af stål med flydespænding 350 N/mm2. De er i Zink Magnesium i henhold til ZM310 og fås i en række standardhøjder, godstykkelser og længder, og de kan bruges både indendørs og udendørs uden yderligere overfladebehandling.

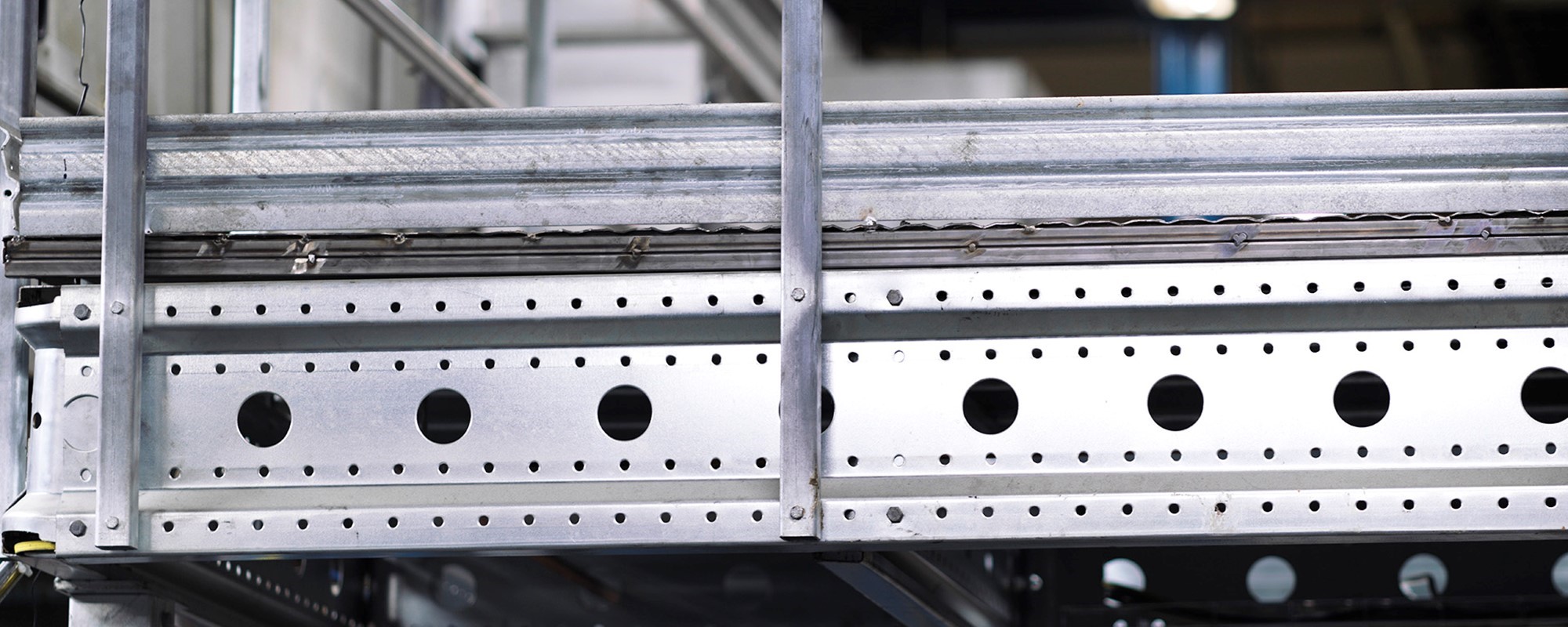

Bjælkerne har stansede huller med en fordeling på 50 mm og er tilpasset vores monteringsbeslag og gelændersystemer. Det betyder, at monteringen foregår let og hurtigt, helt uden svejsninger. En anden stor fordel er, at Sigmabjælkerne er så lette, at du sjældent har brug for hjælp til at løfte dem. Vores letteste model vejer under 6 kg/lpm. Desuden er der større huller i midten af bjælken til trækning af elledninger og rør.
Se dokumentationen længere nede på siden for data om tværsnit.
Udførelse: Zink Magnesium iht. ZM310
| Bjælkehøjde (mm) | Emnetykkelse (mm) | Art.nr. | Lagerført fabrik |
|---|---|---|---|
| 200 | 2,0 | 1951101202 | |
| 200 | 3,0 | 1951101302 | |
| 200 | 4,0 | 1951101402 | |
| 200 | 5,0 | 1951101502 | |
| 300 | 2,0 | 1951101203 | |
| 300 | 3,0 | 1951101303 | |
| 300 | 4,0 | 1951101403 | |
| 300 | 5,0 | 1951101503 | |
| 400 | 2,0 | 1951101204 | |
| 400 | 3,0 | 1951101304 | |
| 400 | 4,0 | 1951101404 | |
| 400 | 5,0 | 1951101504 |

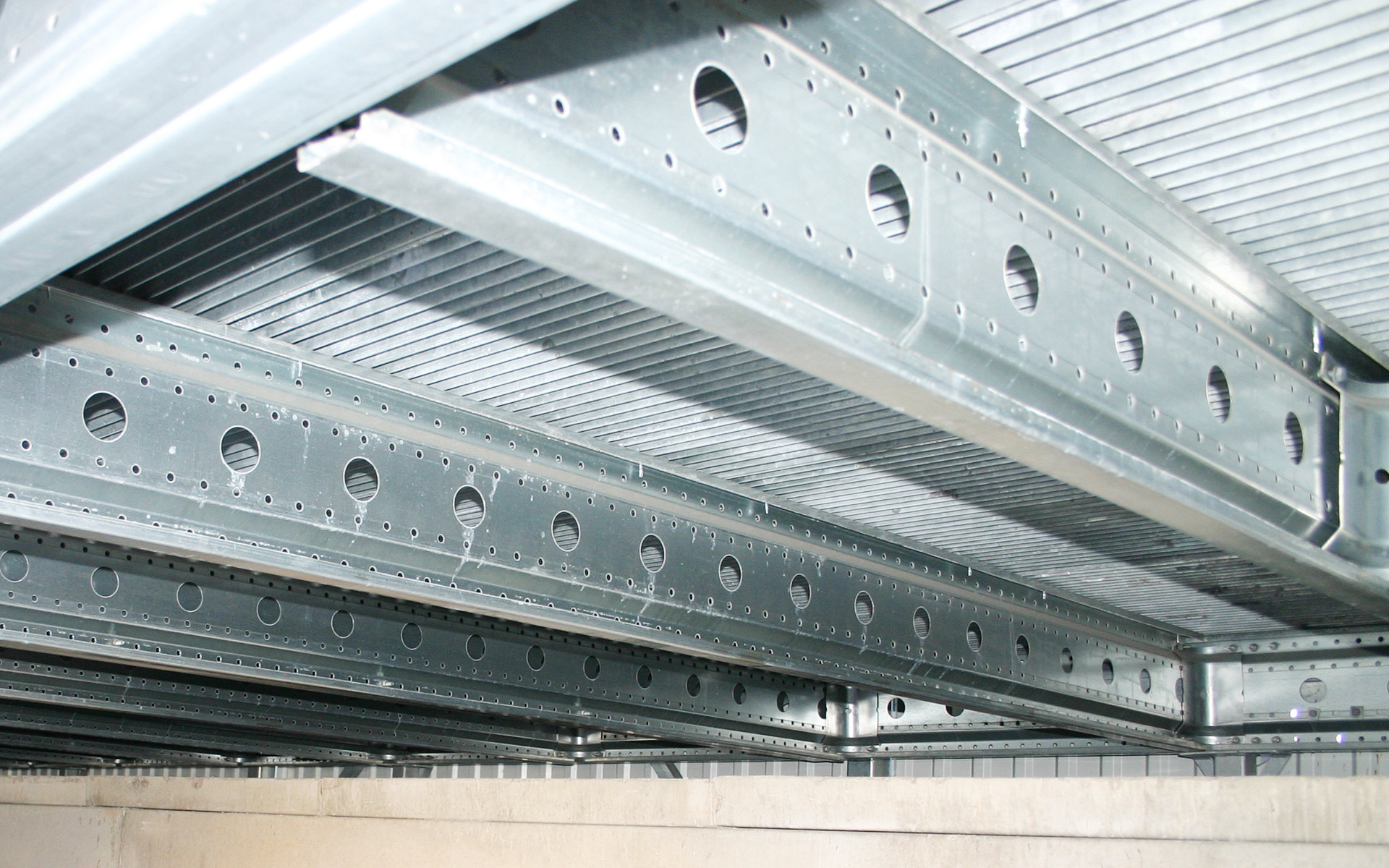

Vi lagerfører Sigmabjælker i længderne 6000 og 8000 mm til øjeblikkelig levering. Bjælken er 200-400 mm høj og har en emnetykkelse på 2-5 mm. Strækgrænsen er 350 N/mm2. Vi tilbyder også tilskæring.
| Længde (mm) | Højde (mm) | Emnetykkelse (mm) | Art.nr. | Lagerført fabrik |
|---|---|---|---|---|
| 6000 | 200 | 2,0 | 195110520206000 | |
| 8000 | 200 | 2,0 | 195110520208000 | |
| 6000 | 300 | 2,0 | 195110520306000 | |
| 8000 | 300 | 2,0 | 195110520308000 | |
| 6000 | 400 | 2,0 | 195110520406000 | |
| 8000 | 400 | 2,0 | 195110520408000 | |
| 6000 | 200 | 3,0 | 195110530206000 | |
| 8000 | 200 | 3,0 | 195110530208000 | |
| 6000 | 300 | 3,0 | 195110530306000 | |
| 8000 | 300 | 3,0 | 195110530308000 | |
| 6000 | 400 | 3,0 | 195110530406000 | |
| 8000 | 400 | 3,0 | 195110530408000 | |
| 6000 | 200 | 4,0 | 195110540206000 | |
| 8000 | 200 | 4,0 | 195110540208000 | |
| 6000 | 300 | 4,0 | 195110540306000 | |
| 8000 | 300 | 4,0 | 195110540308000 | |
| 6000 | 400 | 4,0 | 195110540406000 | |
| 8000 | 400 | 4,0 | 195110540408000 | |
| 6000 | 200 | 5,0 | 195110550206000 | |
| 8000 | 200 | 5,0 | 195110550208000 | |
| 6000 | 300 | 5,0 | 195110550306000 | |
| 8000 | 300 | 5,0 | 195110550308000 | |
| 6000 | 400 | 5,0 | 195110550406000 | |
| 8000 | 400 | 5,0 | 195110550408000 |
Beslag
Vi lagerfører flere forskellige beslag til enkel og stabil sammenføjning af Sigmabjælker til ønskede konstruktioner. Det hele bygger på sammenskruning via eksisterende huller i Sigmabjælkerne og beslagene.

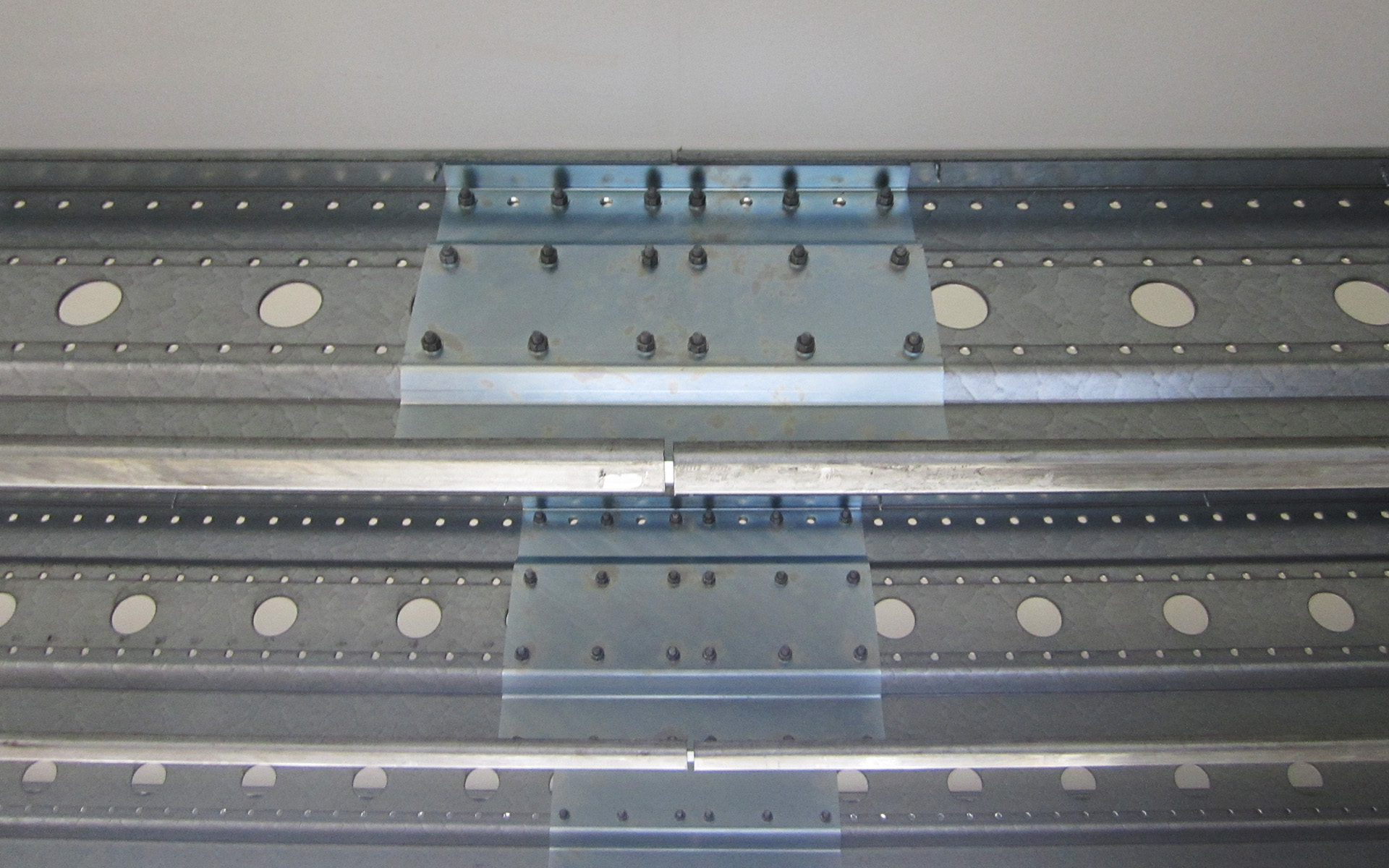

På lager findes bjælkesamlinger (længde 500 mm) til alle Sigmabjælkehøjderne.
Sektionsgelændere i stål, som monteres helt uden svejsning, fås også som tilbehør.
Udførelse: Zink Magnesium iht. ZM310
| Betegnelse (mm) | Højde (mm) | Art.nr. | Lagerført fabrik |
|---|---|---|---|
| Balkskarv modell 200 | 188 | 19511040018 | |
| Balkskarv modell 300 | 288 | 19511040020 | |
| Balkskarv modell 400 | 388 | 19511040022 |
På lager findes bjælkesamlinger (længde 500 mm) til alle Sigmabjælkehøjderne.
Sektionsgelændere i stål, som monteres helt uden svejsning, fås også som tilbehør.
Udførelse: Zink Magnesium iht. ZM310
| Betegnelse (mm) | Højde (mm) | Art.nr. | Lagerført fabrik |
|---|---|---|---|
| Balkskarv modell 200 | 188 | 19511040019 | |
| Balkskarv modell 300 | 288 | 19511040021 | |
| Balkskarv modell 400 | 388 | 19511040023 |

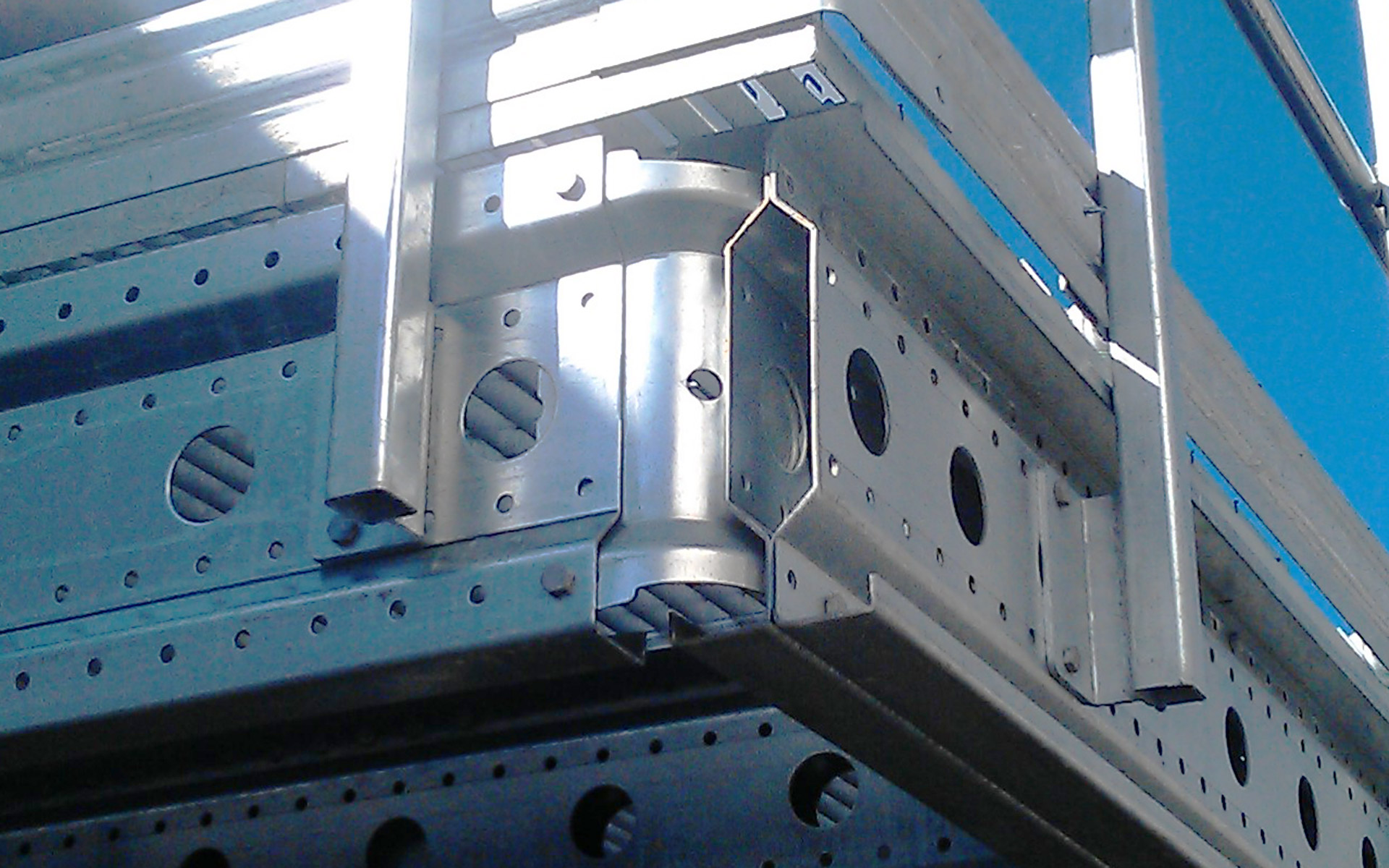

Bruges til retvinklede hjørner og andre retvinklede sammenføjninger af Sigmabjælker i samme højde. På lager findes hjørnebeslag til alle Sigmabjælkehøjder.
Udførelse: Zink Magnesium iht. ZM310
| Betegnelse (mm) | Højde (mm) | Art.nr. | Lagerført fabrik |
|---|---|---|---|
| Hörnfog modell 200 | 200 | 19511040015 | |
| Hörnfog modell 300 | 300 | 19511040016 | |
| Hörnfog modell 400 | 400 | 19511040017 |
Overfladebehandling
Vores Sigma-bjælke er som standard i Zink Magnesium ZM310 for at modstå høje miljøbelastninger. Metoden giver en meget stærk beskyttelse mod korrosion. For mere information om vores andre overfladebehandlinger, besøg venligst vores side for overfladebehandling.
Varmforzinket
Dokumentation
Produkthåndbog 7 udg.
Belastningstabel Sigmabjælk
Cross-section data Sigma beams
