Gelænderudfyldning
Supplerende information om vores forskellige gelænderudfyldninger.

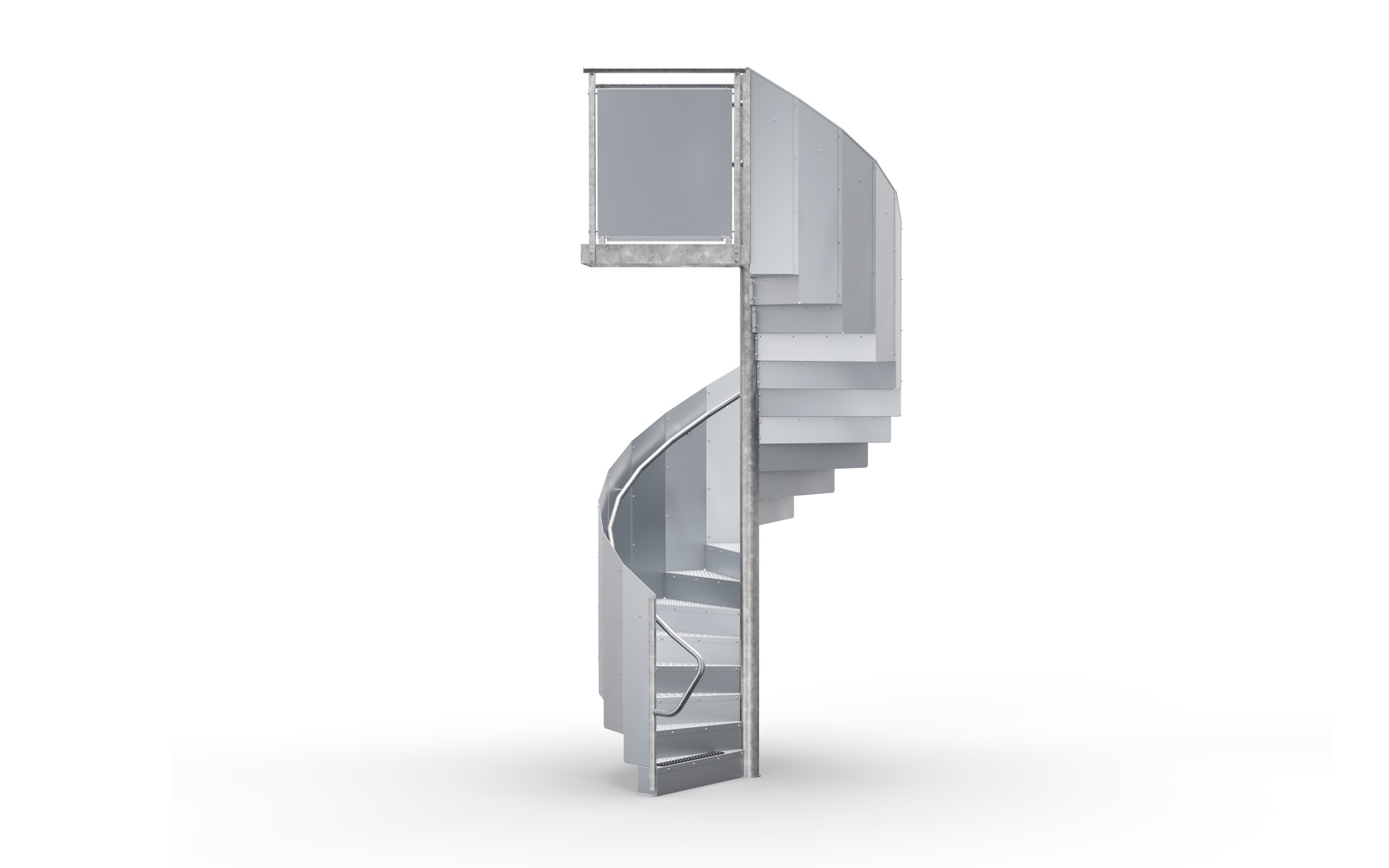

Gelænderet Tæt er en helt tæt mulighed uden nogen form for mønsterperforering.

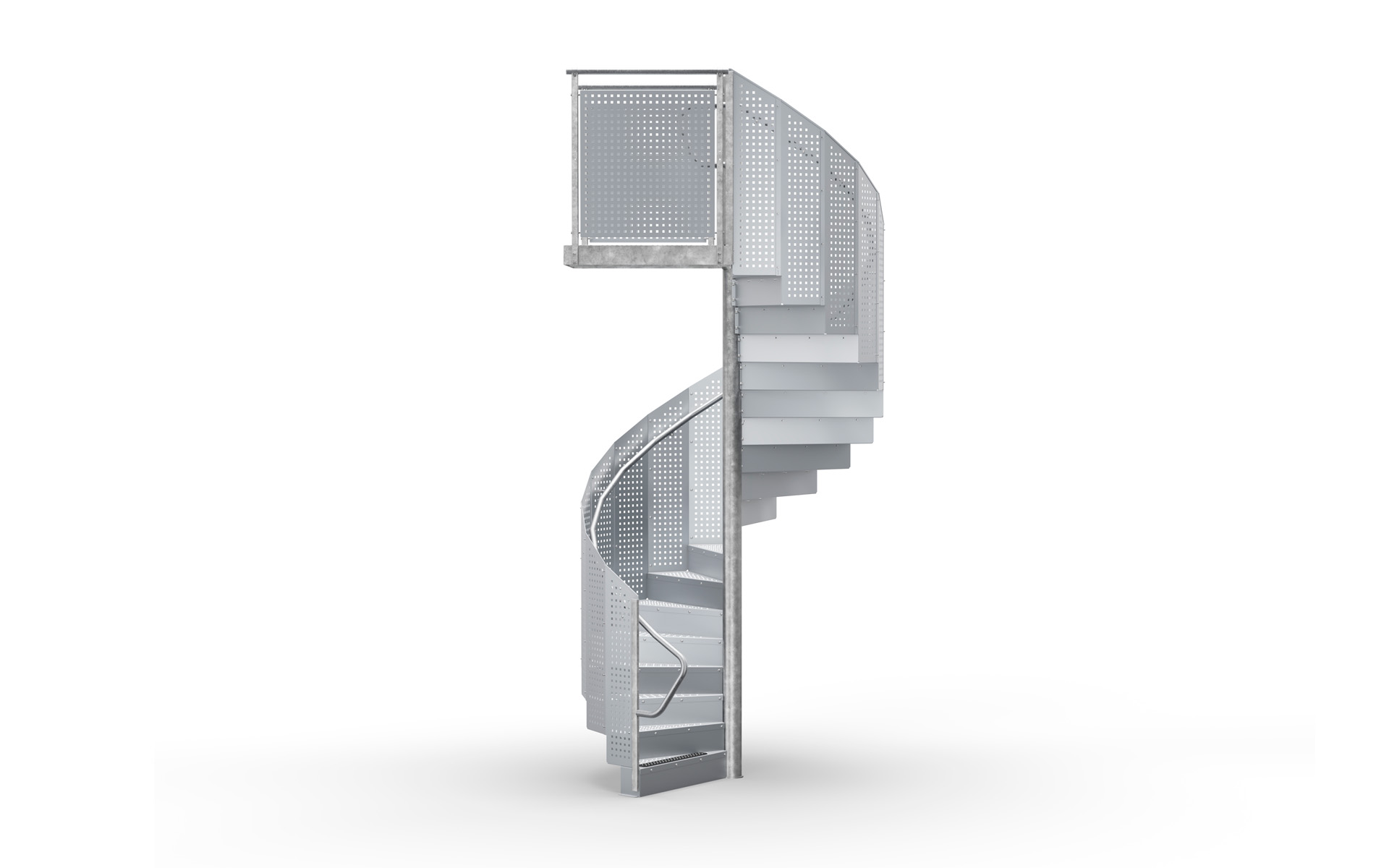

Gelænderfyldning med kvadratiske huller med mål 15×15, kvadratisk deling c/c 40 mm som på billedet, men vi tilbyder også andre huller og delinger.
Vores mest anvendte mønstre er:
- 15×15, kvadratdeling c/c 40
- 20×20, kvadratdeling c/c 50
Andre varianter kan også tilbydes.

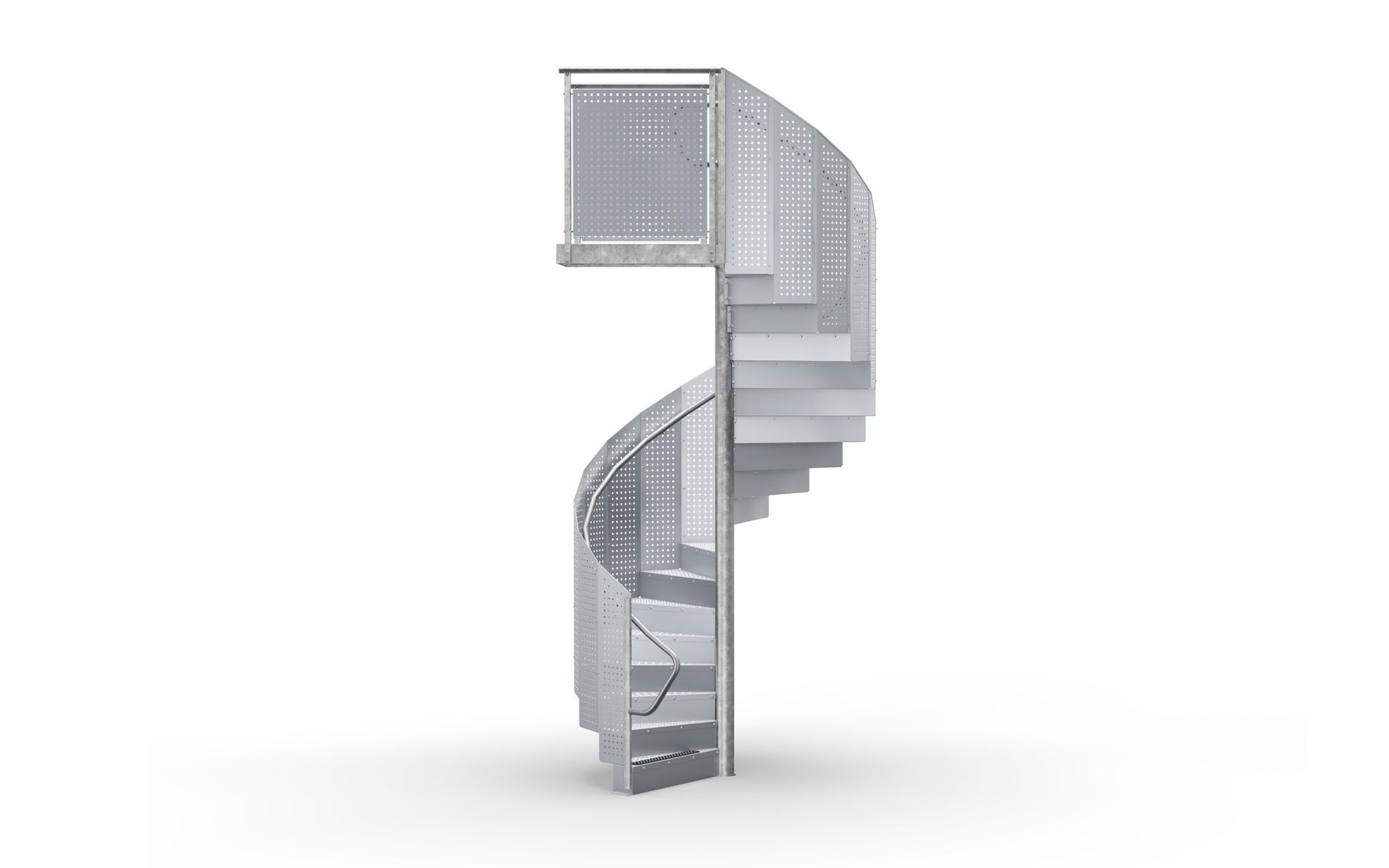

Gelænderudfyldning med runde huller med diameter 15 mm og kvadratisk deling c/c 40 mm som på billedet, men vi tilbyder også andre huller og delinger.
Vores mest anvendte mønstre er:
- ø15, kvadratdeling c/c 40
- ø20, kvadratdeling c/c 50
- ø15, trekantdeling c/c 50
- ø20, trekantdeling c/c 60
Andre varianter kan også tilbydes.

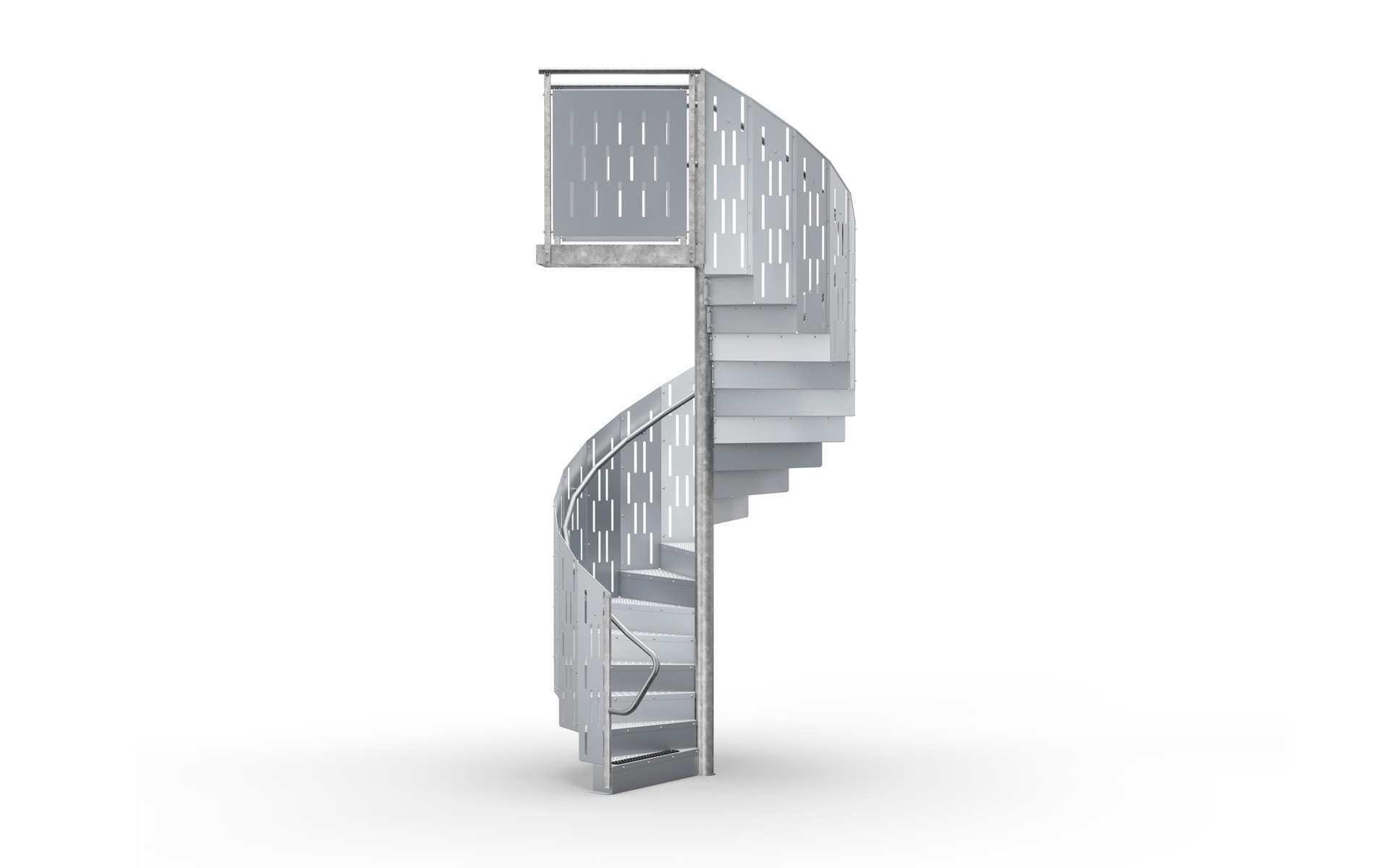

Gelænderudfyldning med aflange, profilerede, afrundede huller med mål 20×220 mm.

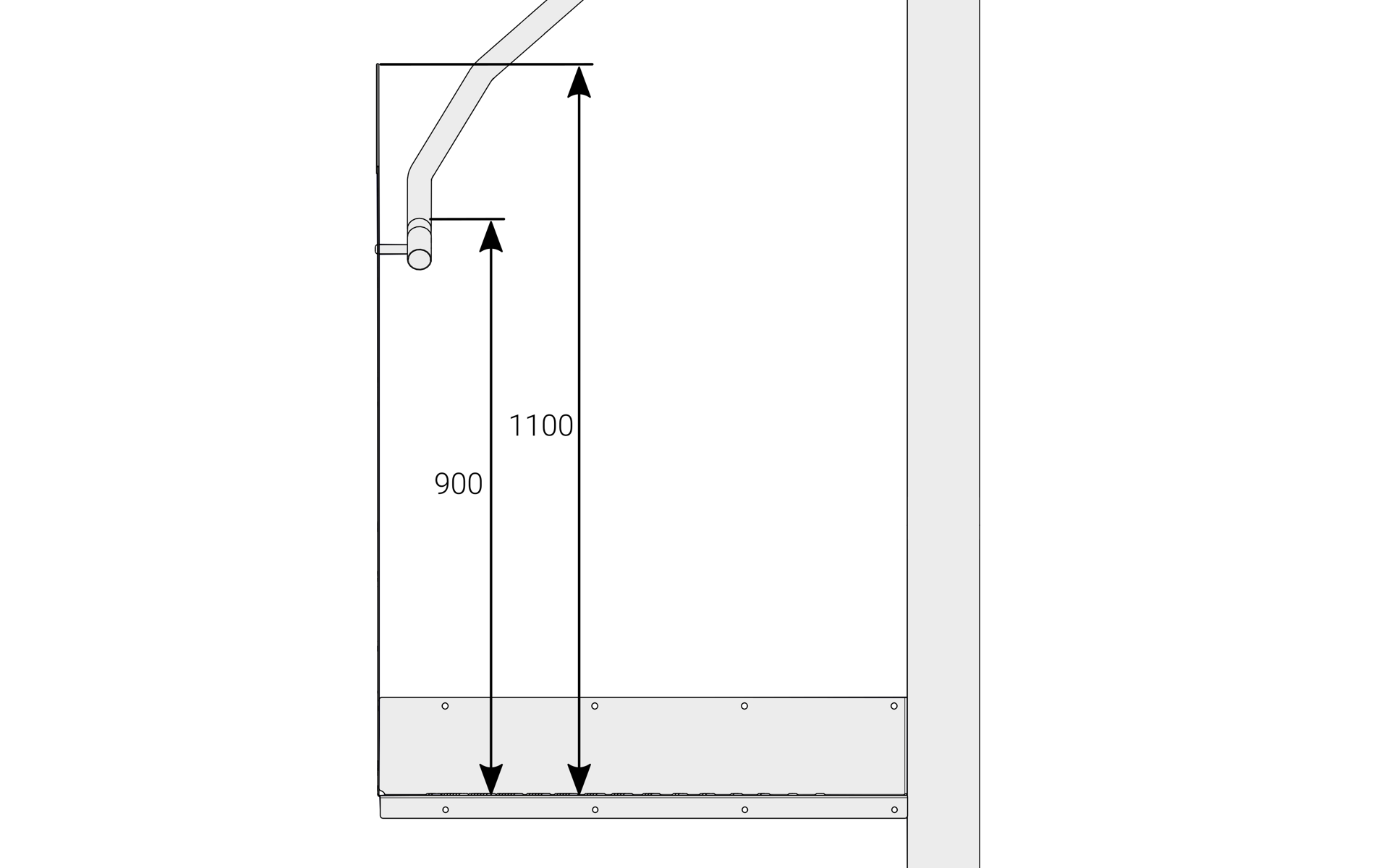

Højde gelænder
Gelænderhøjden er 1100 mm ved trinforkant. Håndlisten placeres i højde 900 mm inden for gelænderets radius. Gelænderhøjden på reposen er 1100 mm som standard.

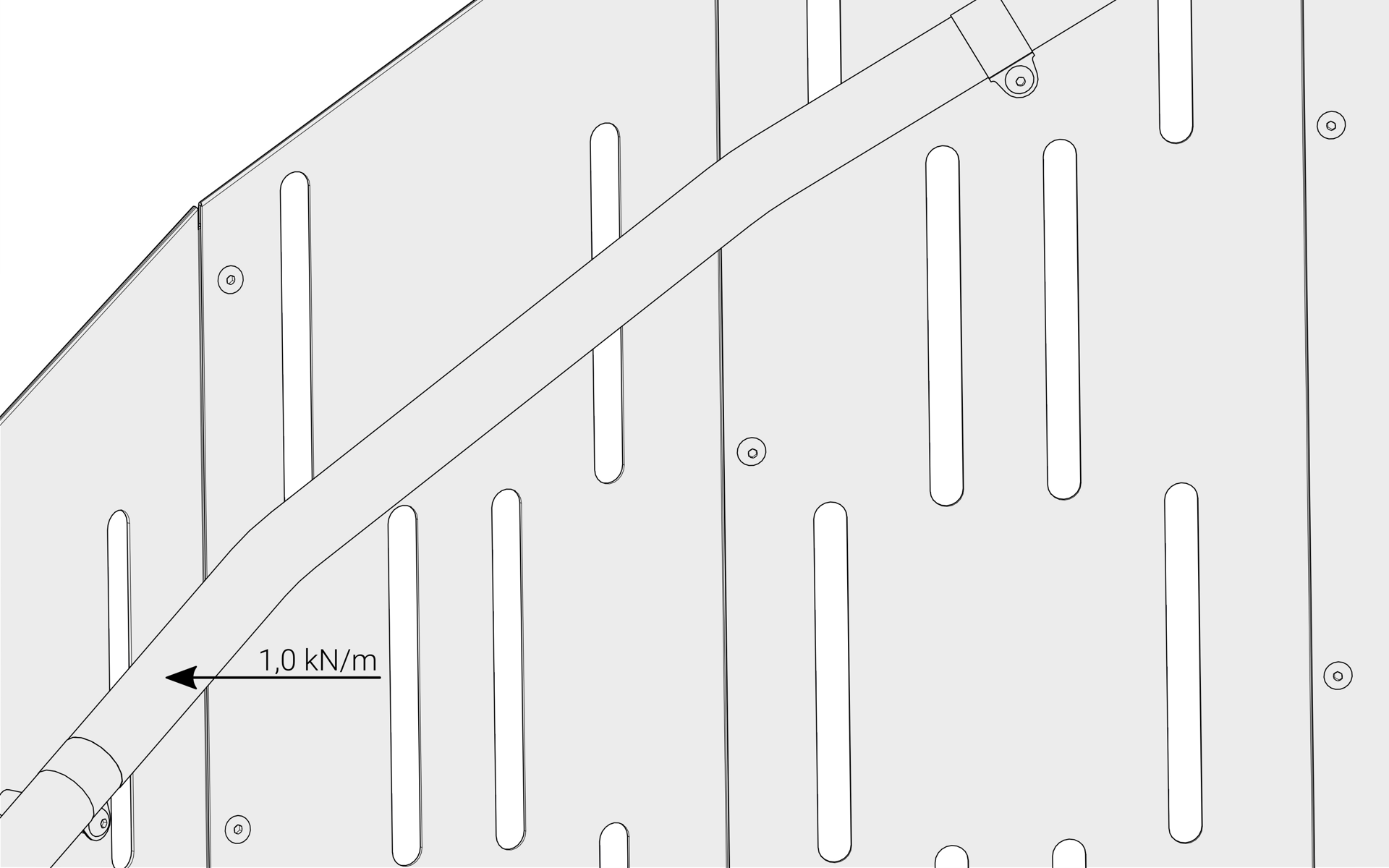

Belastning gelænder
Gelænderet er dimensioneret til at kunne tåle en belastning på 1,0 kN/m håndliste.

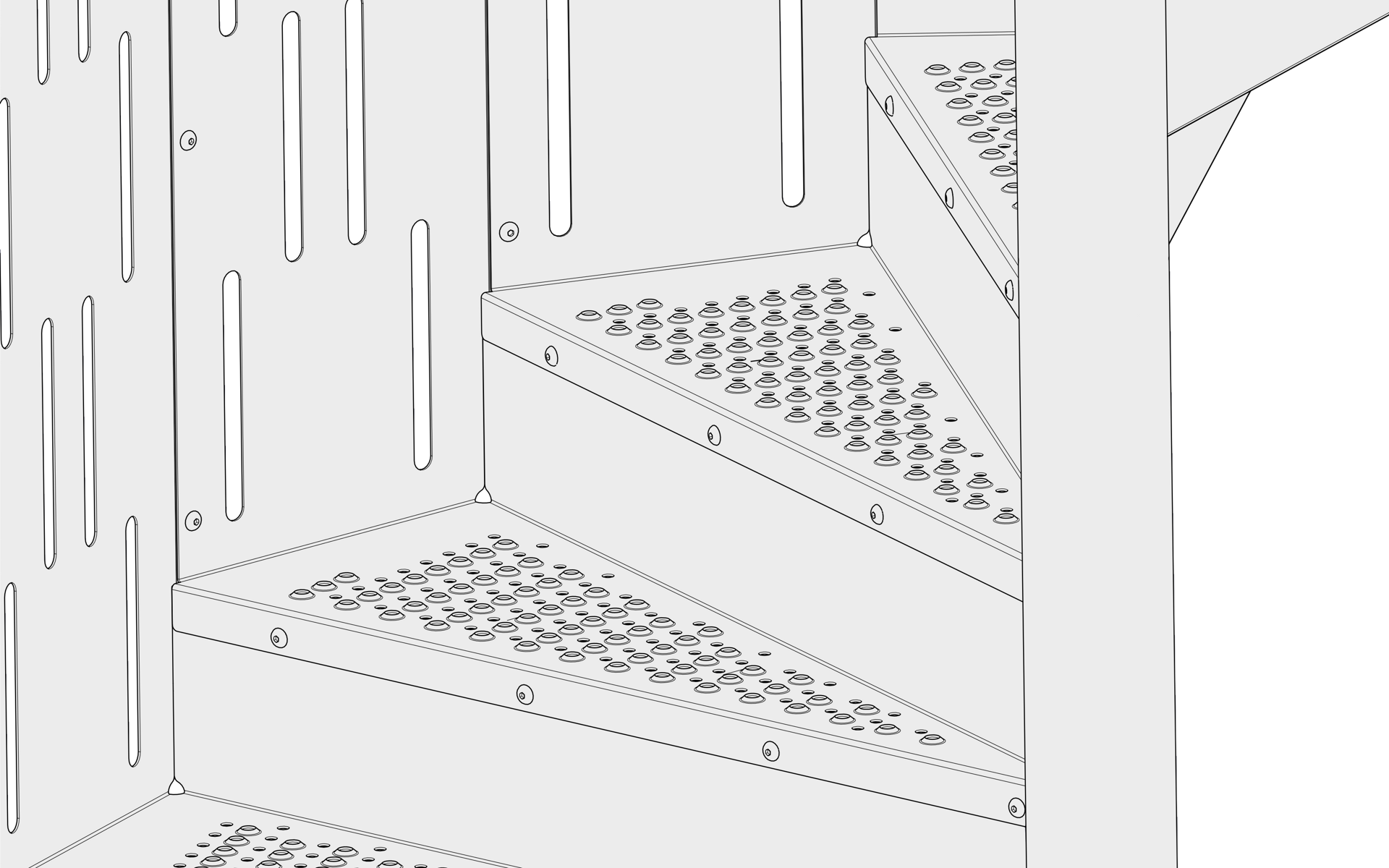

Børnesikring
Med børnesikring mens, at ingen breddeåbninger er større end 89 mm.

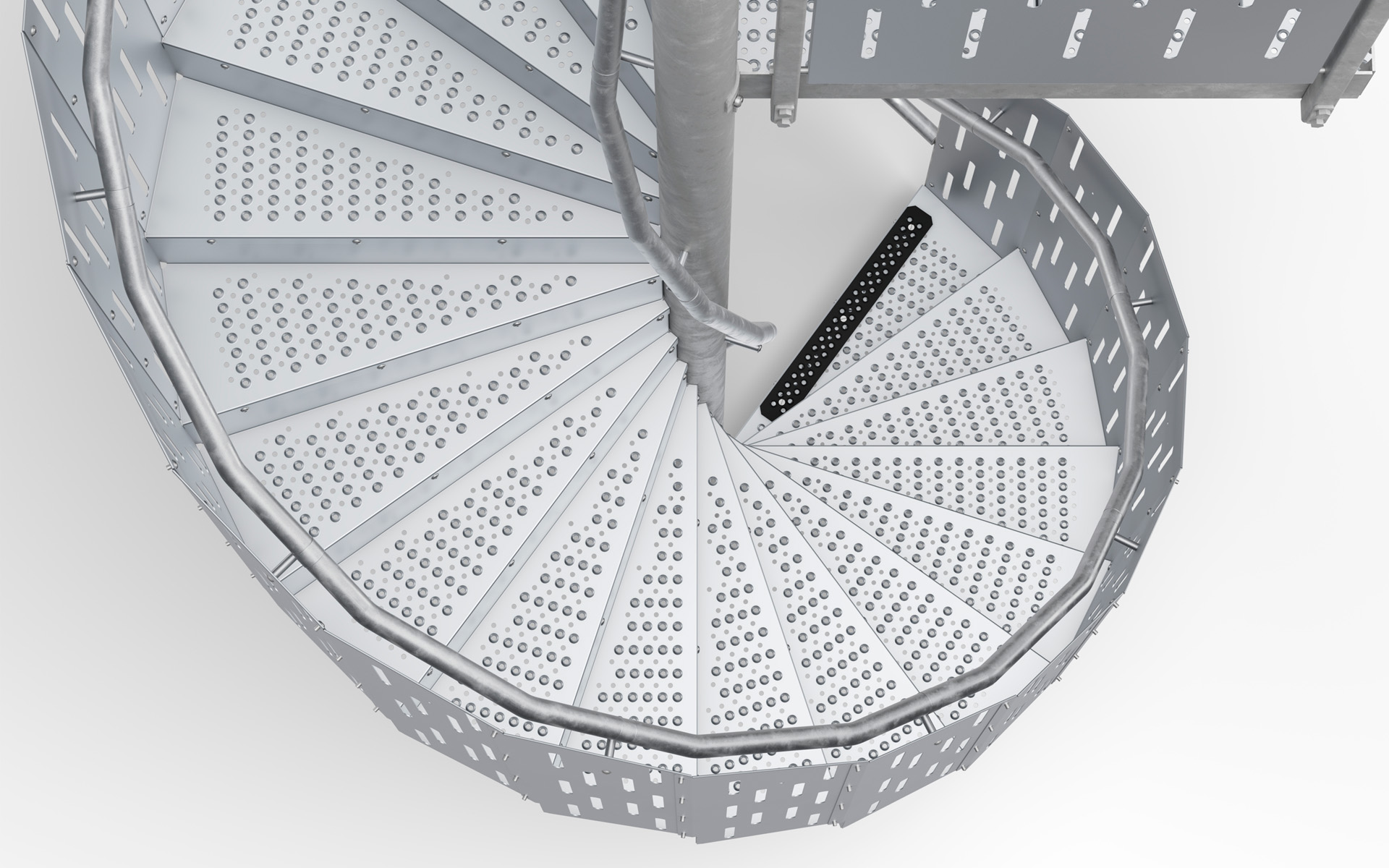

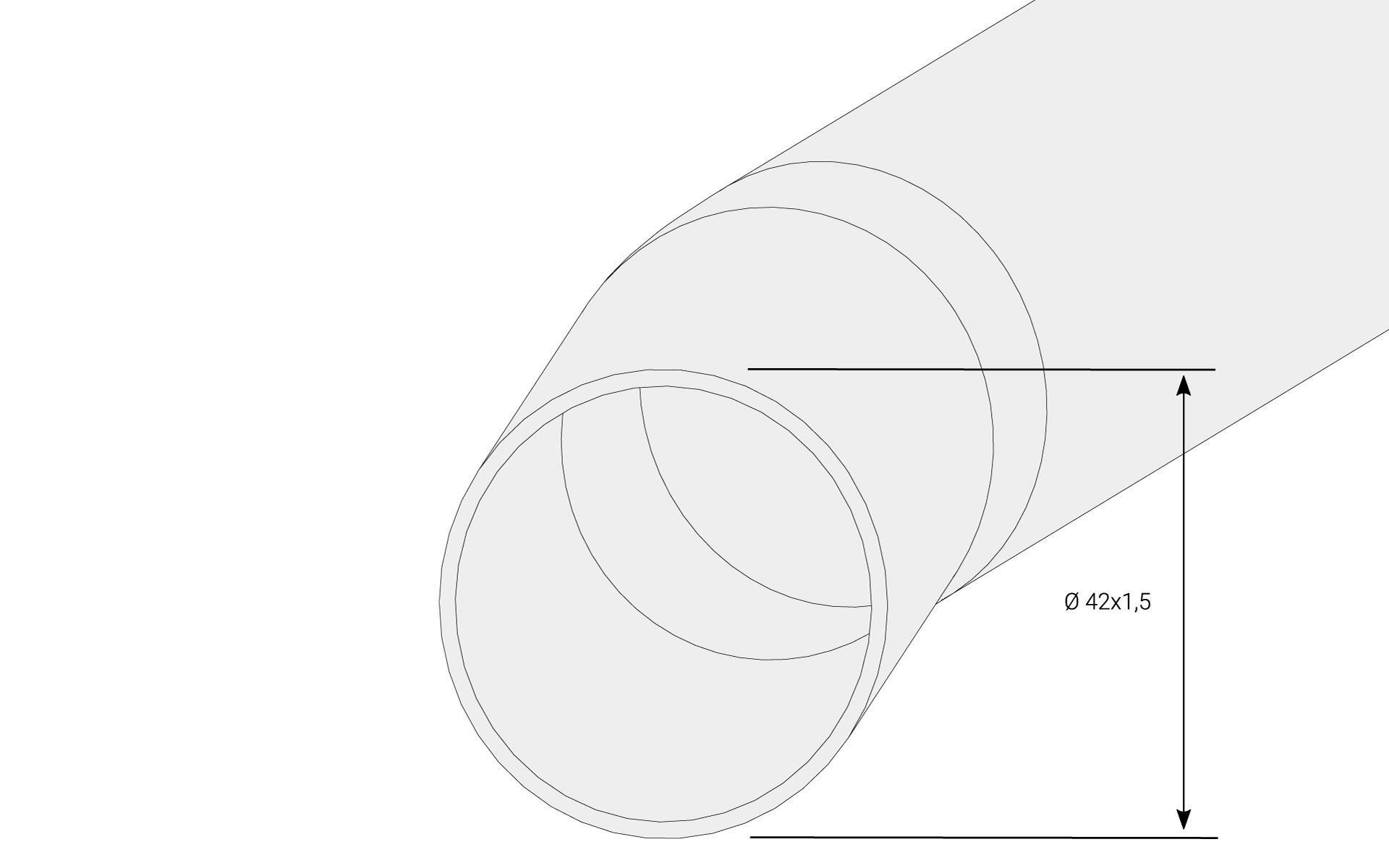

Håndlister
Som standard er håndlisten af rør med en dimension på Ø 42 mm.
Trappetrin
Supplerende information om trintyper.

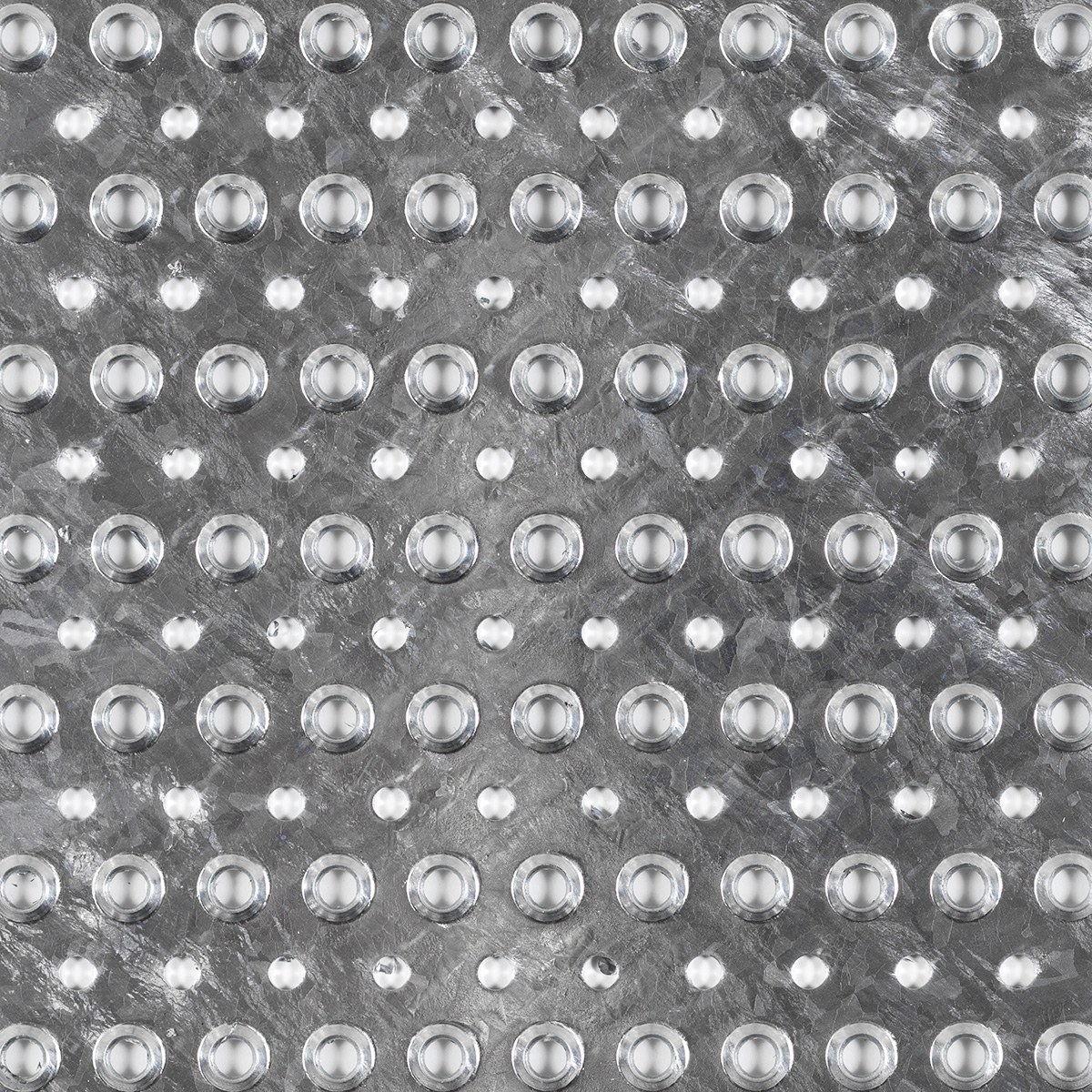

Trappetrin af hulrist i varmforzinket udførelse. Hulmønster ø 10 mm med triangulær deling 30 mm. Halvdelen af hullerne fremstilles med krave for optimal skrabefunktion.

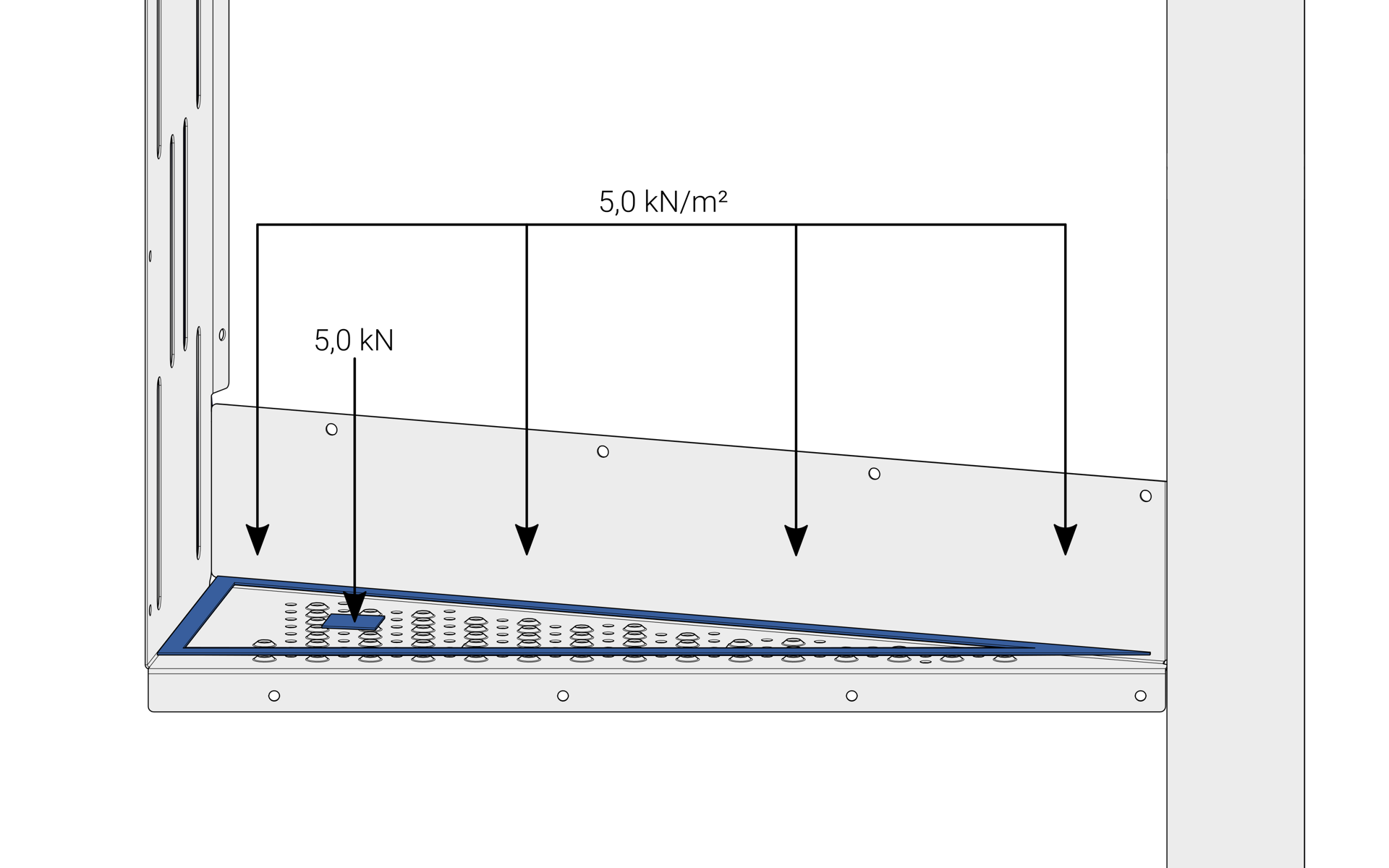

Belastning på trin
Trinnene er dimensioneret til en fordelt belastning på 5,0 kN/m² eller en punktbelastning på 5,0 kN.

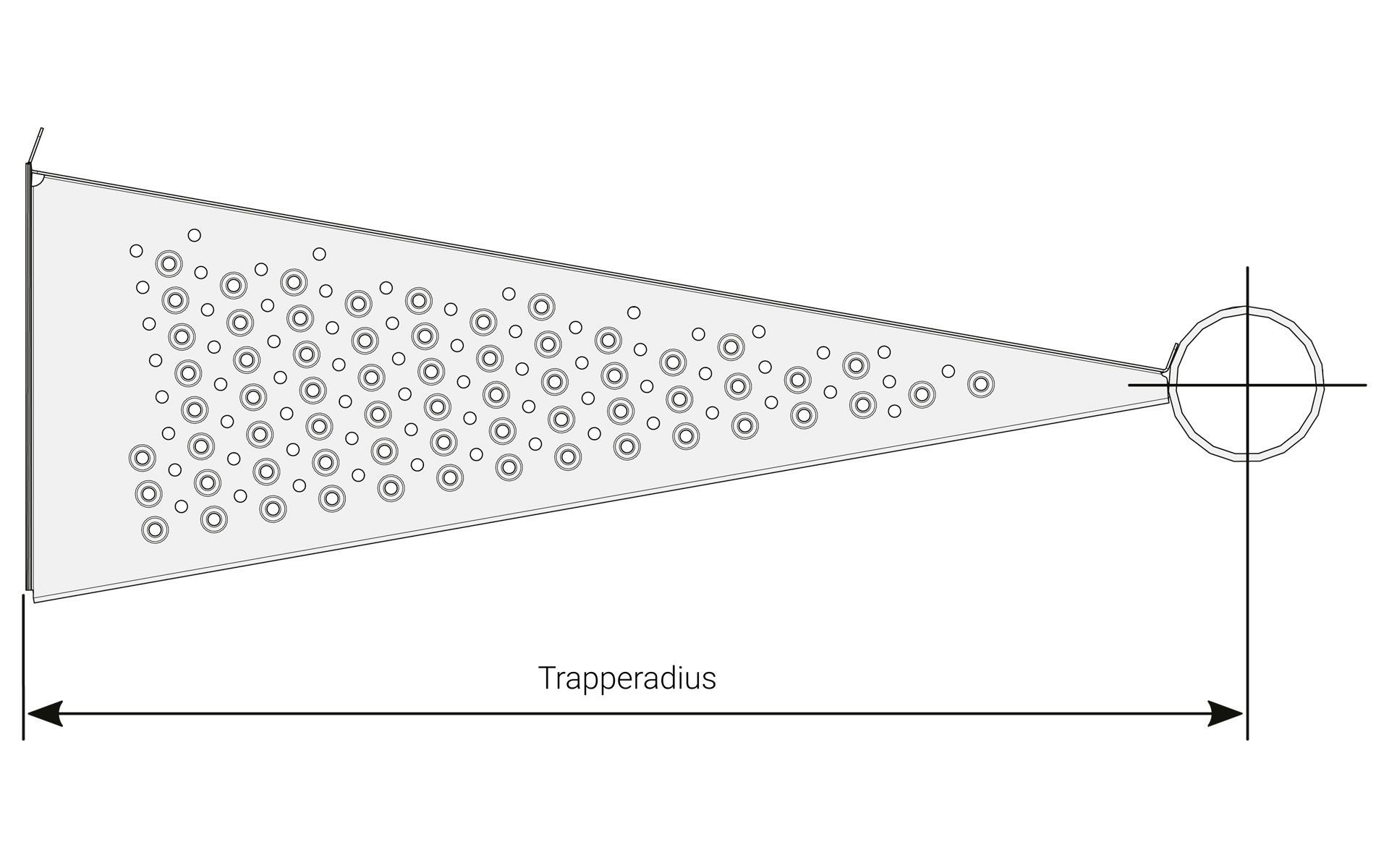

Trapperadius
Trapperadiussen er afstanden fra trappens centrum til håndlistens yderkant. Spindeltrappe JOS fremstilles med radius på 800-1300 mm. Inden for dette interval fås der standardradiusser på afrundet decimeter.

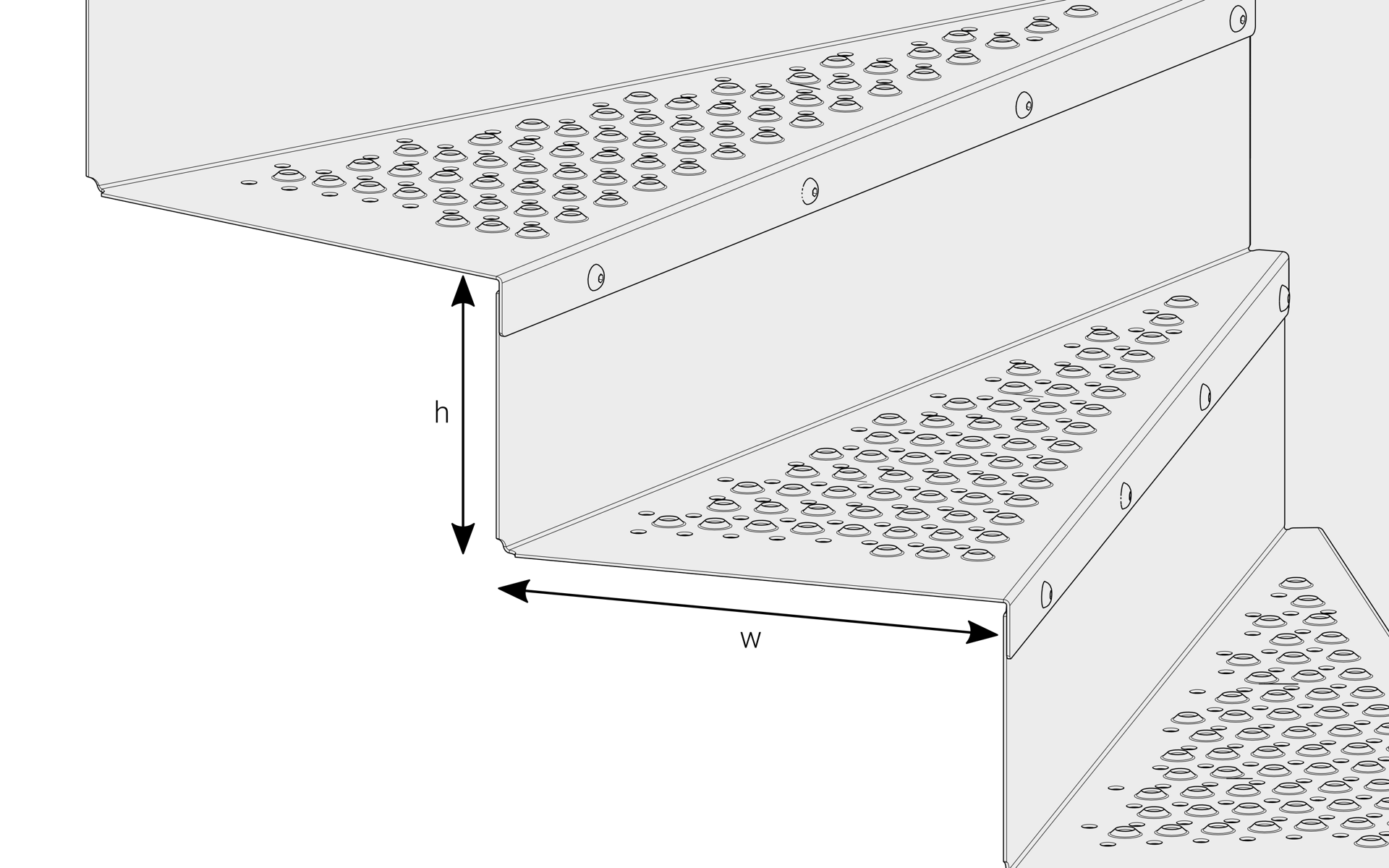

Trinhøjde
Trinhøjden vælges ud fra den givne højde mellem på- og afstigning. Den egnede radius og antallet af trin pr. omdrejning bestemmer derefter trinhøjden.
Trinhøjden bør ligge mellem 160 og 220 mm. Jo lavere trinhøjde du vælger, desto dybere skal trinnet være. En normal trinhøjde ligger mellem cirka 170 og 180 mm.
Formlen for trinhøjde er 2 x h + b = 600 – 630 mm.

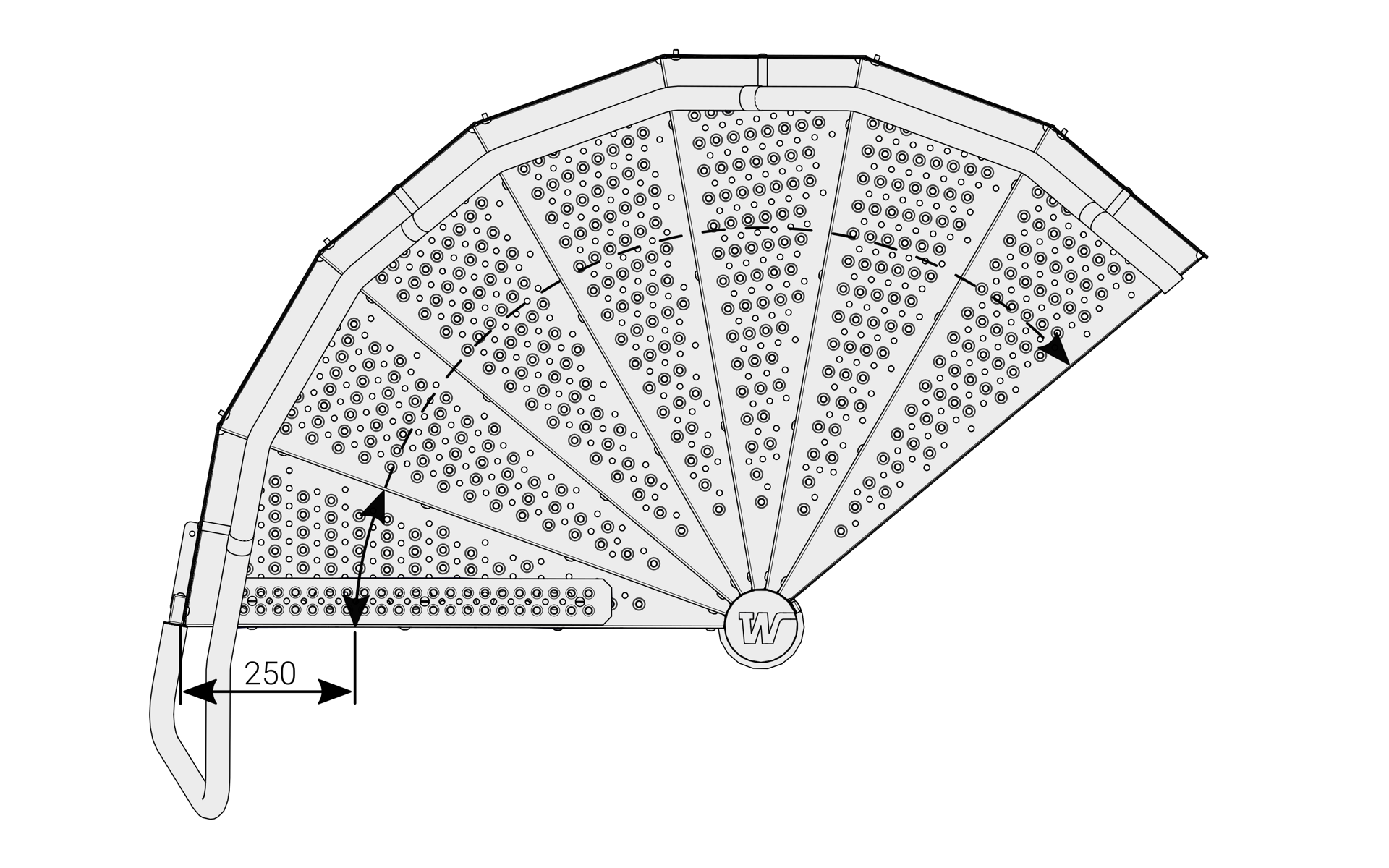

Antal trin pr. omdrejning
Trinskabelonen til højre hjælper dig med at planlægge trappeløsningen og bestemme antallet af trin for hver omdrejning. Tabellen nedenfor viser trindybden i ganglinjen for henholdsvis radiusser og egnede trinhøjder.
Trinskabelonen findes allernederst på denne side, eller klik her for at komme direkte til vores trinskabelon.
| Radius trin/omdrejning | Trindybde i ganglinje | Egnet trinhøjde |
|---|---|---|
| 800/16* | 216 | 180-210 |
| 800/17 | 203 | 180-210 |
| 800/18 | 192 | 190-220 |
| 800/19 | 182 | 190-220 |
| 800/20 | 173 | 190-220 |
| 900/16* | 255 | 175-200 |
| 900/17 | 240 | 175-200 |
| 900/18 | 227 | 175-200 |
| 900/19 | 215 | 180-210 |
| 900/20 | 204 | 180-210 |
| 900/21 | 194 | 180-210 |
| 1000/16 | 294 | 165-185 |
| 1000/17 | 277 | 165-185 |
| 1000/18* | 262 | 165-185 |
| 1000/19 | 248 | 175-200 |
| 1000/20 | 236 | 175-200 |
| 1000/21 | 224 | 180-210 |
| 1000/22 | 214 | 180-210 |
| 1000/23 | 205 | 180-210 |
| 1100/18* | 297 | 165-180 |
| 1100/19 | 281 | 165-180 |
| 1100/20 | 267 | 165-190 |
| 1100/21 | 254 | 170-200 |
| 1100/22 | 243 | 170-200 |
| 1100/23 | 232 | 170-200 |
| 1100/24 | 222 | 170-200 |
| 1200/17 | 351 | 155-190 |
| 1200/18 | 331 | 155-190 |
| 1200/19 | 314 | 155-190 |
| 1200/20* | 298 | 155-190 |
| 1200/21 | 284 | 155-190 |
| 1200/22 | 271 | 160-200 |
| 1200/23 | 259 | 170-200 |
| 1200/24 | 249 | 170-200 |
| 1300/18 | 366 | 155-180 |
| 1300/19 | 347 | 155-180 |
| 1300/20 | 330 | 155-180 |
| 1300/21 | 314 | 155-180 |
| 1300/22* | 300 | 155-190 |
| 1300/23 | 287 | 155-190 |
| 1300/24 | 275 | 155-190 |
* = Trappe, som bør tilstræbes

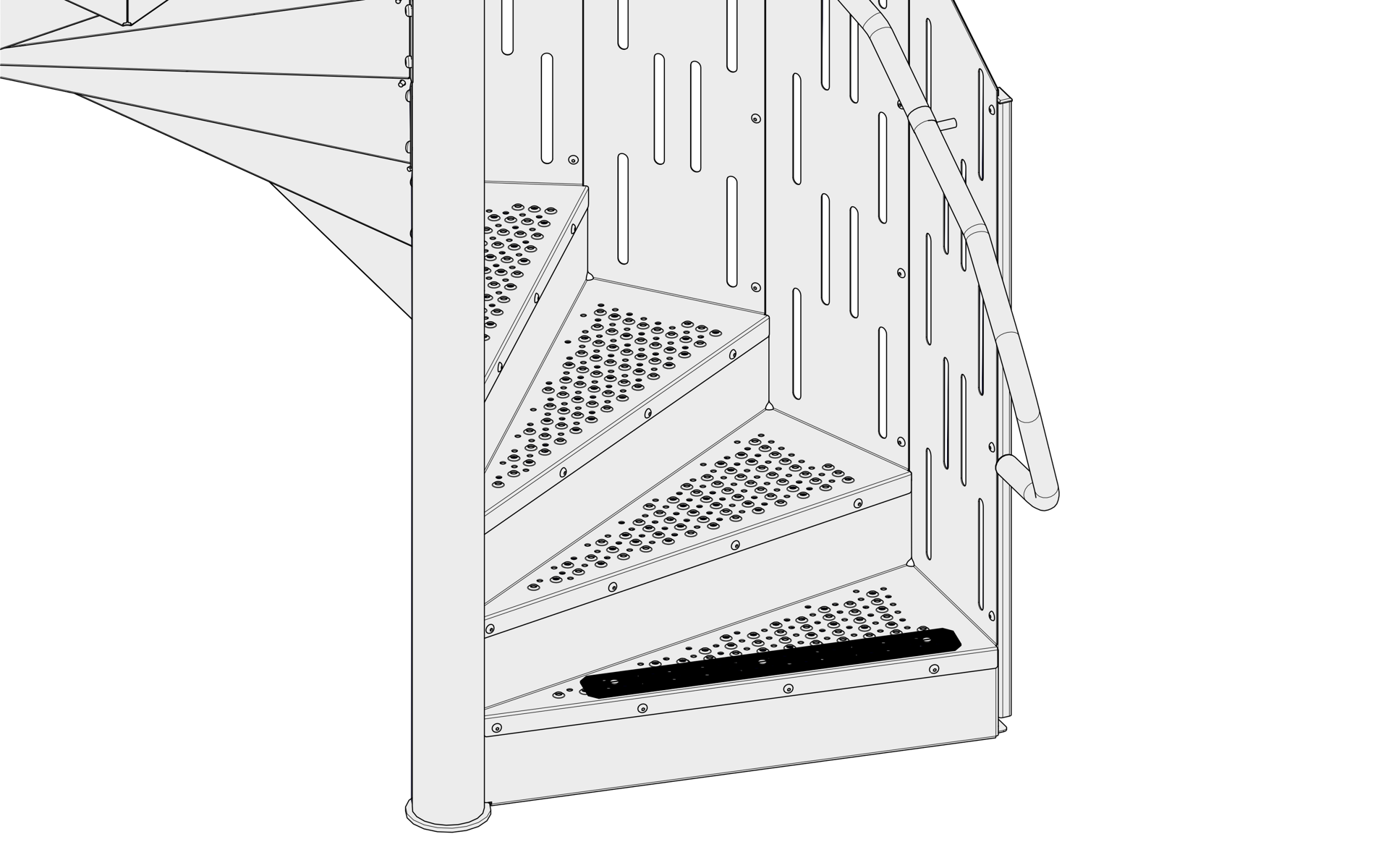

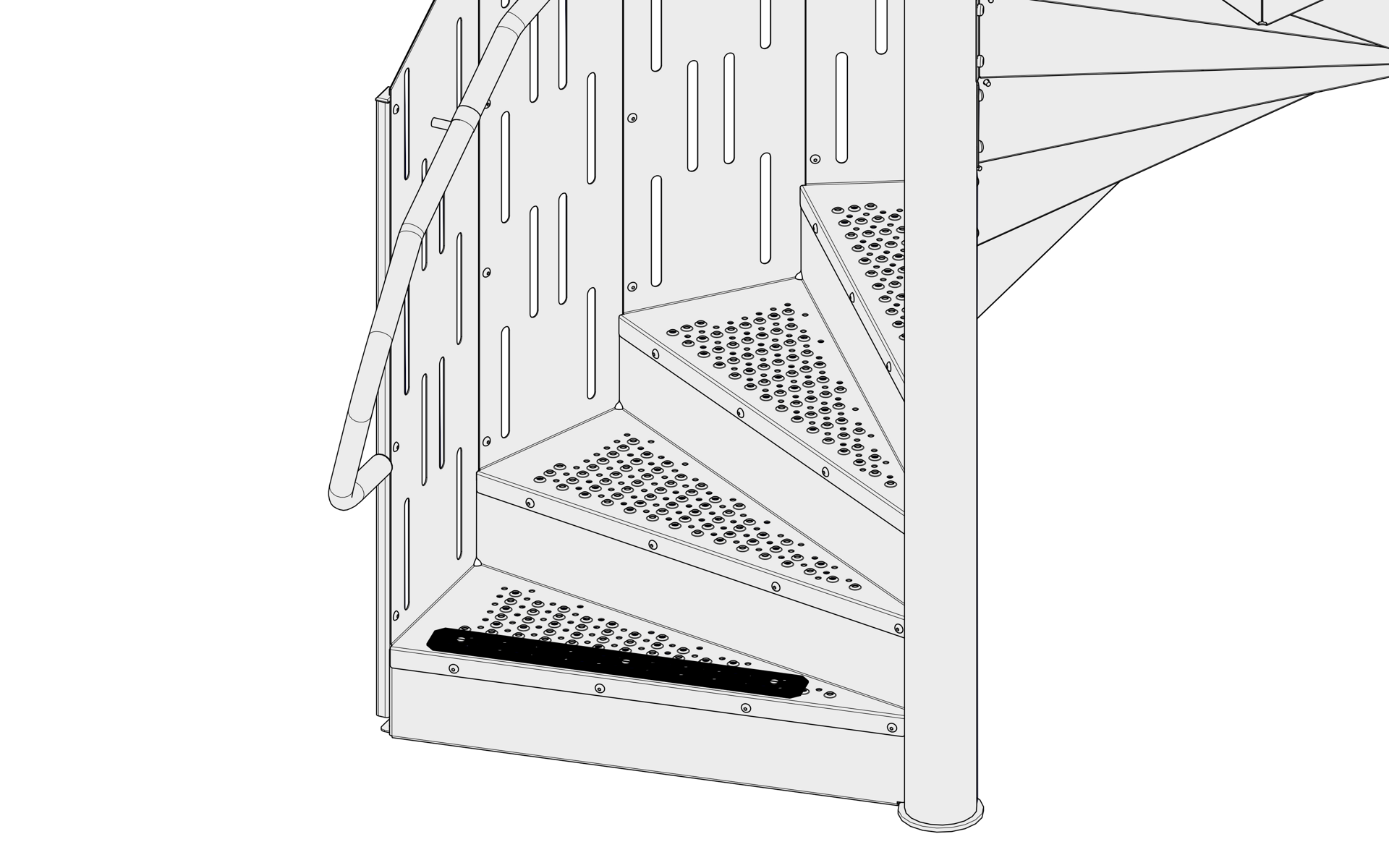

Højre- eller venstresvingende trappe
Welands spindeltrapper fremstilles som højre- og venstresvingende. Med højresvingende trappe menes, at den svinger mod højre i opadgående gangretning (centersøjlen er til højre, når man går opad).

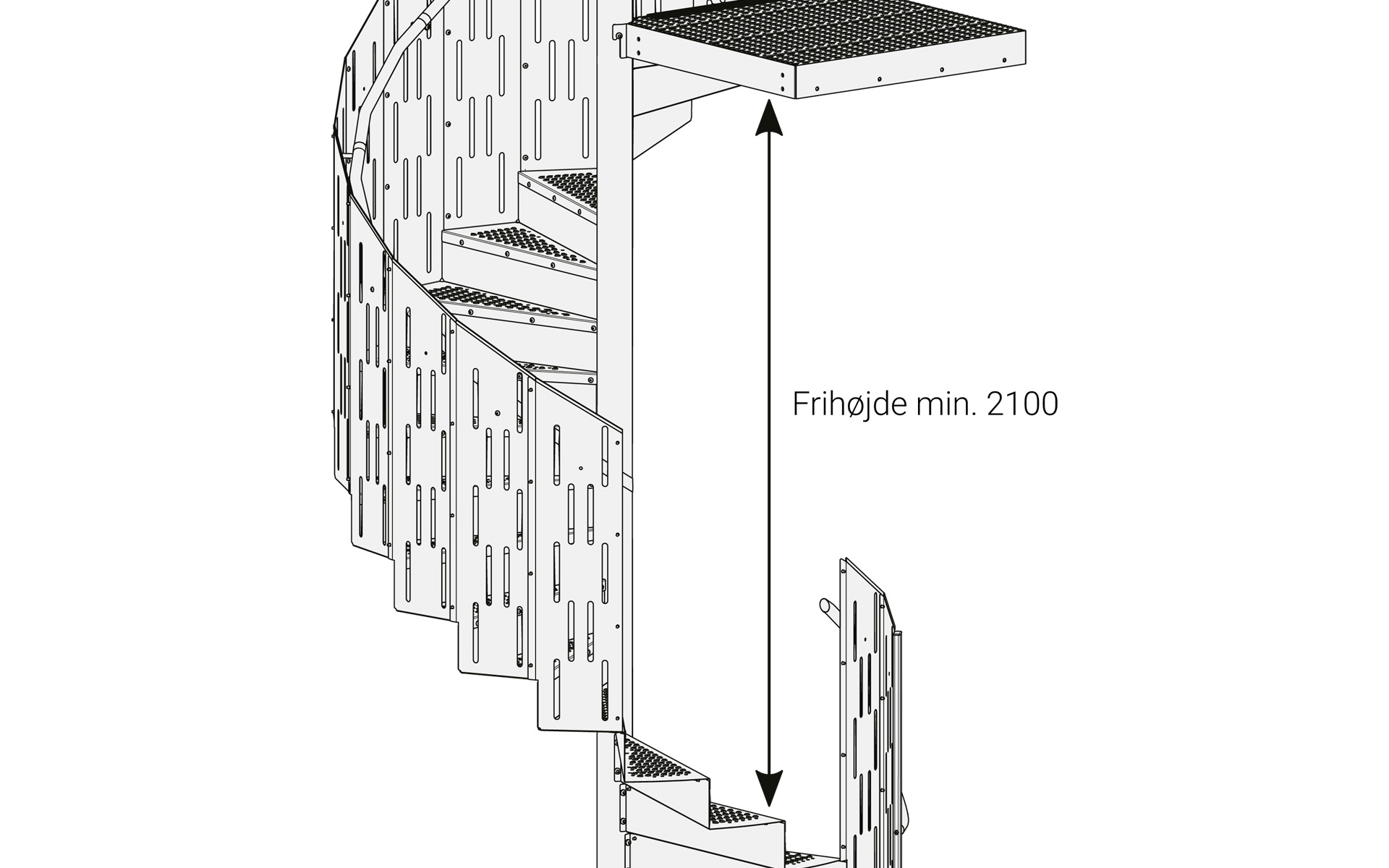

Frihøjde
Frihøjden på trappen må ikke være under 2100 mm. Højden måles mellem to punkter, der befinder sig lige under hinanden.
Målt fra overkanten på det nederste trins forkant til underkanten på reposens (trin) bagkant.

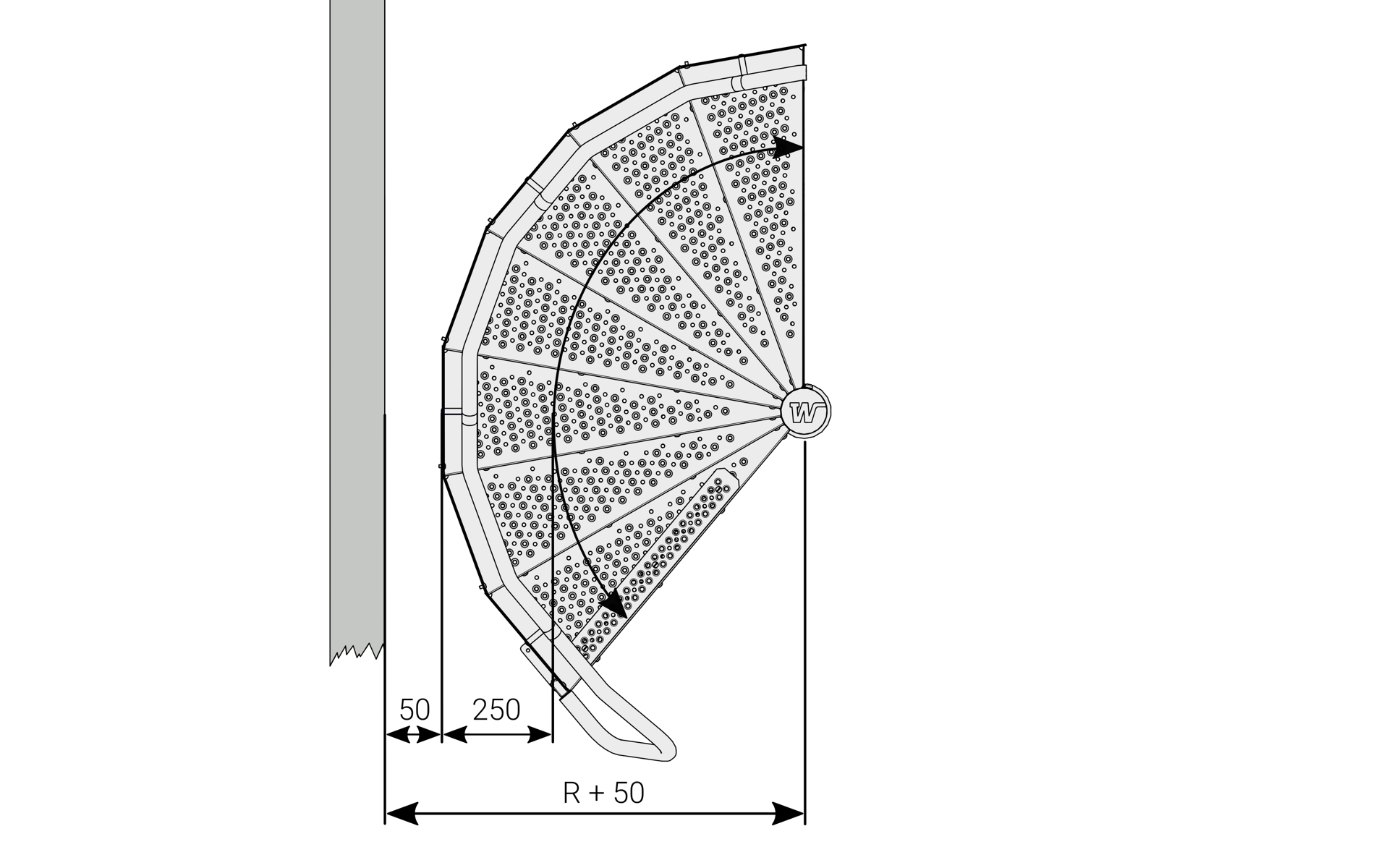

Afstand til væg og trindybde
Spindeltrappens udvendige radius skal være mindst 50 mm fra væggen. Trindybden beregnes i en tænkt ganglinje 250 mm fra radiussen, når man skal bedømme den praktiske anvendelse.

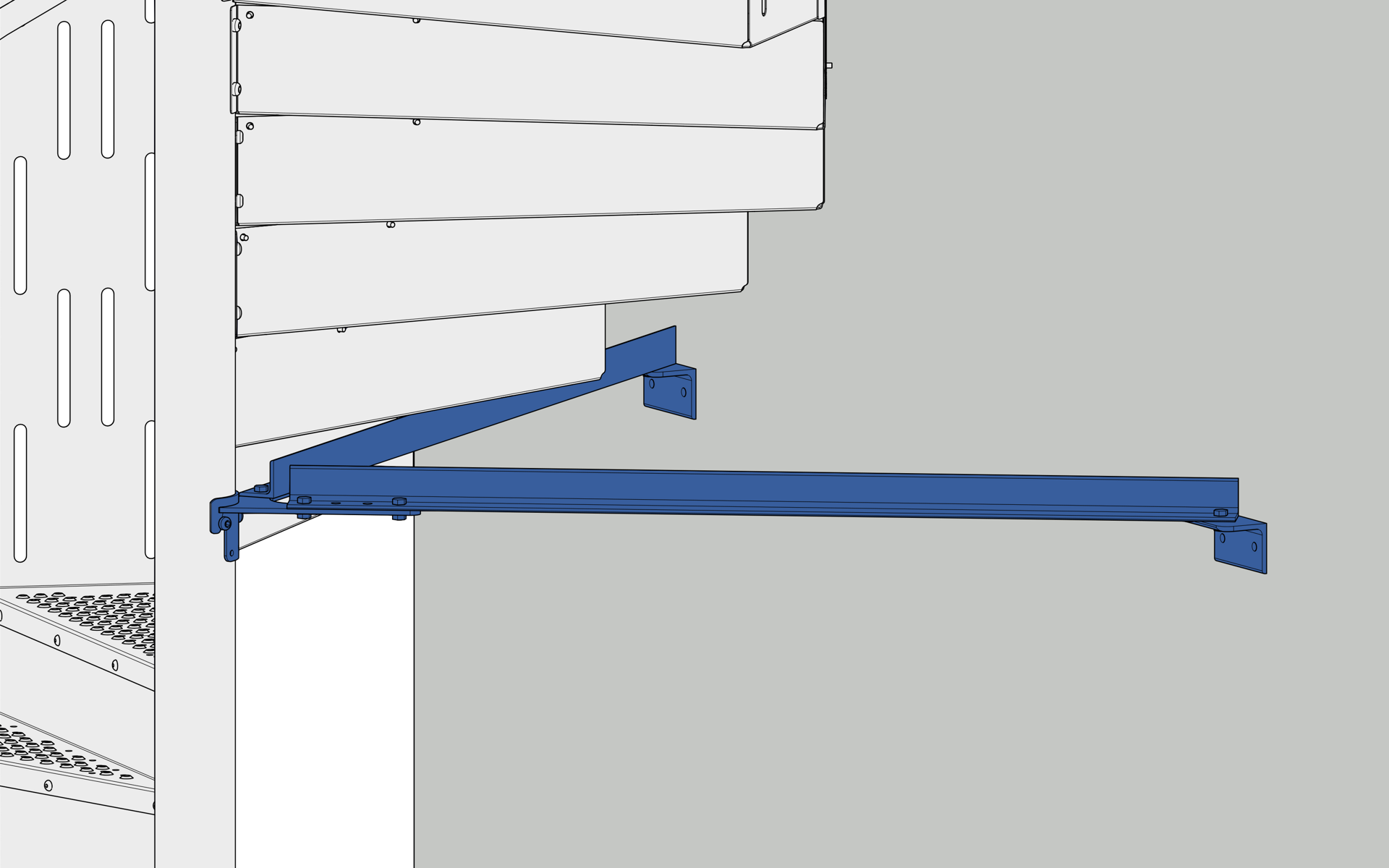

Stagning
Spindeltrappen skal stages for hver omdrejning (2,5 til 3 meters højde). Dette kan ske ved afstigningsreposens fastgørelse. Hvis trappen mangler en afstigningsrepos på hver omdrejning, foretages afstivningen mellem trappens centersøjle og væggen ved hjælp af tilpassede stag.

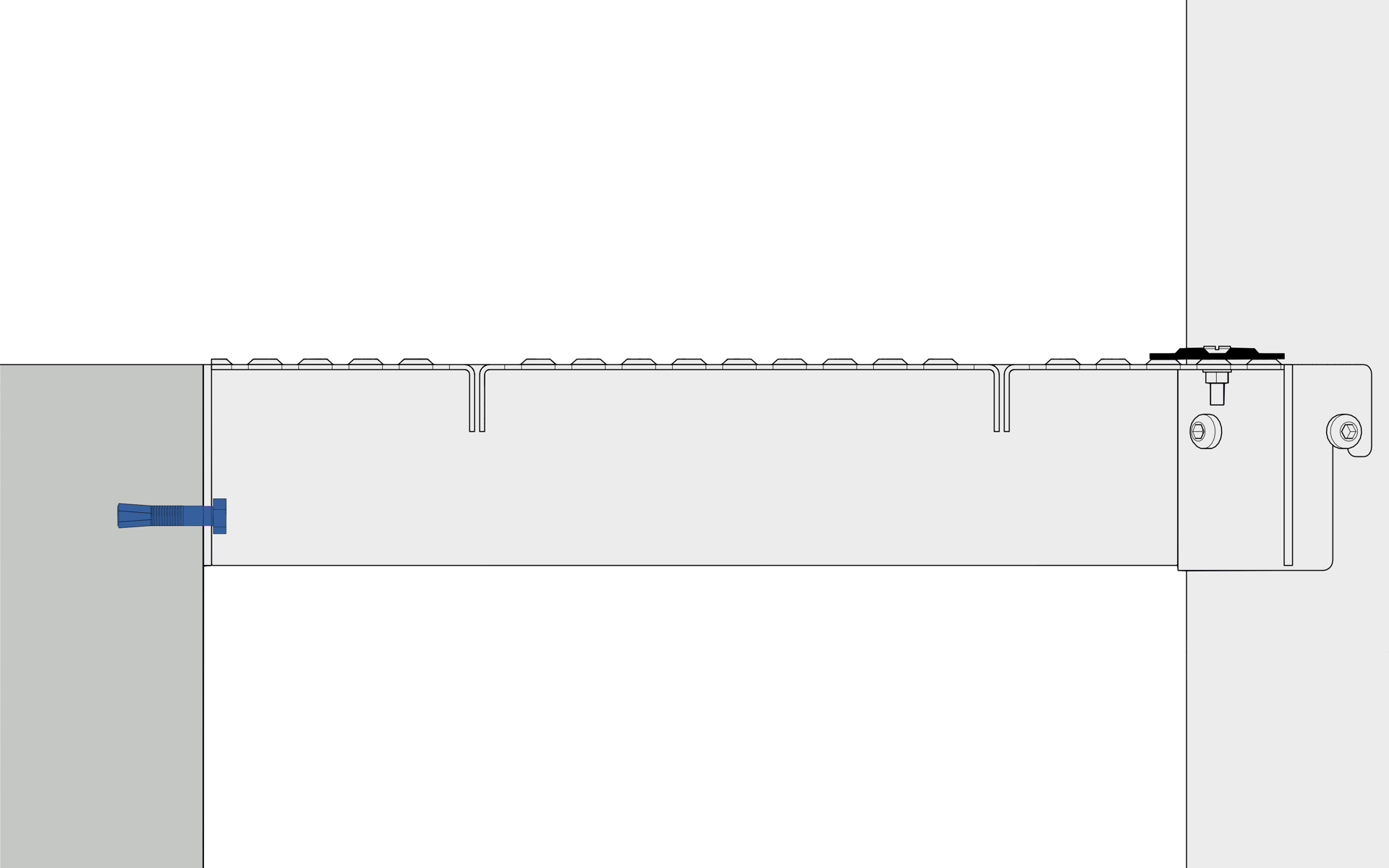

Fastgørelse af repos
Anvend passende skruetype i forhold til materialet ved fastgørelsespunkterne.

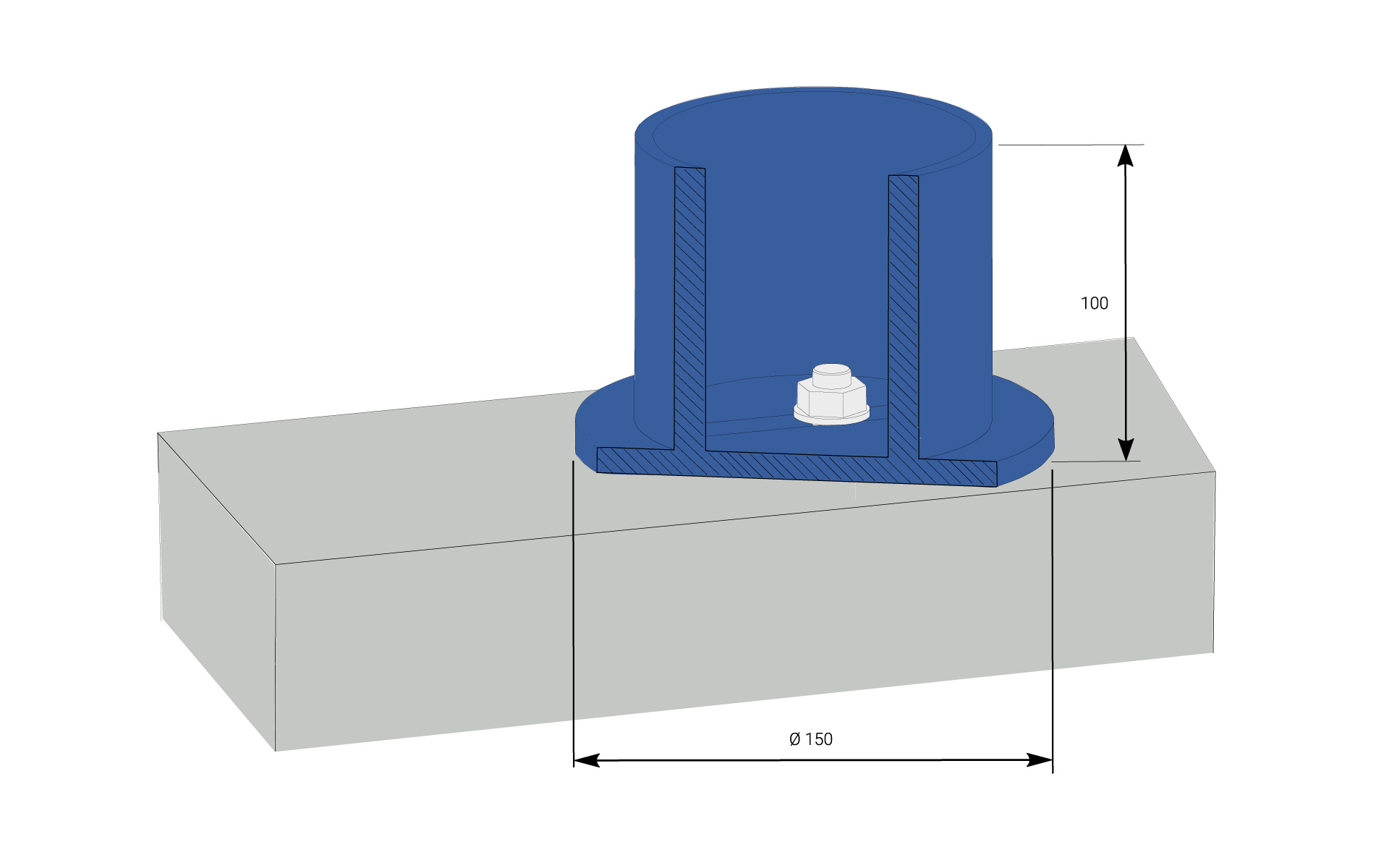

Fastgørelse bundplade
Anvend passende skruetype i forhold til materialet ved fastgørelsespunktet.
Ved fastgørelse til spindeltrapper, hvor eksisterende plade mangler, skal der støbes en plint. Den skal dimensioneres i forhold til vindkraft m.m. Husk, at fastgørelsen af første trin også skal gøres.
Generelt gælder det, at bundpladens afstand til væggen skal være mindst trappens radius plus 50 mm.
Brandklasse R30
Vi tilbyder også spindeltrapper af brandklasse R30. Ønsker om specifik dimensionering bør fremgå af forespørgselsdokumentet.
Hvad skal jeg tænke på ?
Beskriv udførligt anvendelsesområdet, placeringen og målene på spindeltrappen. Angående eventuelle krav til børnesikring, så kan du være sikker på, at samtlige varianter af Spindeltrappe JOS opfylder dem.
Mål spindeltrappens radius op, og angiv dimensioner for eventuelle trappehuller. Angiv tilvalg som indvendig håndliste og belysning. Behøver trappen en form for skalbeskyttelse? Angiv da jeres valg af ønsket sikkerhedsbur.
Udarbejd gerne en skitse, hvor eventuelle vægge, døre og vinduer er placeret. Vi hjælper dig gerne med din projektering af spindeltrappe – kontakt os.
Dokumentation
Dokumentation
Bestillingsoplysninger til spindeltrappen JOS
